Entretien

Important
Faire effectuer régulièrement des
opérations d'entretien au moins une
fois par an par un personnel qualifié.
• Couper l'alimentation électrique au
dispositif omnipolaire.
• Contrôler l'absence de tension.
• Fermer l'arrivée du combustible.
• Assurer plusieurs manoeuvres de la
vanne manuelle quart de tour pour
tester le fonctionnement (ouverture
et fermeture totale sans fuite).
• Déposer le capot du brûleur.
Contrôle des électrodes et des
organes de combustion
• Déconnecter les deux câbles
d'électrodes sur le transformateur.
• Déconnecter le câble de la sonde
d'ionisation sur la platine électrique.
• Enlever le passe-fils des trois
câbles en poussant vers l'intérieur
du couvercle d'accès à la tête de
combustion.
• Déposer les trois vis du couvercle.
• Enlever le couvercle en laissant
glisser les câbles.
• Desserrer l'écrou et la vis latérale
de fixation des organes de
combustion.

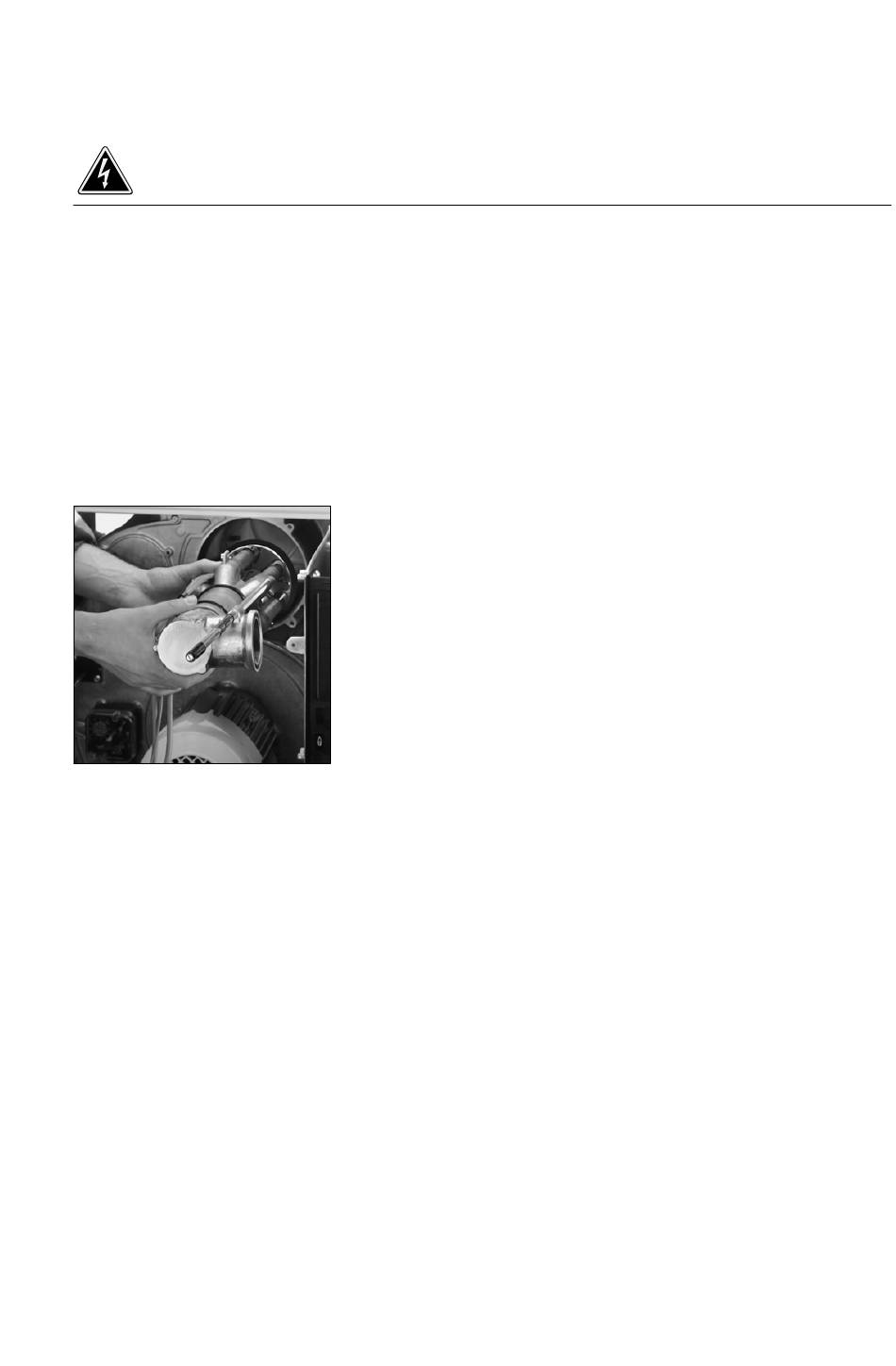

• Retirer la tête de combustion.
• Vérifier l'état et les réglages :
des électrodes d'allumage, de la
sonde d'ionisation, du déflecteur,
des diffuseurs et des injecteurs
(GX).
• Changer ces organes si nécessaire.
• Dépoussiérer si besoin les parties
accessibles depuis le couvercle.
• Contrôler au remontage la présence
et la position du joint torique.
Nettoyage de l'intérieur du
ventilateur
• Débrancher le moteur.
• Dévisser les sept vis de la platine
moteur.
• Déboîter la platine et poser
l'ensemble moteur platine sans
abîmer la prise de pression du
pressostat d'air.
• Nettoyer "à sec" les tubes de
pression d'air.
• Ne pas utiliser de fluide sous
pression.
• Dévisser les quatre vis de fixation
du recyclage d'air.
• Nettoyer le circuit aéraulique et la
turbine.
• Remonter l'ensemble.
0002 / 13 000 712E
Démontage de l'embout.
Cette opération nécessite soit
l'ouverture de la porte de la
chaudière, soit la dépose du brûleur.
1 Accès depuis la porte chaudière :
• Desserrer les trois vis de l'embout.
• Changer l'embout.
• Garnir si nécessaire l'espace entre
l'ouvreau et l'embout avec un
matériau réfractaire.
• Contrôler l'étanchéité.
2 Dépose du brûleur :
• Enlever les organes de combustion.
• Désaccoupler et retirer le corps du
brûleur en prenant soin des fils
électriques.
• Déposer la vanne, puis l'entretoise.
• Desserrer les trois vis de l'embout.
• Changer l'embout. Au remontage
procéder dans le sens inverse du
démontage.
Contrôle du filtre
Le filtre doit être vérifié au minimum
une fois par an et changé en cas
d'encrassement.
• Déposer les vis du couvercle sur le
filtre amont, le filtre poche ou sur le
multibloc.
• Retirer l'élément filtrant en ne laissant
aucune impureté dans son logement.
• Ne pas utiliser de fluide sous
pression.
• Replacer un élément neuf identique.
• Remettre en place le couvercle et
les vis de fixation.
• Ouvrir la vanne manu. quart de tour.
• Contrôler l'étanchéité.
• Procéder à un contrôle de
combustion.
Vannes gaz
Les vannes gaz ne nécessitent pas
d'entretien particulier.
Aucune réparation n'est autorisée.
Les vannes défectueuses doivent être
changées par un technicien
compétent qui procédera ensuite à de
nouveaux contrôles d'étanchéité, de
fonctionnement et de combustion.
Nettoyage du capot
• Nettoyer le capot avec de l'eau
additionnée de détergent.
• Proscrire tout produit chloré ou
abrasif.
• Remonter le capot.
• Remarques
Après toute intervention :
• Procéder à un contrôle des
paramètres de combustion dans les
conditions réelles d'exploitation
(portes fermées, capot en place,
etc.), ainsi qu'aux tests d'étanchéité
des différents circuits.
• Consigner les résultats sur les
documents appropriés.
15
