Mise À Feu - Cuenod C 70 G 507/8 Notice D'emploi

Mise en service
Contrôle du cycle de
fonctionnement
• Ouvrir et refermer aussitôt la vanne
manuelle quart de tour.
• Mettre le brûleur sous tension.

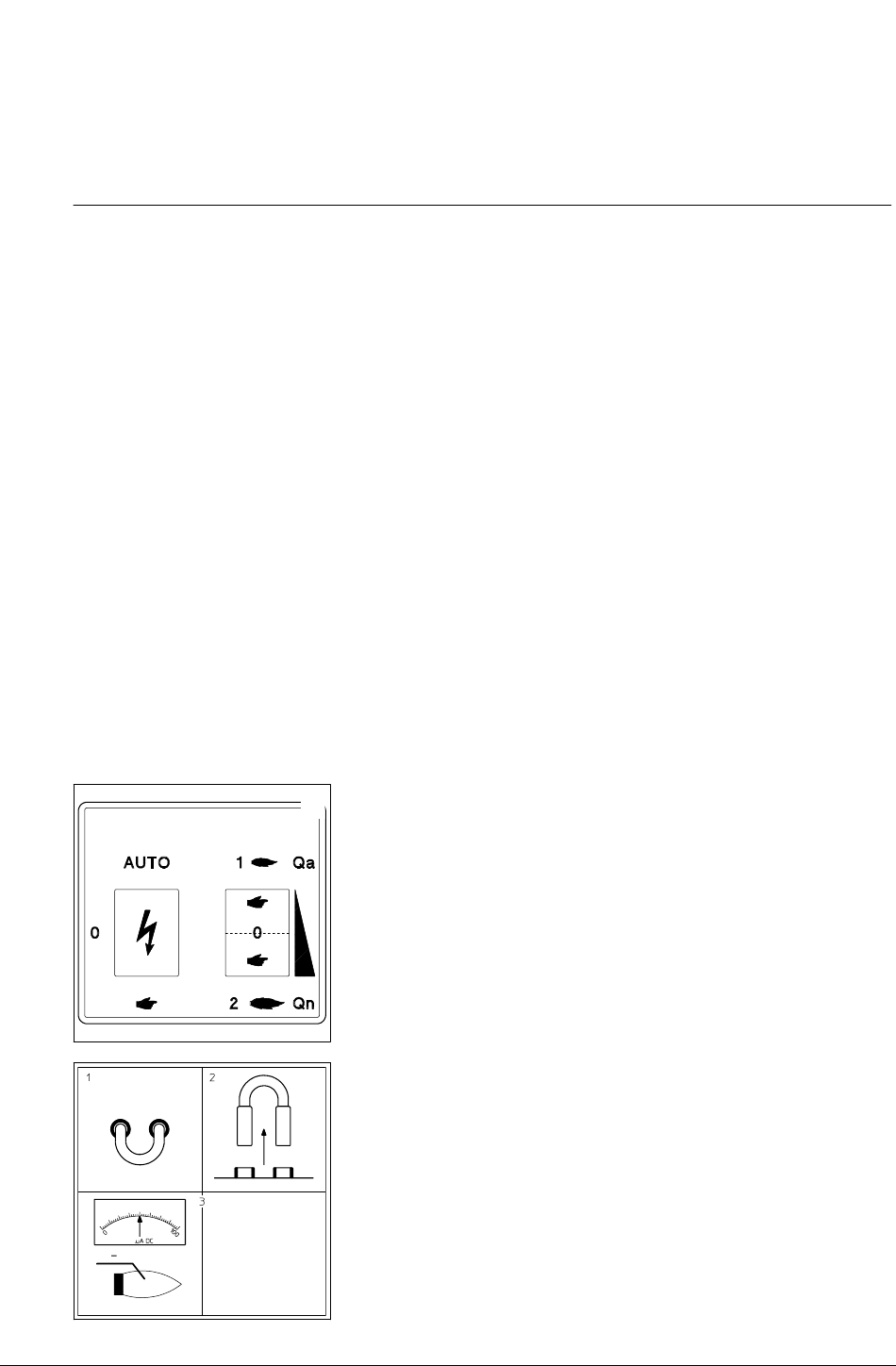

• Sélectionner sur le tableau de
commande TC du brûleur le mode
de fonctionnement manuel.
• Vérifier le sens de rotation du
moteur de ventilation.
• Provoquer la fermeture du circuit de
régulation.
• Déverrouiller et vérifier le
fonctionnement du coffret de
commande et de sécurité.
Le programme doit se dérouler de la
manière suivante :
– préventilation 30 secondes,
– allumage des électrodes
6 secondes,
– ouverture des vannes,
– fermeture des vannes
3 secondes au plus après leur
ouverture,
– arrêt du brûleur par manque de
pression gaz ou verrouillage du
coffret de commande et sécurité
par disparition de la flamme.
C'est seulement après cette opération
très importante de vérification du cycle
d'allumage qu'il est possible de réaliser
la mise à feu.
14
Mise à feu
Avertissement :
La mise à feu peut être réalisée,
lorsque toutes les conditions
énumérées dans les chapitres
précédents sont respectées.
• Raccorder un microampèremètre
échelle 0 - 100 µA DC à la place du
pont de mesure du courant
d'ionisation (vérifier la polarité).
• Ouvrir la vanne manuelle quart de
tour.
• Mettre l'interrupteur en position
manuelle.
• Fermer le circuit thermostatique.
• Déverrouiller le coffret de
commande et de sécurité.
Le brûleur fonctionne.
• Effectuer un contrôle de combustion
(CO - CO ) dès l'apparition de la
2
flamme.
• Lire le courant d'ionisation (valeur
comprise entre 20 et 80 µA).
• Mesurer le débit gaz au compteur.
• Monter la puissance au débit
nominal en appuyant sur + ou 2.
• Pratiquer un contrôle de
combustion. Suivant la valeur
mesurée, agir brûleur en
fonctionnement sur la vis V de la
vanne MB VEF.
• Pour augmenter le taux de CO
augmenter le rapport et inversement.
• Respecter les valeurs de CO
températures de fumées
préconisées par le constructeur de
TC
chaudière pour atteindre le
rendement utile exigé.
• Lire le courant d'ionisation (valeur
comprise entre 20 et 80 µA).
• Mesurer le débit gaz au compteur.
• Réduire la puissance au débit mini
et contrôler les paramètres de
combustion. Suivant les valeurs
mesurées, agir sur la vis N de la
vanne MBVEF.
• Remonter la puissance au débit
nominal et contrôler les paramètres
de combustion.
Si la valeur a changé par l'action
exercée sur la vis N de la vanne
MB VEF :
• Retoucher le rapport V de la vanne
MB VEF dans le sens souhaité.
0002 / 13 000 712E
• Si le réglage de la cote Y doit être
modifié, il sera nécessaire de
recommencer complètement les
réglages.
Lorsque les tests de combustion sont
validés, à l'allumage et au débit
maximum:
• Ajuster les débits gaz (donc la
puissance du brûleur) en agissant
sur les cames III et I du
servomoteur.
• Vérifier, les débits gaz au compteur
sur ces deux positions.
• Vérifier brûleur en fonctionnement
et à l'aide d'un produit moussant
adapté à cet usage, l'étanchéité des
raccordements du groupe vannes.
Aucune fuite ne doit être décelée.
Réglage et contrôle des sécurités
Brûleur en fonctionnement.
• Régler le pressostat gaz à la
pression minimum de distribution.
• Fermer lentement la vanne
manuelle quart de tour.
Le brûleur doit s'arrêter par manque
de pression gaz.
• Ouvrir de nouveau la vanne
manuelle quart de tour.
• Lorsque le brûleur est à nouveau
allumé en petit débit, chercher le
point de coupure du pressostat d'air
2
(mise en sécurité).
• Multiplier la valeur lue par 0,8 pour
et les
2
obtenir le point de réglage.
• Débrancher les appareils de
mesures gaz.
• Refermer les prises de pression
• Redémarrer le brûleur au petit débit.
Brûleur en fonctionnement
• Contrôler l'étanchéité.
• Débrancher simultanément les deux
câbles du microampèremètre.
Le brûleur doit se mettre
immédiatement en sécurité avec
verrouillage.
• Remettre le pont d'ionisation.
• Remettre en place les capots.
• Vérifier l'étanchéité entre la bride et
la façade chaudière
• Procéder à un contrôle des
paramètres de combustion dans les
conditions réelles d'exploitation
(portes fermées, etc.), ainsi qu'aux
tests d'étanchéité des différents
circuits.
• Consigner les résultats sur les
documents appropriés.
• Programmer le brûleur en
fonctionnement automatique;
• Dispenser les informations
nécessaires pour l'exploitation.
