OLVASÁSI/ÍRÁSI REGISZTRÁLÁSOK LEÍRÁSA [R/W]
■ "1. Digitálisok" regisztrálása:
H
Bit 15 Bit 14 Bit 13 Bit 12
En.Min/
En.Vel En.Set En.MinT En.ECO
Max
L
Bit 7 Bit 6 Bit 5 Bit 4
- - Lock MinT
-
On/Off: felügyelő On/Off
- S/W: Felügyelő üzemmód (0: Hűtés, 1: Fűtés)
- RE: felügyelő Ellenállás kiválasztása
- Eco: felügyelő Economy aktiválása
- MinT.: felügyelő Minimum Hőmérséklet ellenőrzés
aktiválása
- Lock: billentyűzet reteszelése (0: nem reteszelt, 1: reteszelt)
- En.On/Off :felügyelő On/Off ellenőrzés engedélyezése
- En.S/W: felügyelő üzemmód ellenőrzés engedélyezése
- En.RE: felügyelő Elektromos Ellenállás kiválasztás
engedélyezése
- En.ECO: felügyelő economy aktiválás engedélyezése
- En.MinT: felügyelő Minimum Hőmérsékleti logika
kiválasztás engedélyezése
- En.Set: felügyelő setpoint kényszerítés engedélyezése
- En.Min/Max: felügyelő setpoint értékküszöbök engedélyezése
- En.Vel: felügyelő ventillátor sebesség kiválasztás
engedélyezése
■ "Setpoint - hűtés" regisztrálás: felügyelő setpoint a Hűtés
üzemmódhoz
■ "Setpoint - Fűtés" regisztrálás: felügyelő setpoint a Fűtés
üzemmódhoz
■ "Minimum Setpoint – Hűt. " regisztrálás: alsó határ setpoint-
hoz hűtésnél
■ "Maximum Setpoint - Hűt. " regisztrálás: felső határ setpoint-
hoz hűtésnél
■ "Minimum Setpoint - Fűt. " regisztrálás: alsó határ setpoint-
hoz fűtésnél
■ "Maximum Setpoint - Fűt. " regisztrálás: felső határ setpoint-
hoz fűtésnél
■ "Sebesség" regisztrálás: felügyelő ventillátor sebesség
kiválasztása
■ "Economy Javítás" regisztrálás: setpoint javítás felügyelő
economy esetén (ezt a javítást elveszi vagy hozzáadja a
setpoint-hoz a működési módozat alapján)

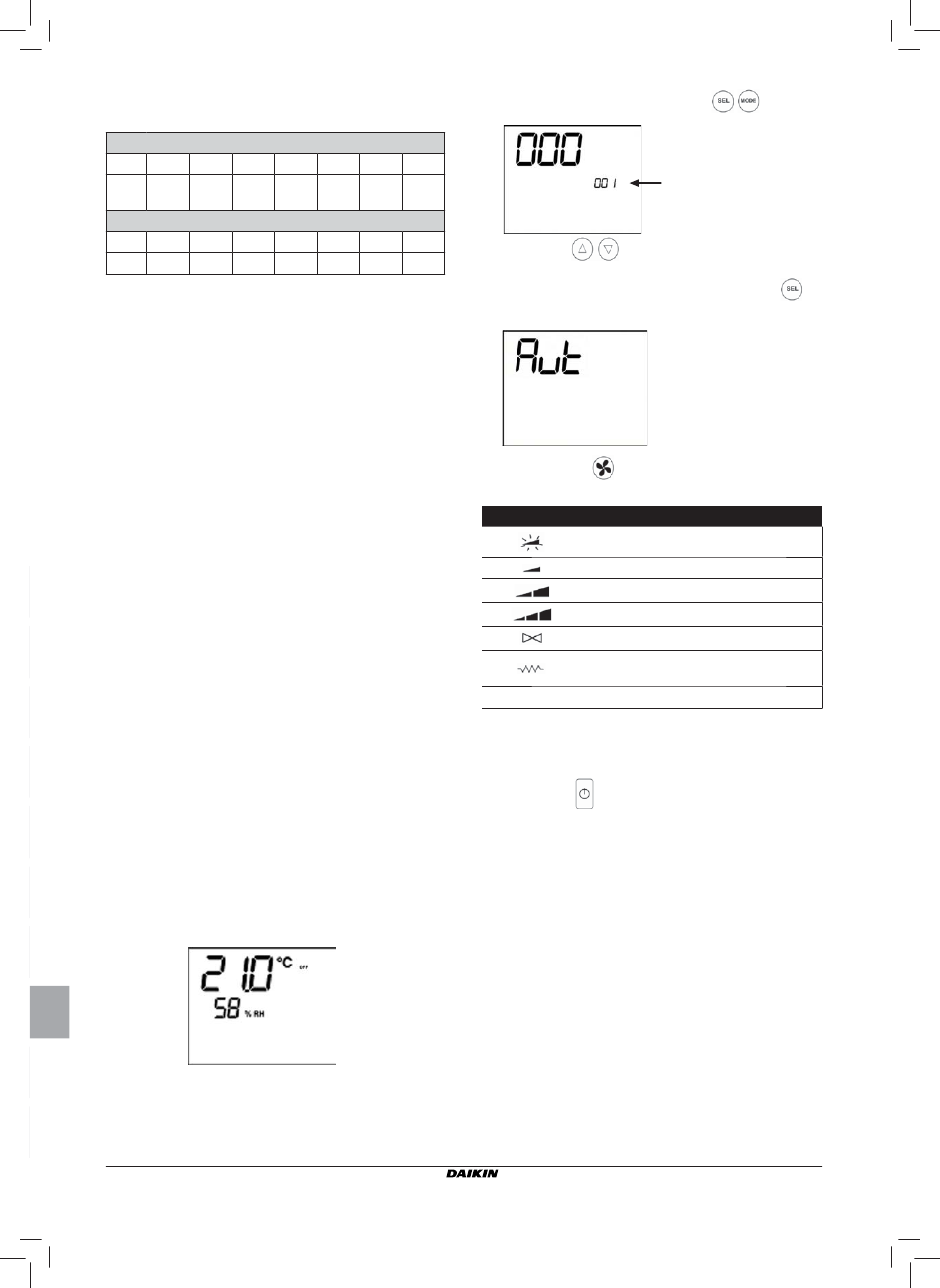

AUTODIAGNÓZIS ELJÁRÁS
Ez az eljárás lehetővé teszi az egyes vezérlő-kimenetek helyes
működésének vizsgálatát.
Ezen eljárás végrehajtásához kövesse az alábbiakban feltün-
tetett előírásokat.
■ Állítsa az Off módba a termosztátot
BESZERELÉSI ÉS FELHASZNÁLÓI KÉZIKÖNYV
10
Bit 11 Bit 10 Bit 9 Bit 8
En.On/
En.RE En.S/W
Off
Bit 3 Bit 2 Bit 1 Bit 0
Eco RE S/W On/Off
■ Nyomja be egyidejűleg a billentyűket
■ Használja a
billentyűket a display értékének mó-
dosításához addig, amíg az autodiagnózishoz szükséges
jelszó (030) értékét el nem éri, majd nyomja be a
A következő képernyő jelenik meg:
■ Nyomja be a
billentyűt a termosztát különféle
kimeneteinek egymás utáni bekapcsolásához.
Jel Működés
Szuperminimum Sebesség
Minimum sebesség
Közepes sebesség
Maximum sebesség
Szelep
Fűtőelem
Második szelep
Semmilyen jel semmilyen aktív kimenet
Egyenként meg lehet vizsgálni az elektronikus ellenőrzés
kimeneteit, megfigyelve a vonatkozó komponenseket (szelep,
ventillátor..) vagy leellenőrizve egy 230 V-os feszültség jelen-
létét a megfelelő szorítóknál.
■ Nyomja be a
billentyűt az autodiagnózis eljárásól való
kilépéshez (Néhány perc eltelte után a termosztát egyébként
automatikusan kilép).
001 szint::
jelszó beírásaI
.
Szorítók
N-V0
N-V1
N-V2
N-V3
N-Vc
N-Vh
