ALGEMENE KENMERKEN

De LCD bediening is ontworpen om alle installatieterminals
van te bedienen met asynchronische monofase motor op
verschillende snelheden. Met betrekking tot de standaard
versie is een geavanceerde besturing van de vocht en een
seriële communicatie.
De oplossing (afbeelding 1), realiseert een Master-Slave syste-
em (tot 247 slave terminals), waarin een van de bedieningen
de functie van Master heeft en zo alle andere slave elementen
controleert.
De aansluiting wordt ook in dit geval met behulp van de RS485
bus bestaande uit een eenvoudige afgeschermde kabel met
2 conductors uitgevoerd.
De master (geïdenifi ceerd met het adres 255) de volgende
informatie aan de slave bedieningen:
(1) Functioneringsmodaliteit (Afkoelen of verwarmen)
(2) Set point voor de omgevingstemperatuur.
Elke Slave bediening behoudt de besturing van de snelheidskie-
zer en de afstelling van de omgevingstemeratuur is toegestaan
met een delta van ± 2°C ten opzichte van de set point waarde
die door de master bediening gestuurd wordt.
HOOFDFUNCTIES EN UITRUSTING:
■ Temperatuurafstelling van de lucht door middel van de
automatische snelheidsverandering van de ventilator.
■ Temperatuurafstelling van de lucht door middel van on-off
van de ventilator op vaste snelheid.
■ Bediening van de On/Off kleppen voor installaties met
twee of vier slangen.
■ Bediening van de weerstand voor ondersteuning tijdens
verwarming.
■ Commutatie Afkoelen/Opwarmen op de volgende wijzes:
- handmatig op de installatie
- handmatig op afstand (gecentraliseerd)
- automatisch naar aanleiding van de watertemperatuur
- automatisch naar aanleiding van de luchttemperatuur
■ Ontvochtingsfunctie
■ Seriële communicatie
BOVENDIEN IS HIJ UITGERUST MET:
■ schoon contact voor externe vrijgave (bijvoorbeeld; contact
raam, ON/OFF remote aanwezigheidssensor enz.) die de
functionering van de unit kan (de)activeren (contactlogica:
zie parameters confi guratie kaart).
■ schoon contact voor remote gecentraliseerde commutatie
Afkoelen/Verwarmen (contactlogica: zie parameters con-
fi guratie kaart).
■ schoon contact voor de activering van de economy functie
(contactlogica: zie parameters confi guratie kaart).
■ remote watertemperatuurmeter (accessoire).
■ interne temperatuurmeter
■ interne vochtigheidsmeter
■ remote luchttemperatuurmeter (accessoire) (deze meter,
indien aanwezig, wordt gebruikt in plaats van de interne
meter voor het opmeten van de omgevingstemperatuur).
■ remote vochtigheidsmeter (accessoire – te gebruiken in
combinatie met de remote temperatuurmeter)
Het bedieningspaneel is opgebouwd uit:
■ LCD display
■ toetsenbord
FWEC2
Advanced electronic controller
FC66002764
Advanced electronic controller

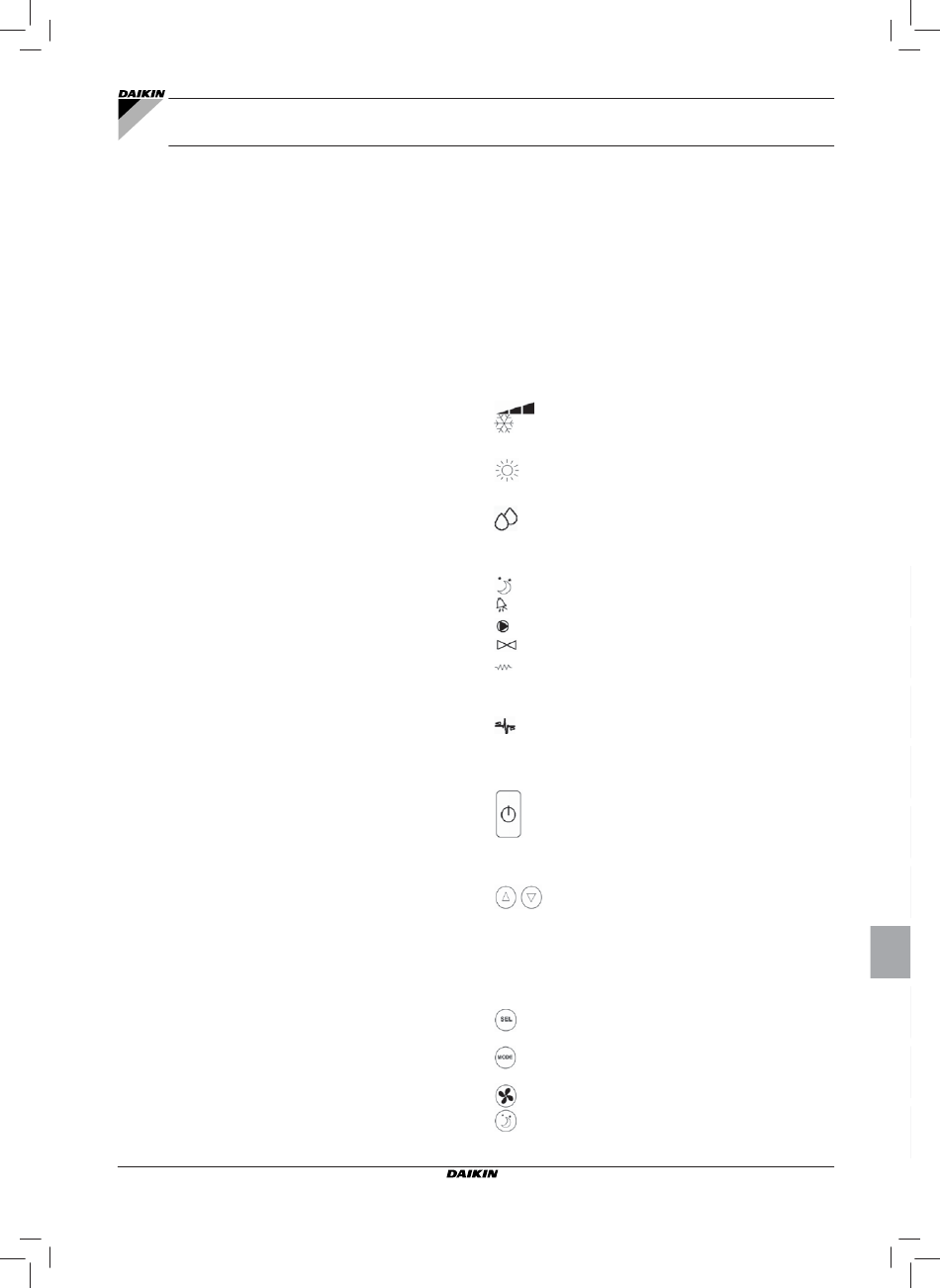

LCD DISPLAY (ZIE AFBEELDING 2)
(1) Omgevingstemperatuur
(2) omgevingsvochtigheid
(3) Ingestelde temperatuur
ON Staat ventilatoren. Als het symbool knippert wordt
aangegeven dat de ventilatoren stilstaan en dat ze
het signaal van de thermostaat afwachten. Als het
symbool oplicht wordt aangegeven dat de venti-
latoren functioneren.
OFF Staat ventilatoren. De ventilatoren staan stil als
gevolg van de ingestelde snelheid op Off of als de
bediening uitgeschakeld is.
AUTO Logica automatische ventilatie
Snelheid ventilator
Functioneringswijze: Afkoelen. Als deze knippert
ontbreekt de vrijgave water aan de functionering
van de ventilatie.
Functioneringswijze: Opwarmen. Als deze knippert
ontbreekt de vrijgave water aan de functionering
van de ventilatie.
Ontvochting. Als het symbool knippert wordt aan-
gegeven dat de consensus voor de ontvochting
ontbreekt. Als het symbool oplicht wordt aange-
geven dat deze functie geactiveerd is.
Optie Economy geactiveerd
Aanwezigheid alarmsituatie
Controle Minimum Temperatuur
Klep geopend
Elektrische weerstand. Geeft met knipperend
symbool aan dat de weerstand functioneert; geeft
met brandend symbool alleen aan dat de weerstand
geselecteerd is
Seriële communicatie geactiveerd. Het knipperende
symbool geeft aan dat de bediening de master
TOETSENBORD (ZIE AFBEELDING 3)
On/Off toets: inschakeling/uitschakeling
thermostaat. Tijdens de procedure voor het wijzigen
van de parameters maakt deze toets het mogelijk
om naar de normale functionering terug te keren.
Up en Down toetsen: wijziging van de tem-
peratuur voor het regelen van de Thermostaat
(Opwarmen:[5.0-30.0°C], Afkoelen: [10.0-35.0°C]).
Tijdens de procedure voor het wijzigen van de
parameters worden deze toetsen gebruikt om de
parameters te selecteren of de waarde hiervan te
wijzigen.
SEL toets: in de modaliteit Opwarmen keuze van
de elektrische weerstand als hulpfunctie.
Mode toets: keuze van de functioneringsmodaliteit
Opwarmen / Afkoelen
Fan toets: keuze van de functioneringssnelheid
EC toets: keuze van de Economy modaliteit
