104 mm
B501RF
72 mm
+
136 g
48 g
(66 g)

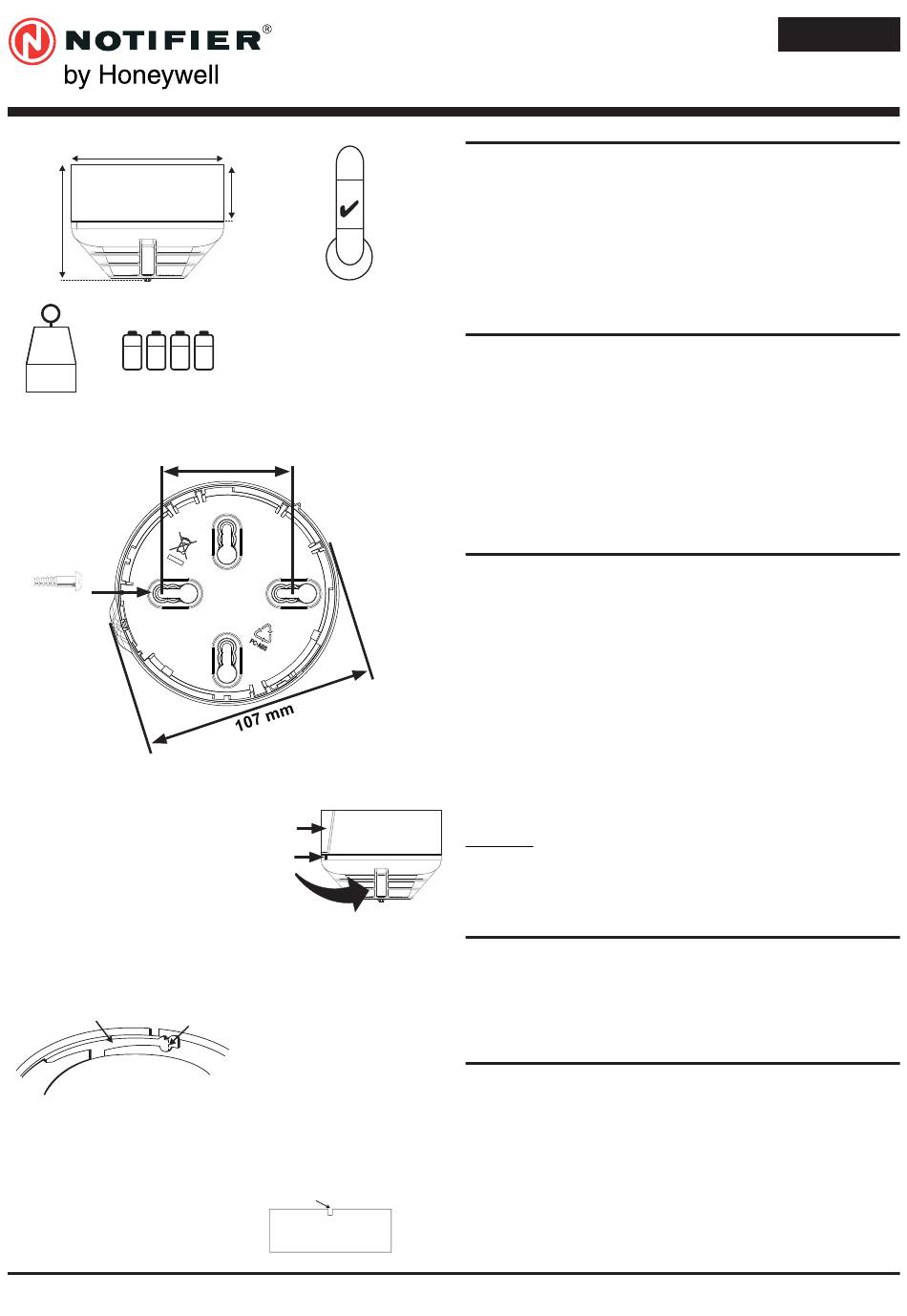

Figura 1: Montaggio B501RF
≤ M4
Figura 2: Montaggio del sensore sulla base
INSERIRE IL SENSORE
ALLINEANDO IL RIFERIMENTO
SULLA CALOTTA
ALL'ALLOGGIAMENTO DEL
MAGNETE SULLA BASE,
QUINDI RUOTARE IN SENSO
ORARIO
Figura 3a: Attivazione della funzione antimanomissione
LINGUETTA DI PLASTICA
Figura 3b: Rimozione del sensore dalla base con
funzione antimanomissione attivata
USARE UN CACCIAVITE A TAGLIO PER SPINGERE LA
LINGUETTA ANTIMANOMISSIONE IN DIREZIONE DELLA FRECCIA
N200-300-00
ISTRUZIONI DI INSTALLAZIONE E MANUTENZIONE PER SENSORE
RADIO ANTI-INCENDIO A TRIPLA TECNICA DI RIVELAZIONE
32 mm
=
250 g
50-60 mm
ALLOGGIAMENTO
DEL MAGNETE
RIFERIMENTO
SULLA
CALOTTA
ROMPERE LA LINGUETTA IN
CORRISPONDENZA DELLA LINEA
TRATTEGGIATA TORCENDOLA IN
DIREZIONE DEL CENTRO DELLA
BASE
Notifier Italia S.r.l. Via Grandi, 22-20097-San Donato Milanese (MI), Italia
NRX-SMT3
DESCRIZIONE
Il sensore NRX-SMT3 è un dispositivo a radiofrequenza alimentato a
batteria, progettato per essere impiegato con il gateway radio NRXI-GATE.
40°C
Contiene un ricetrasmettitore e viene integrato in un sistema antincendio
indirizzabile tramite un protocollo di comunicazione proprietario .
L'unità rivela fumo e calore (come un rivelatore termovelocimetrico da 58
-30°C
Un sensore a infrarossi integra la capacità di rivelazione e aumenta l'immunità
ai falsi allarmi. Il sensore va fissato al soffitto tramite la base B501RF.
Il dispositivo è a norma EN54-25, EN54-5 (Classe A1R) ed EN54-7, e
rispetta i requisiti dello standard 2014/53/EU in conformità alla Direttiva
RED.
SPECIFICHE TECNICHE
Tensione di alimentazione:
Corrente di standby:
Corrente LED rosso:
Tempo di risincronizzazione: 35 s (tempo max dall'accensione del dispositivo alla
Batterie:
Durata delle batterie:
Frequenza radio:
Potenza di uscita RF:
Portata:
Umidità relativa:
INSTALLAZIONE
L'installazione del presente dispositivo e di eventuali impianti associati
deve essere eseguita in conformità ai codici e i regolamenti pertinenti.
Nella figura 1 è illustrata in dettaglio l'installazione della base B501RF.
La distanza tra i dispositivi di un sistema radio deve essere di almeno
1 metro.
Nella figura 2 è illustrato in dettaglio il montaggio del sensore sulla base.
Funzioni antimanomissione
La base è dotata di un dispositivo antimanomissione che, una volta attivato,
impedisce la rimozione del sensore senza l'impiego di un utensile. Vedere
le figure 3a e 3b per altre informazioni.
Avviso di rimozione del sensore - Un messaggio di avviso viene
trasmesso al pannello di controllo tramite il gateway quando un sensore
viene rimosso dalla base.
Nella figura 4 sono illustrati l'alloggiamento delle batterie e i selettori rotanti.
Importante - Installare le batterie esclusivamente al momento della
messa in esercizio.
Attenzione - L'uso di prodotti a batteria a temperature inferiori a -20°C
per periodi prolungati può ridurre considerevolmente la durata delle
batterie (fino al 30% o più).
Rispettare le avvertenze del produttore delle batterie in merito al loro
impiego e smaltimento.
IMPOSTAZIONE DELL'INDIRIZZO
Per impostare l'indirizzo, usare i due selettori rotanti situati sul lato inferiore
del sensore (vedere figura 4) ruotandoli servendosi di un cacciavite in modo
da comporre l'indirizzo desiderato. Il dispositivo radio occupa l'indirizzo di
un sensore cablato sulla linea. Selezionare un numero tra 01 e 159 (Nota:
il numero di indirizzi a disposizione dipende dal pannello di controllo.
Consultare la documentazione del pannello per ulteriori informazioni).
PROGRAMMAZIONE
Per configurare un sensore radio, è necessario seguire una procedura di
programmazione (configurazione) che coinvolge anche il gateway: una
volta programmato con i dati della rete, il gateway è in grado di configurare
tutti i dispositivi radio ad esso associati, già installati nella loro posizione
definitiva. (Per ulteriori informazioni, consultare il Manuale di messa in
esercizio e programmazione radio - rif. N200-306-00.)
NOTA: Non eseguire in contemporanea più di una procedura di
configurazione alla volta.
I TA L I A N O
3,3 V CC max
120 µA a 3 V CC (tipica in modo di
funzionamento normale)
4 mA max.
normale comunicazione RF quando la rete è attiva)
4 Duracell Ultra 123
4 anni a 25 C
o
865-870 MHz;
14 dBm (max)
500 m (tipico in aria libera)
dal 10% al 93% (senza condensa)
C).
o
