2-4. Connecteurs et Switches
A l'intérieur de n'importe quel boîtier, plusieurs câbles doivent être connectés. Ces câbles sont
généralement connectés un par un sur les connecteurs de la carte mère. Vous devez faire attention à
l'orientation que ces connecteurs et câbles peuvent avoir, et si orientation il y a, notez la position du
premier pin de ce connecteur. Dans les explications qui vont suivre, nous décrirons la signification du
premier pin.
Nous vous montrerons ici tous les connecteurs et switches et vous dirons comment les connecter. Faîtes
attention et lisez la section entière pour les informations nécessaires avant de tenter d'installer des
périphériques dans le boîtier de votre ordinateur.
Le schéma 2-7 vous montre tous les connecteurs dont nous parlerons dans les sections suivantes. Vous
pouvez utiliser ce diagramme pour visualiser et localiser les différents connecteurs que nous allons
décrire.
Le diagramme des composants sera légèrement différent du fait du grand nombre de modèles. Nous
utiliserons la carte mère KG7-RAID comme référence, toutes les descriptions des connecteurs et des
contacts seront basées sur ceux de la KG7-RAID.
Tous les connecteurs et switches mentionnés ici dépendront de votre configuration système. Certaines
fonctions à configurer dépendant de la présence de certains périphériques. Si votre système ne possède
pas de tels périphériques, vous pouvez alors ignorer certains connecteurs spéciaux.

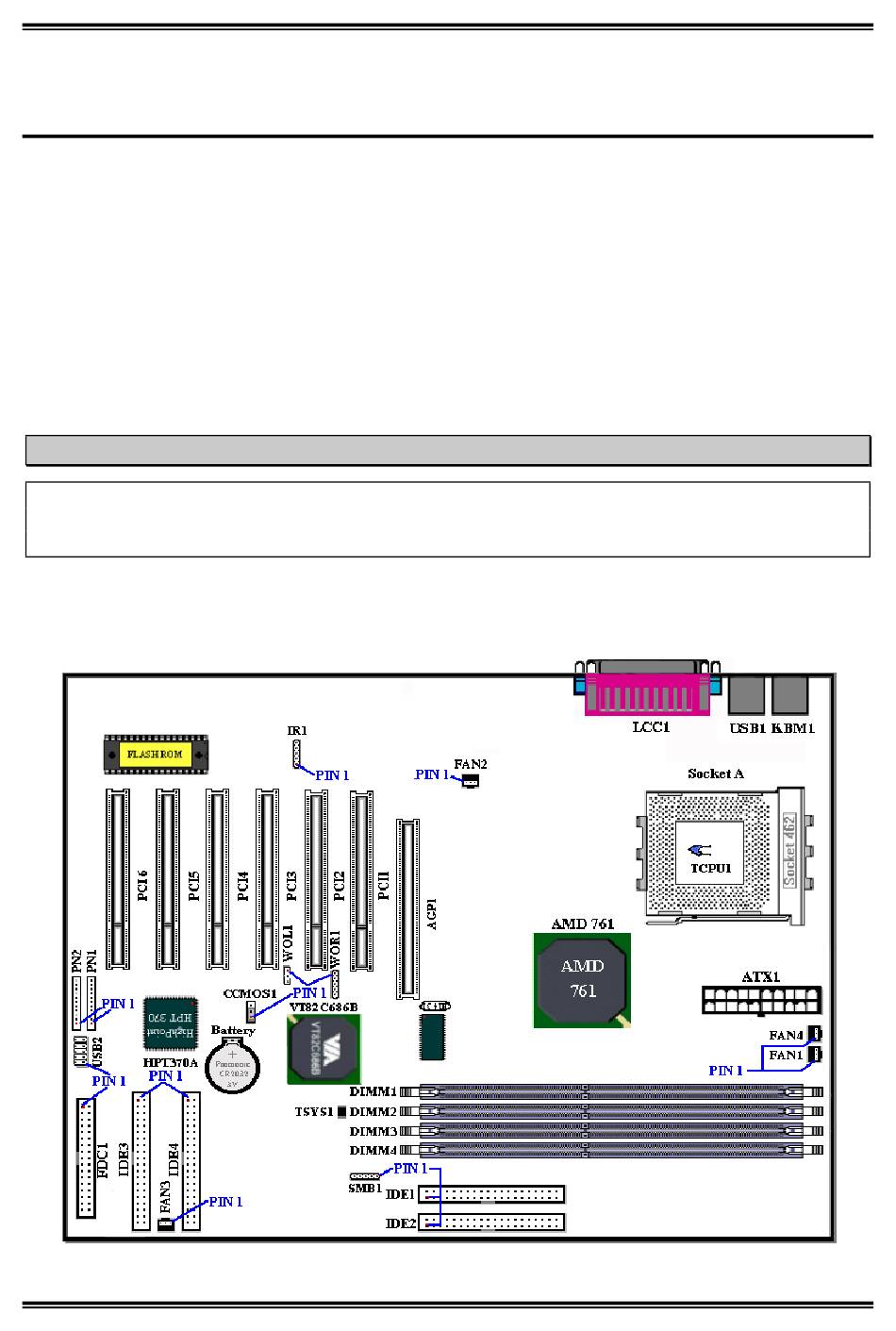

Figure 2-7. Tous les connecteurs et Switches de la KG7-Lite/KG7/KG7-RAID
KG7-Lite/KG7/KG7-RAID
Note
