Illustration 3-9 Câblage D'entrée Codeur Ch A «Asymétrique» (Dans Le Principe, S'applique Aussi À Ch B) - Maxon Motor ESCON Module 50/8 Manuel De Référence Du Matériel

Tension d'entrée
Tension maximum d'entrée
0 logique
1 logique
Courant d'entrée élevé (high)
Courant d'entrée faible (low)
Fréquence maximum d'entrée

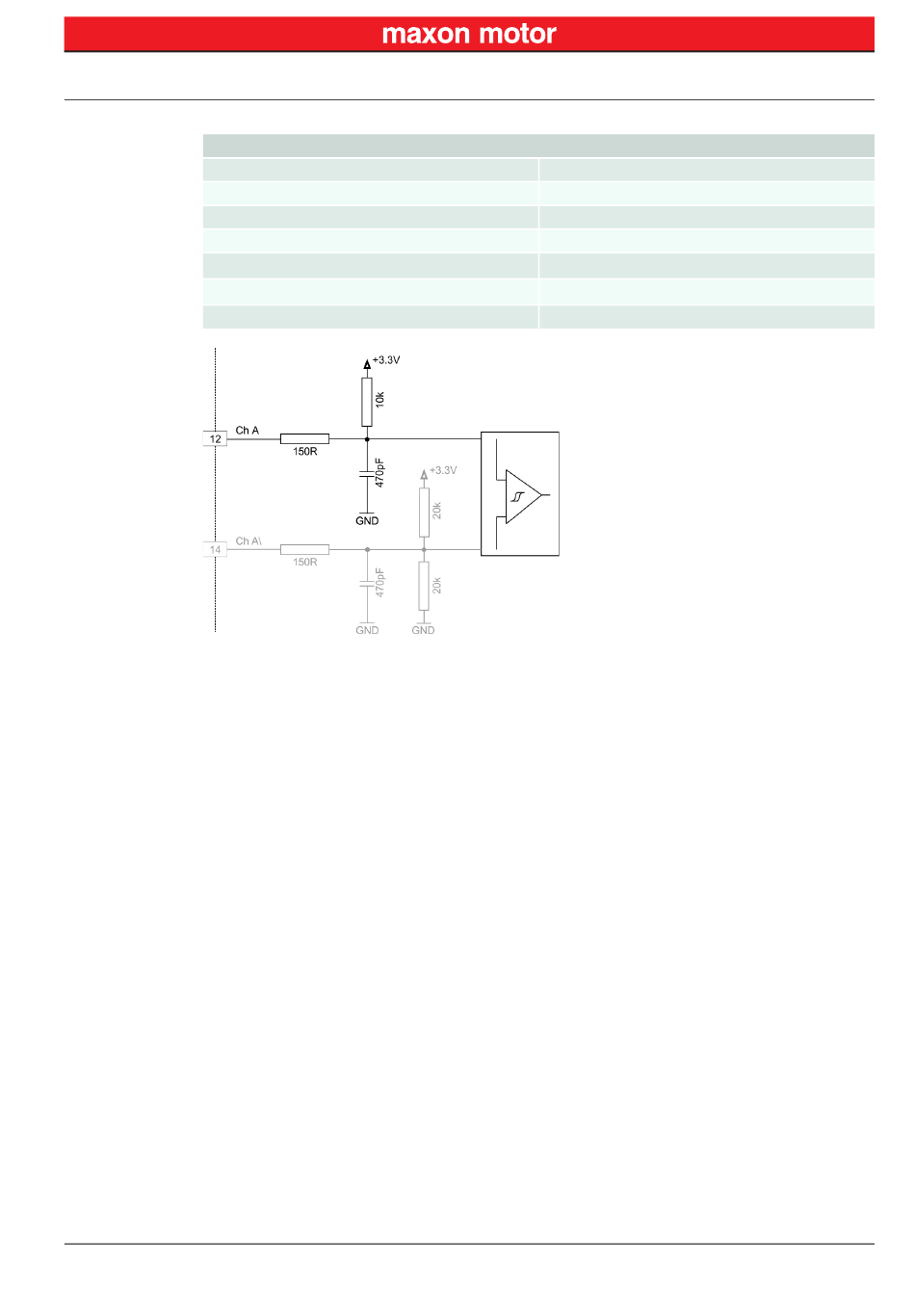

Illustration 3-9 Câblage d'entrée codeur Ch A «Asymétrique» (dans le principe, s'applique aussi à Ch B)
maxon motor control
Servo-contrôleur ESCON
Documentation Hardware ESCON Module 50/8
Asymétrique
Réf. document: rel6998
Édition: Avril 2017
© 2017 maxon motor. Sous réserve de modifications.
0...5 VDC
+12 VDC / −12 VDC
<1,0 V
>2,4 V
= typique +420 μA @ 5 V
I
IH
= typique −170 μA @ 0 V
I
IL
100 kHz
Configuration
Connexions
3-19
