Important - Parachutes de France Atom CLASSIC Line Série Manuel D'utilisation Et De Maintenance

Les bouclettes de fermeture livrées avec l'équipement pour
une utilisation avec ou sans LOR2, doivent
impérativement utilisées pour l'ouvreur automatique
CYPRES.
Bouclette simple de fermeture de réserve Standard reserve single closing loop.
Bouclette double pour fermeture de réserve Reserve double closing loop (with LOR 2).
Montage et ajustement de la bouclette de fermeture:
Respecter les points suivants:
- Utiliser uniquement la bouclette d'origine fournies avec
l'ATOM.
La fixation de la bouclette est réalisée avec la rondelle métallique
possédant trois trous fournie avec votre sac-harnais.
A) Faire un tracé à la longueur correspondant au type de voilure
à plier, puis effectuer le nœud et le bloquer sur le tracé.Ce tracé
correspond à la cote B page 2-1 .
B) Effectuer un second nœud et le bloquer sur le premier.
C)A l'aide d'un fil, passer la bouclette dans le premier trou et
poursuivre en passant le fil dans les second et troisième trous tel
qu'indiqué.
D) Tirer la bouclette et retirer le fil.
E) Glisser un axe (crayon) dans l'œil de la bouclette,
bloquer le brin libre puis effectuer une traction en ajustant la
marque et la rondelle.

IMPORTANT

APRES AVOIR RÉGLÉ LA BOUCLETTE À LA BONNE
LONGUEUR ENDUIRE LA BOUCLETTE DE SILICONE SUR
TOUTE LA LONGUEUR.
Lire, suivre, appliquer les avertissements , recomandations, et instructions de ce manuel
Réf/Pn 2007050800
Réf/Pn 2007050900
PARACHUTES DE FRANCE SA
It is mandatory that the locking loops included with the
être ATOM must be used when installing a CYPRES.

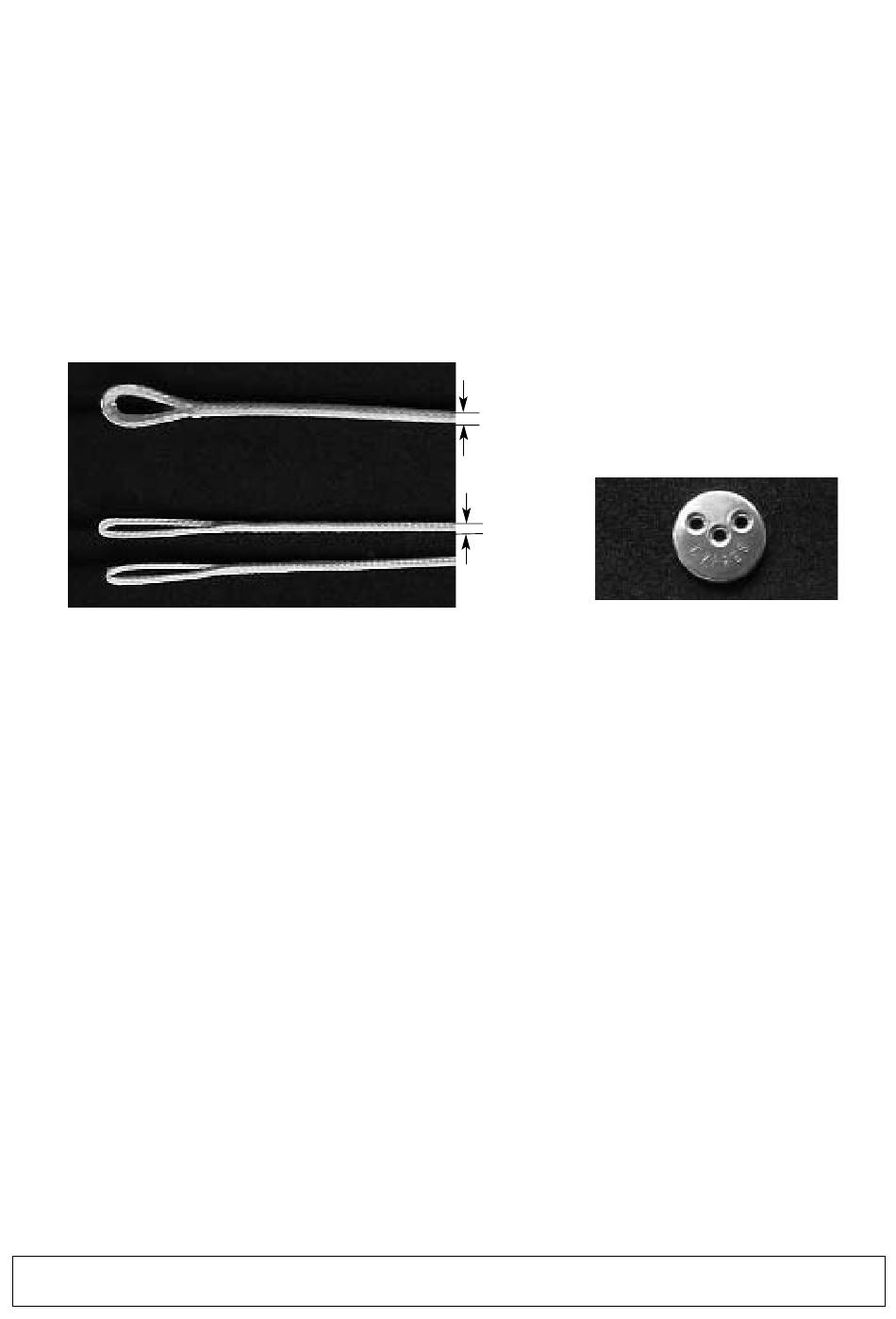

Rondelle standard (utilisée également avec le
CYPRES (voir chapitre5)
Standard washer
(use also for CYPRES chapter 5)
2,3mm
1,5mm
Installation and ajustment of locking loops:
The following points must be strictly respected:
- Use genuine loops only. They are provided with the ATOM.
The fixing of the loop must be made with the metallic washer
provided with your harness container.
A) Mark the right lenght for the canopy to be packed, then make
the knot and tighten it on the mark. Size B page 2-1
B) Make a second knot and tighten it on the first one.
C) Attach a thread on the loop, then route it through the second
and third hole as it is shown.
D) Pull on the loop and put the thread away.
E) Insert an axis (pencil) into the eye of the loop, lock the free
strand, then pull on while adjusting the mark and the washer.
ONCE ADJUSTED CORRECTLY BRUSH THE LOCKING LOOP
WITH SILICONE ON ITS WHOLE LENGTH.
Read and follow all WARNINGS, WARRANTY, INSTRUCTIONS for products of this manual.
