ESAB PT-38 Manuel D'instruction page 34

SEKTION 5

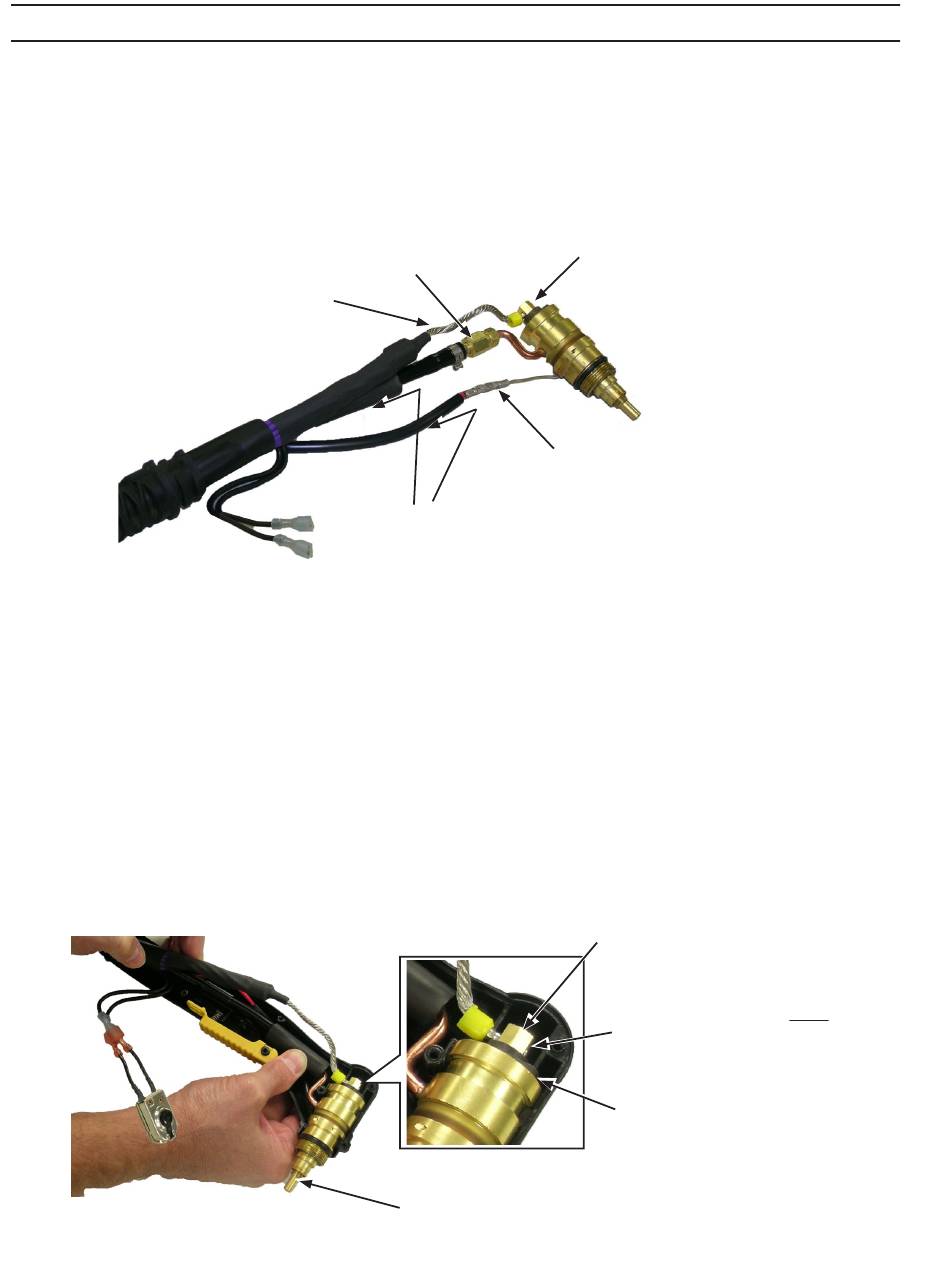

3. Træk de isolerende muffer tilbage og blotlæg slange og kabelforbindelser. Afmonter slangens tilslut-
ninger til brænderens hoved ved brug af en 7/16" og 3/8" skruenøgle, så kobberrøret ikke vrides.
Placer skruenøglen her ved afmontering af slangetilslutning.
4. Afmonter pilotlysbueledningen fra brænderens hoved ved at afmontere ledningen ved knivsplejsnin-
gens tilslutning.
5. Afmonter forsigtigt strømkablet ved brug af en skruenøgle til sikring af stemplet og en 1/16" sekskan-
tet stiftnøgle for at løsne trykskruen og træk strømkablet fri af brænderens stempel.
6. Fjern stemplet. Tør cylinderens indvendige vægge af samt O-ringen, der sidder i bunden af cylinderen.
7. Ved genmontering skal man sætte trykskruen to-tre gevind ned i stemplet. Monter og smør stemplets
O-ring. Sæt elektrodens kontaktfjeder og hætte (med kilen pegende hen imod brænderens forende) på
stemplet. Idet man trykker ned på hætten og holder fjederen nedtrykket, skal man sætte strømkablets
klemring på. For at sikre fri bevægelse skal man sørge for, at kablets klemring flugter med stemplets
overflade. Efterspænd trykskruen grundigt. Kontroller, at strømkablets klemring sidder fast. Sæt forsig-
tigt stemplet ind i brænderen og sørg for, at hættekilen vender hen imod brænderens forende.
Hvis brænderens kabel skal udskiftes, skal man følge trin 3 og 4.
Hvis det kun er stemplet, der skal udskiftes, skal man gå til trin 5.
Strømkabel
Isoleringsmuffer
Bemærk:
Bemærk:
Pilotlysbuens knivtilslutning
Klem aldrig på stemplet her!
34
VEDLIGEHOLDELSE
Sæt 1/16" sekskantet stiftnøgle ind
her for at løsne stilleskruen og fjerne
strømkablet.
Man skal placere skruenøglen her, så man
undgår, at stemplet drejer under monte-
ring/afmontering af strømkablet.
Bemærk: Klemringen bør flugte med
stemplet, så man er sikker på, at den ikke
sidder i vejen for håndtaget.
Bemærk retningen på elektrodens
kontaktfjeder og stemplets hættekile.
