2. INSTALLATION

Consignes à suivre impérativement par le professionnel de la motorisation et de
l'automatisation de l'habitat réalisant l'installation de la motorisation S&SO-RS100 io.
Ne jamais laisser tomber, choquer, percer, immerger la motorisation.
Installer un point de commande individuel pour chaque motorisation.

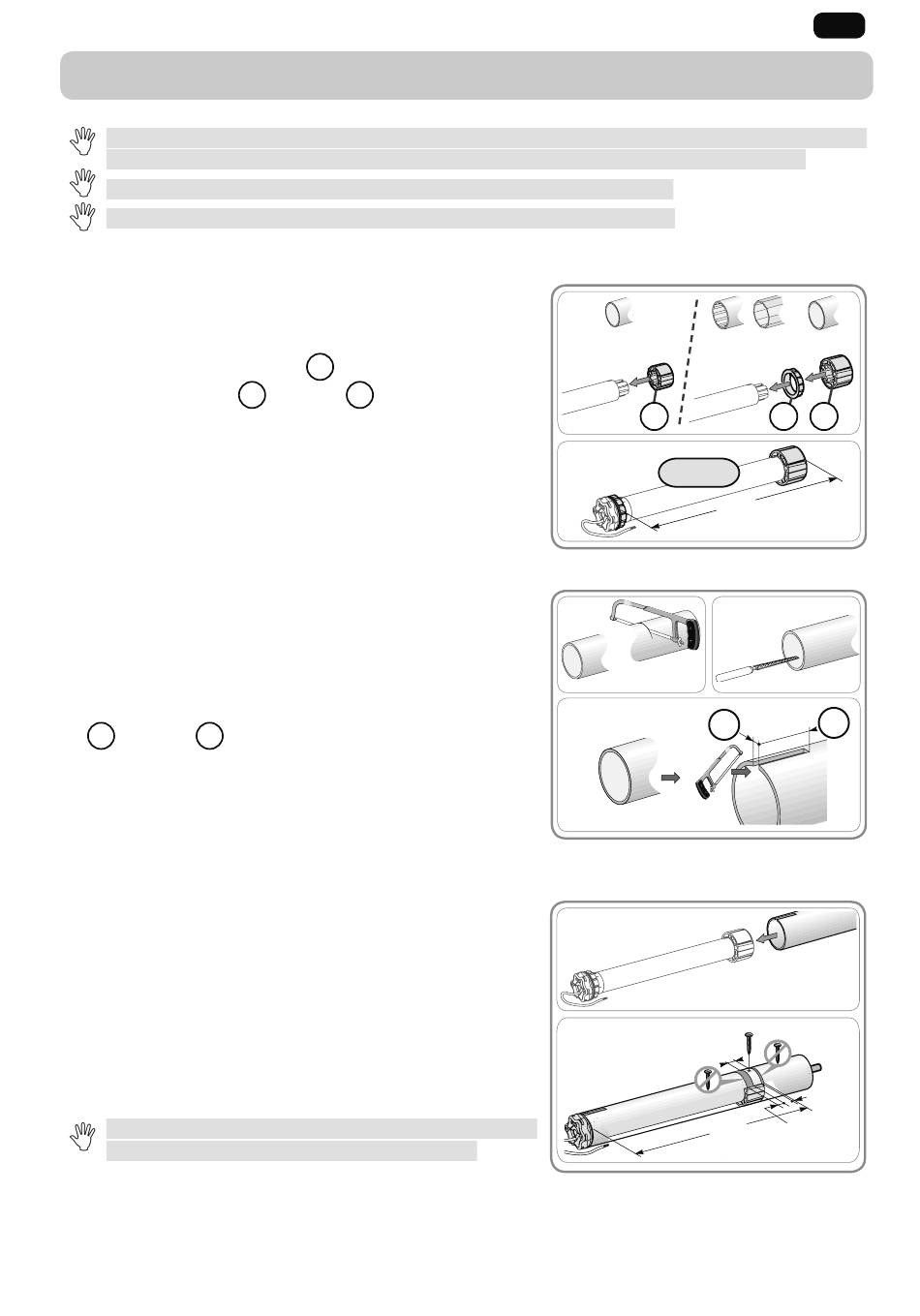

2.1. MONTAGE

2.1.1. Préparation de la motorisation
Monter les accessoires nécessaires à l'intégration de la
1)
motorisation dans le tube d'enroulement :
• Soit uniquement la roue
• Soit la couronne
Mesurer la longueur (L1) entre le bord intérieur de la
2)
tête de la motorisation et l'extrémité de la roue.
2.1.2. Préparation du tube
Couper le tube d'enroulement à la longueur désirée en
1)
fonction du produit à motoriser.
Ébavurer le tube d'enroulement et éliminer les copeaux.
2)
Pour les tubes d'enroulement lisses à l'intérieur,
3)
découper une encoche selon les cotes suivantes :
= 4 mm ; = 28 mm.
d e

2.1.3. Assemblage motorisation - tube

Glisser la motorisation dans le tube d'enroulement. Pour
1)
les tubes d'enroulement lisses à l'intérieur, positionner
l'encoche découpée sur l'ergot de la couronne.
La roue doit être bloquée en translation dans le tube
2)
d'enroulement :
• Soit en fixant le tube d'enroulement sur la roue à
l'aide de 4 vis parker Ø 5 mm ou 4 rivets pop acier
Ø 4,8 mm placés entre 5 mm et 15 mm de l'extrémité
extérieure de la roue, quel que soit le tube
d'enroulement.
Les vis ou les rivets pop ne doivent pas être fixés sur
la motorisation mais uniquement sur la roue.
• Soit par l'utilisation d'un stop roue, pour les tubes
non lisses.
Copyright © 2014 - 2016 Somfy SAS. All rights reserved.
sur la motorisation.
a
et la roue sur la motorisation.
b c
1)
Ø = 47 mm
a
2)
L1 = ...
L1
1) 2)
3)
d
1)
2)
15 mm
L1
Images non contractuelles.
FR
Ø > 47 mm
b c
e
5 mm
