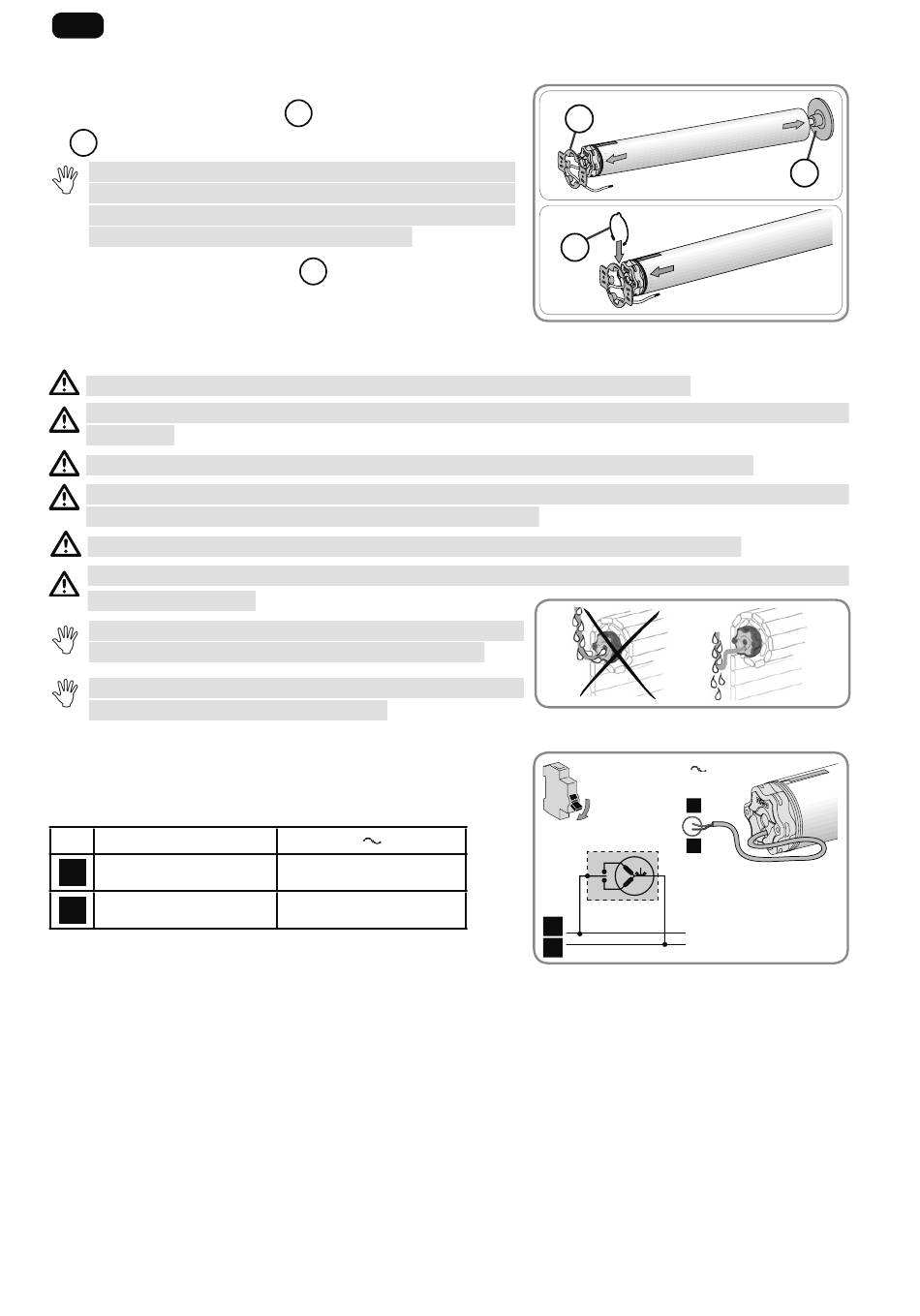

2.1.4. A motoros tengely szerelése
Szerelje fel és rögzítse a redőnytengely–motor
1)
egységet a tartóelemre
:
g
Ellenőrizze, hogy a motoros redőnytengely– megfe-
lelően rögzült-e a tartóelemre. Ezzel a művelettel
megakadályozható, hogy a motoros redőnytengely
kiszabaduljon a tartóelem rögzítéséből.
Helyezze el a rögzítőgyűrűt
2)
megfelelően.
2.2. KÁBELEZÉS
Az elektromos berendezések esetén tartsa be az NF C 15-100 szabványt.
A fémfelületen áthaladó vezetékeket kábelvezető vagy cső segítségével védje és
szigetelje.
A mozgó részekkel való érintkezés elkerülése érdekében rögzítse a vezetékeket.
Ha a motort kültéren használja, és a tápkábel H05-VVF típusú, a vezetékhez az UV-sugárzásnak
ellenálló vezetőcsövet kell használni (pl. kábelvezetőt).
Az S&SO-RS100 io kábele oldható. A sérült kábelt ugyanolyan kábelre cserélje.
Ügyeljen arra, hogy a motoros rendszer tápkábele hozzáférhető legyen: ezáltal biztosítható
az egyszerű cseréje.
A tápkábelen mindig alkosson hurkot, hogy
megakadályozza a víz beszivárgását a motorba!
Az S&SO-RS100 io egy II. biztonsági osztályú motor,
amely nem rendelkezik földkábellel.
Szakítsa meg a tápfeszültséget.
-
Csatlakoztassa a motort az alábbi táblázatban szereplő
-
információk alapján:
Kábel
Kék
N
Barna
L
2.3. ÜZEMBE HELYEZÉS
Ez az útmutató a Smoove io típusú helyi Somfy io-homecontrol
helyezés menetét ismerteti.
A végrehajtandó lépések azonosítása
A végállások beállítása a redőny típusától függ:
