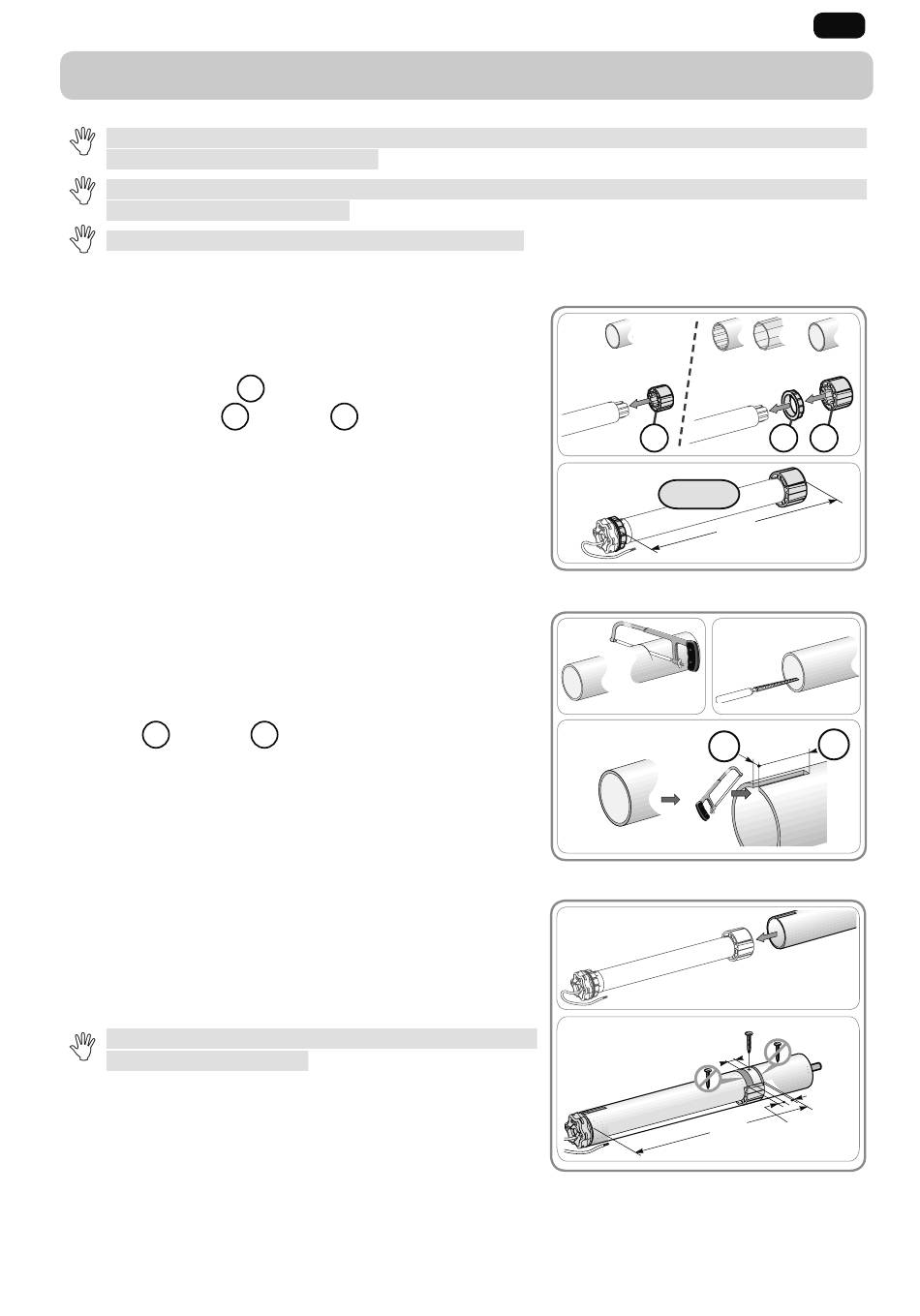

2. INSTALACE

Tyto pokyny jsou závazné pro odborníka na pohony a automatizaci domácnosti, který provádí
instalaci pohonu S&SO-RS100 io.
Zabraňte pádu pohonu, nevystavujte jej nárazům, nevrtejte otvory do těla pohonu
a neponořujte pohon do vody.
Nainstalujte samostatný ovladač pro každý pohon.
2.1. MONTÁŽ
2.1.1. Příprava pohonu
Osaďte příslušenství, potřebné pro zabudování pohonu
1)
do hřídele:
• Buď jen unášeč
• Nebo adaptér
b
Změřte délku (L1) mezi vnitřním okrajem hlavy pohonu
2)
a koncem unášeče.
2.1.2. Příprava hřídele
Uřízněte potřebnou délku hřídele v závislosti
1)
na poháněném výrobku.
Odstraňte otřepy z hřídele a odstraňte piliny.
2)
U přesných hřídelí vysekněte výřez podle následujících
3)
údajů: = 4 mm ;
d
2.1.3. Vestavba pohonu do hřídele
Vsuňte pohon do hřídele. U přesných hřídelí nasaďte
1)
výřez na výčnělek adaptéru.
Připevněte hřídel k unášeči:
2)
• Buď 4 samořeznými šrouby Ø 5 mm nebo 4 trhacími
nýty Ø 4,8 mm, umístěnými 5 mm až 15 mm od
vnějšího konce unášeče bez ohledu na typ hřídele.
Šrouby nebo nýty nesmějí být upevněny do pohonu,
nýbrž pouze do unášeče.
• Nebo použijte zámek unášeče u jiných než přesných
hřídelí.
