Verkabelung - Hydro-Pro+ 5 Mode D'emploi

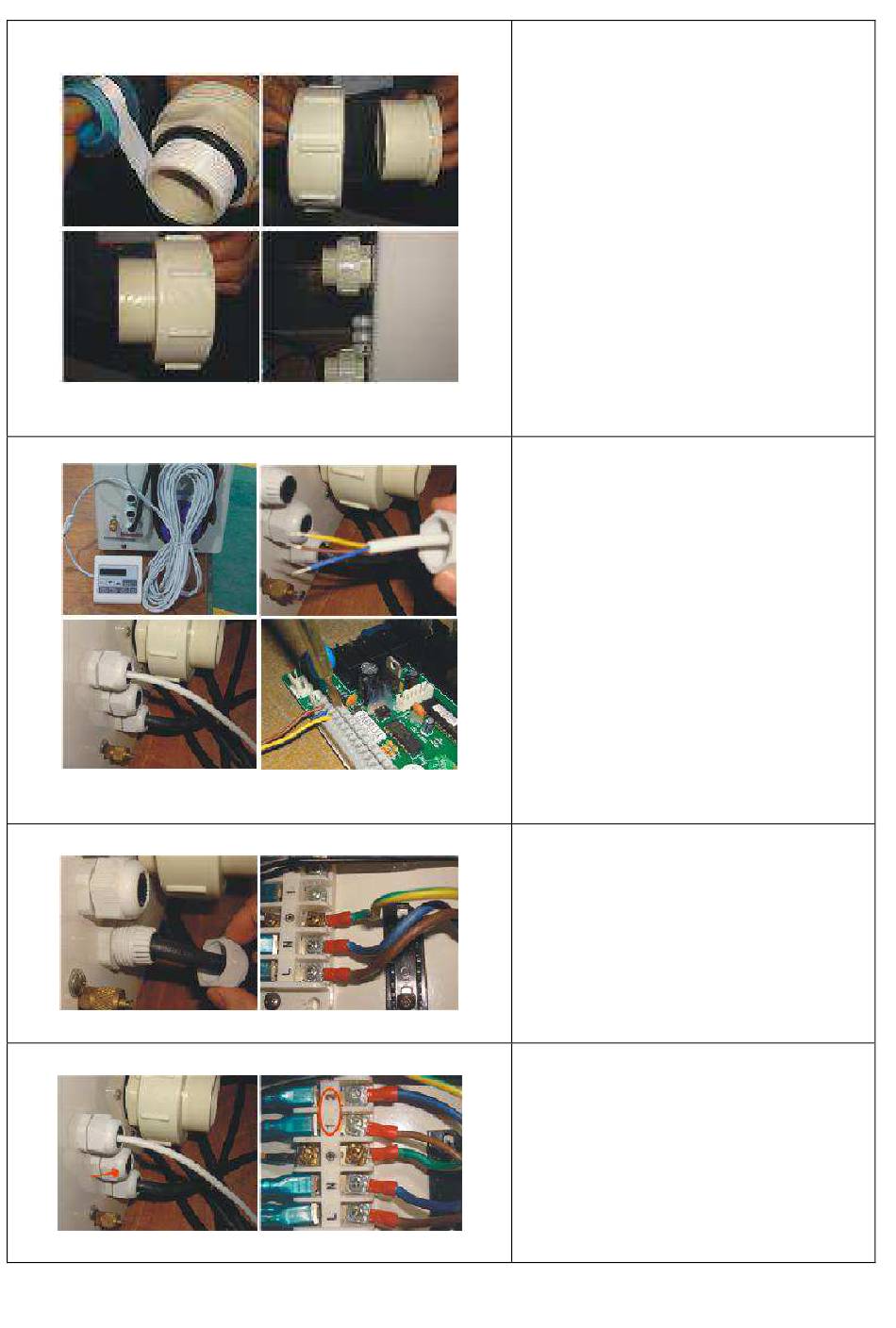

Verbindung von Wasser Ein- und
Austritt
1. Verwenden Sie das Dichtband, um den
Wasser-ein-und-Auslass an die
Wärmepumpe anzuschließen.
2. Schließen Sie die zwei Glieder wie in
der Abbildung gezeigt an.
3. Drehen Sie sie in den
Wasser-Ein-Auslass
10M Signalkabel
1. Nehmen Sie eine Seite des 10M
Signalkabels und verbinden Sie es mit der
Steuereinheit.
2. Die andere Seite muss durch das Loch
gezogen werden, wie das dritte Bild zeigt.
3. Dann verbinden Sie es mit dem
PC-Board im Inneren der Maschine: Erst
das Braune, dann das blaue, und zuletzt
das gelbe.

Verkabelung

1. Legen Sie das Stromkabel durch das
weiße Loch, wie im Bild gezeigt.
2. Befestigen Sie die andere Seite an den
Anschlüssen in der elektrischen Box.
Verkabelung der Wasserpumpe
1. Legen Sie das Wasserpumpenkabel
durch das weiße Loch, wie markiert.
2. Befestigen Sie die andere Seite an den
Anschlüssen in der elektrischen Box.
- 91 -
