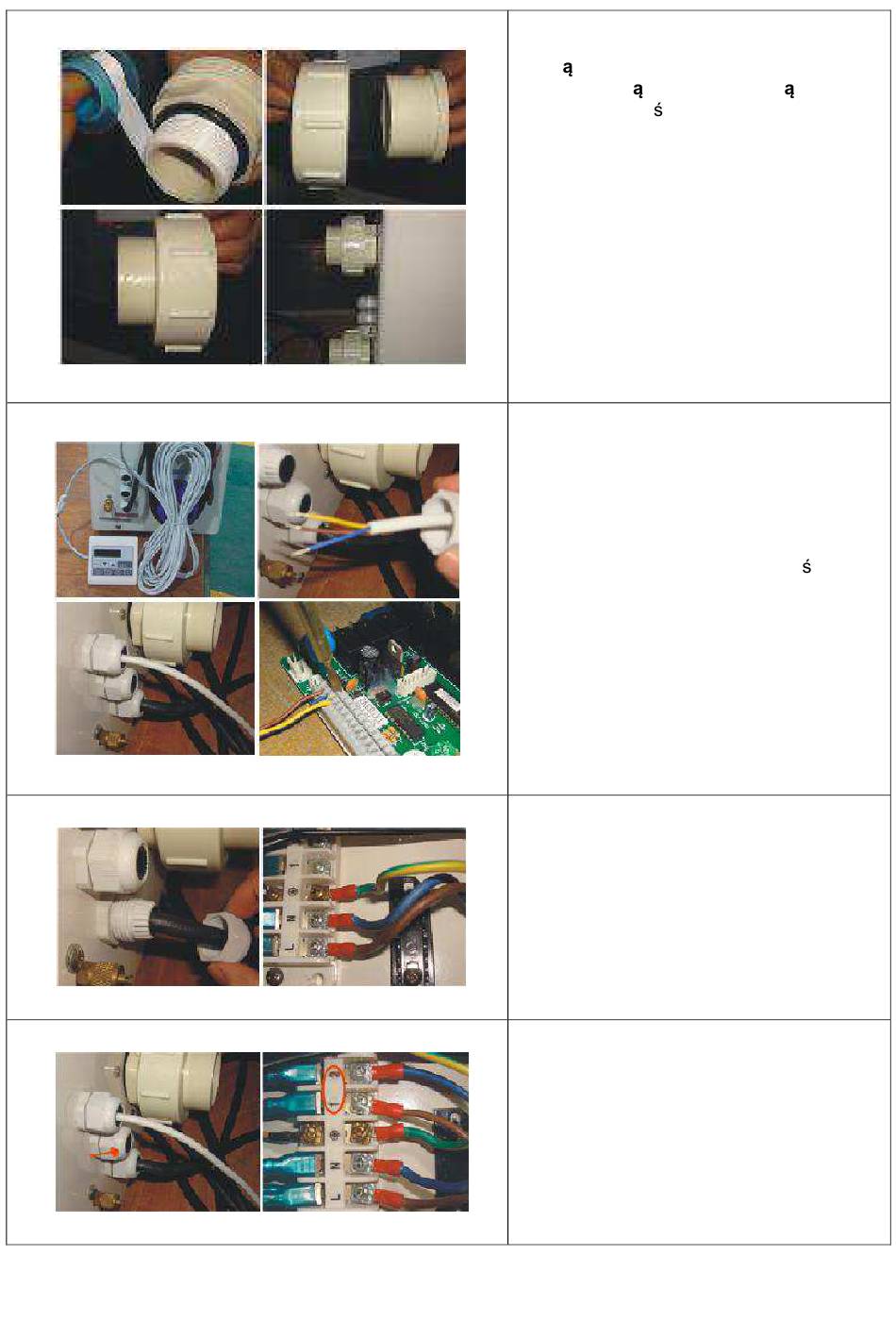

Przył cze
doprowadzaj ce/odprowadzaj ce wodę
1. Za pomocą ta my do uszczelniania rur
celem należy wykonać przyłącze
doprowadzające/odprowadzające wodę z
pompy grzewczej.
2. Zamontowanie dwóch złączy tak, jak to
pokazano na zdjęciu.
3. Przykręcenie ich do przyłącza
doprowadzającego/odprowadzającego
wodę
Kabel przesyłowy 10m
1. Podłączenie jednego końca kabla do
urządzania sterującego.
2. Drugi koniec kabla należy wypu cić
przez otwór tak, jak to pokazano na zdjęciu.
3. Następnie należy podłączyć kabel do
płyty głównej PC wewnątrz urządzenia:
brązowy kabel do pierwszego złącza,
niebieski do drugiego, a żółty do trzeciego.
Kabel zasilania
1. Należy podłączyć kabel zasilania przez
biały otwór tak, jak to pokazano na zdjęciu.
2. Przymocowanie styków z drugiej strony
wewnątrz skrzynki elektrycznej.
Kable pompy grzewczej
1. Należy podłączyć kabel pompy
grzewczej przez biały otwór zaznaczony na
zdjęciu.
2. Przymocowanie styków z drugiej strony
wewnątrz skrzynki elektrycznej.
