3. Monta i podł czenie
3.1 Uwagi ogólne
Producent odpowiada za dostarczenie samej pompy. Pozostałe komponenty, włącznie z obej ciem
by-pass o ile jest ono konieczne, muszą być dostarczone albo przez użytkownika albo przez technika
montażu.
Uwaga: Podczas montażu i instalacji pompy należy postępować zgodnie z podanymi poniżej
wskazówkami:
15. Dodawanie wszelkich
zlokalizowanych z tyłu pompy grzewczej.
16. Należy zamontować obej cie by-pass, jeżeli przepływ wody przez pompę basenową przekracza o
20% dozwolony przepływ przez wymiennik ciepła pompy grzewczej.
17. Pompę grzewczą należy montować powyżej poziomu wody basenu kąpielowego.
18. Montaż pompy musi zawsze odbywać się na stabilnym podłożu z wykorzystaniem gumek
ochronnych pochłaniających wibracje i hałas.
19. Pompę należy zawsze przechowywać w pozycji pionowej. Jeżeli urządzenie było przechowywane
w pozycji przechylonej należy odczekać 24 godziny przed jego włączeniem.
3.2
Umiejscowienie pompy grzewczej
Urządzenie będzie działało poprawienie w dowolnej lokalizacji, przy spełnieniu trzech następujących
warunków:
1. Dostęp wie ego powietrza - 2. Zasilanie - 3. Filtry basenowe
Urządzenie może zostać zainstalowanie praktycznie w każdej lokalizacji na wolnym powietrzu, o ile
zachowane są minimalne odległo ci między pozostałymi obiektami (por. diagram poniżej). Instalacja
pompy w basenie krytym wymaga skonsultowania się z technikiem montującym. Podłączenie urządzenia
w miejscach występowania silnego wiatru nie stanowi żadnego problemu, w przeciwieństwie do
podłączenia w pobliżu grzejników gazowych (może powodować problemy z płonieniem pilotowym).
UWAGA: Nie należy podłączać urządzenia w zamkniętym pomieszczeniu z ograniczonym przepływem
powietrza, gdzie wydmuchiwane powietrze byłoby ponownie zasysane, bądź też w pobliżu zaro li, które
mogłyby powodować zablokowanie wlotu powietrza. Tego typu miejsca utrudniają swobodny przepływ
wieżego powietrza, co zmniejsza skuteczno ć urządzenia i potencjalnie blokuje odpowiedni dopływ
ciepła.

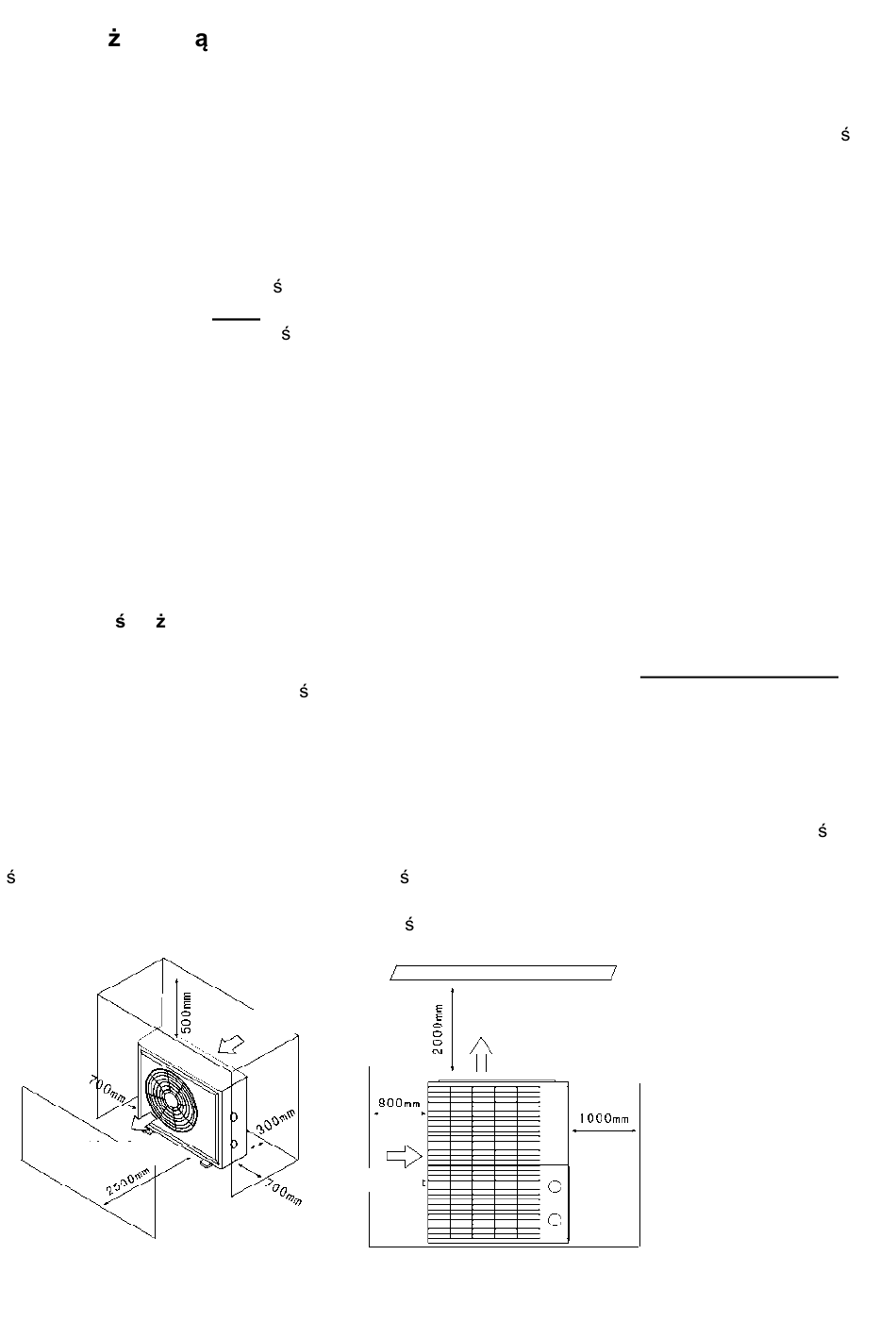

Poniższy diagram prezentuje minimalne odległo ci urządzenia od pozostałych obiektów.
Wlot powietrza
rodków chemicznych powinno odbywać się zawsze w rurociągach
Wylot powietrza
Wylot powietrza
Wlot powietrza
