Daikin VRV IV Manuel D'installation page 64

Longueur admissible maximale après l'embranchement
Longueur de tuyau entre la première trousse de branchement de
frigorigène jusqu'à l'unité intérieure ≤130 pi. (40 m)
Exemple 1.1 : unité 8 : b+c+d+e+f+g+p≤130 pi. (40 m)
Exemple 1.2 : unité 6 : b+h≤130 pi. (40 m), unité 8 : i+k≤130 pi. (40 m)
Exemple 1.3 : unité 8 : ≤130 pi. (40 m)
Toutefois, l'extension est possible si toutes les conditions ci-dessous
sont remplies. Dans ce cas, la limitation peut être portée à 295 pi. (90 m).

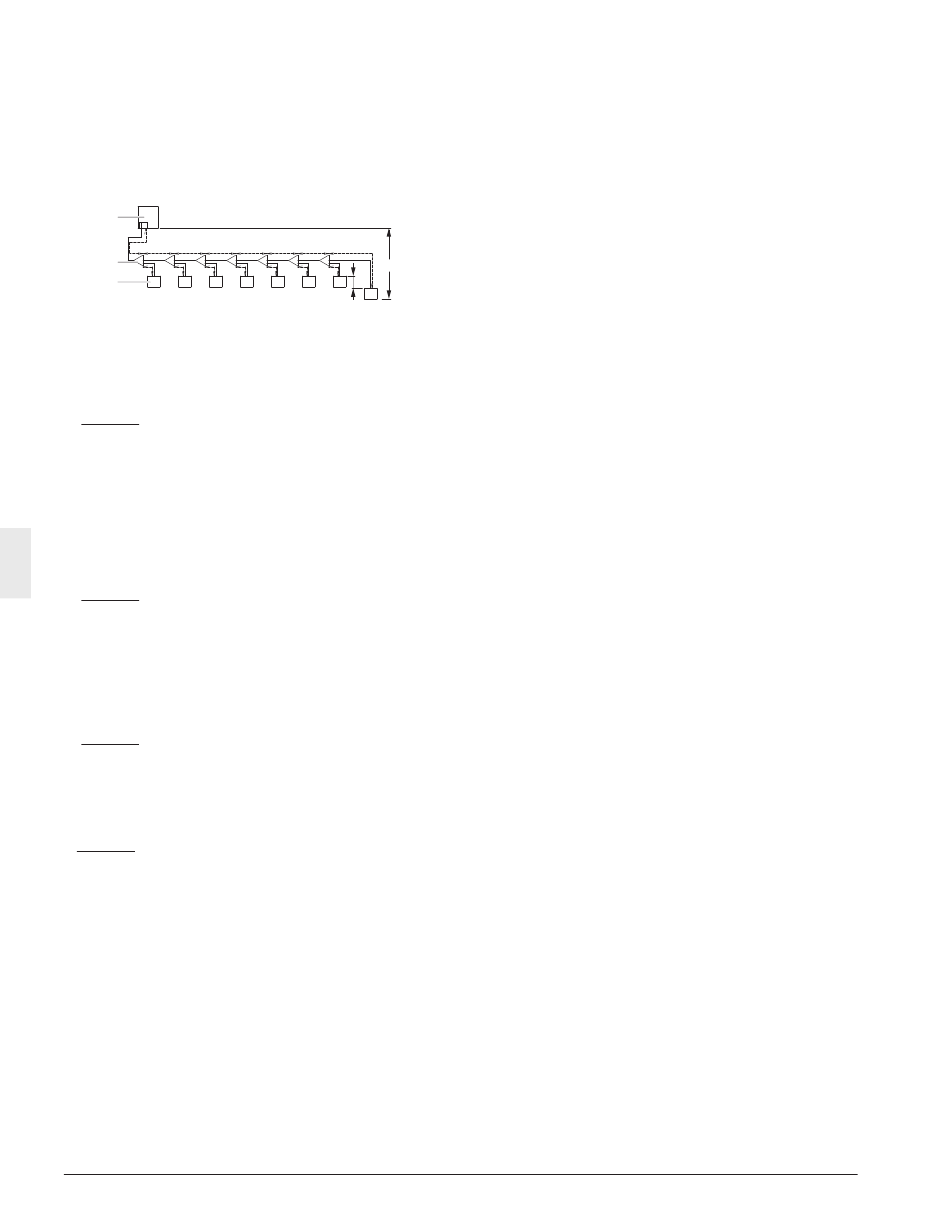

1
a b c d
2
A B C D
h i j k
3
1 2 3
1 Unité extérieure
2 Raccords refnet (A – G)
3 Unité (1 – 8)
a La longueur de tuyau entre toutes les unités intérieures et la
trousse de branchement plus proche est ≤130 pi. (40 m)
Exemple : h, I, j ... p≤130 pi. (40 m)
b Il est nécessaire d'augmenter la taille des tuyaux de liquide et de
gaz si la longueur de tuyau entre la première et la dernière unité
intérieure dépasse 130 pi. (40 m).
Si la taille du tuyau augmentée est plus grande que la taille du
tuyau principal, alors la taille du tuyau principal doit être augmen-
tée également.
Augmentez la taille du tuyau comme suit :
f3/8 → f1/2; f1/2 → f5/8; f5/8 → f3/4; f3/4 → f7/8; f7/8 → f1
f1-1/8 → f1-1/4 ; f1-3/8 → f1-1/2
(3)
Exemple : unité 8 : b+c+d+e+f+g+p≤295 pi. (90 m) et b+c+d+e+f+
g>130 pi. (40 m); augmentez la taille du tuyau de b, c, d, e, f, g.
(3) Si disponible sur place. Sinon, elle ne pourra pas être augmentée.
c Lorsque la taille du tuyau est augmentée (étape b), la longueur de
tuyau doit être comptée en double (sauf pour le tuyau principal et
les tuyaux dont la taille de tuyau n'est pas augmentée).
La longueur de tuyau totale doit être dans les limites (voir tableau
ci-dessus).
Exemple :
a+b*2+c*2+d*2+e*2+f*2+g*2+h+i+j+k+l+m+n+p≤3280 pi. (1000 m).
d La différence de longueur de tuyau entre l'unité intérieure la plus
proche du premier embranchement et l'unité extérieure ainsi
qu'entre l'unité intérieure la plus éloignée de l'unité extérieure
≤130 pi. (40 m).
Exemple : L'unité intérieure la plus éloignée 8. L'unité intérieure la
plus proche 1 → (a+b+c+d+e+f+g+p)–(a+h) ≤130 pi. (40 m).
13
e f g
E F G
p H1
l m n
4 5 6 7
8
H2
(3)
(3) ;
;
Français
