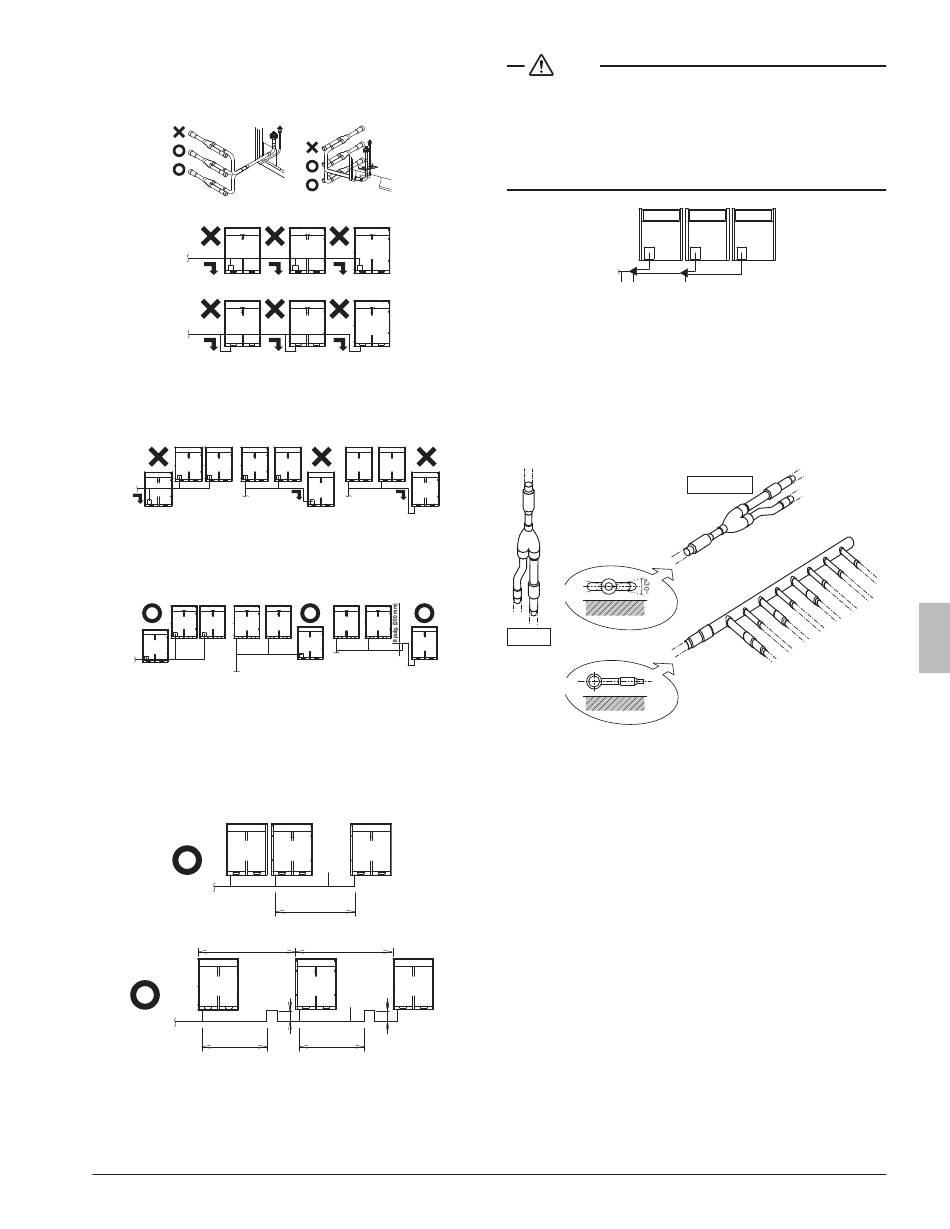

• Para evitar el riesgo de retención de aceite hacia la unidad exterior
más alejada, siempre conecte la válvula de cierre y los tubos entre
las unidades exteriores, como se muestra en las 4 posibilidades
correctas de la siguiente figura.
Patrones prohibidos: cambiar al patrón 1 o 2
1
2 2
1
2 2
1 Hacia las unidades interiores
2 El aceite se acumula hacia las unidades exteriores más
externas
Cambie la configuración como se muestra en la siguiente figura
1
1
2
1 Hacia las unidades interiores
2 El aceite se acumula hacia las unidades exteriores más
externas
Configuración correcta
1
1
1 Hacia las unidades interiores
• Si la longitud de los tubos entre las unidades exteriores excede los
6,5 pies (2 m), cree un levantamiento de 8 pulg. (200 mm) o más
en la línea de succión de gas y gas de alta y baja presión con una
longitud de 6,5 pies (2 m) desde el equipo.
Si ≤ 6,5 pies (2 m)
1
Si > 6,5 pies (2 m)
c
1
a
1 Hacia las unidades interiores
2 Tubos entre las unidades exteriores
a ≤ 6,5 pies (2 m)
b ≥ 8 pulg. (200 mm)
c > 6,5 pies (2 m)
Español
2
2
1
2 2
1
2
a
c
2
a
b b
NOTA
En el caso de un sistema de varias unidades exteriores, existen res-
tricciones sobre el orden de conexión del tubo de refrigeración entre
las unidades exteriores durante la instalación. Instale de acuerdo
con las siguientes restricciones. Las capacidades de las unidades
exteriores A, B y C deben cumplir con las siguientes condiciones de
restricción: A≥B≥C.
A
1 2 3
1 Hacia la unidad interior
2 Equipo de tubos de conexión múltiple para unidades exte-
riores (primera ramificación)
3 Equipo de tubos de conexión múltiple para unidades exte-
riores (segunda ramificación)
8 .2 .6 . Ramificación de los tubería de refrigerante
1 Para instalar el equipo de refrigerante de ramificación, consulte el
manual de instalación suministrado con el equipo.
1
A
Vertical
1
B
1 Superficie horizontal
• Monte la junta REFNET de modo que permita realizar la conexión
horizontal o verticalmente.
• Monte el colector REFNET de modo que permita realizar la co-
nexión horizontalmente.
B C
Horizontal
