I. Montage - continuation
Monter la commande sur le toit de la cabine dans une place
bien accessible.

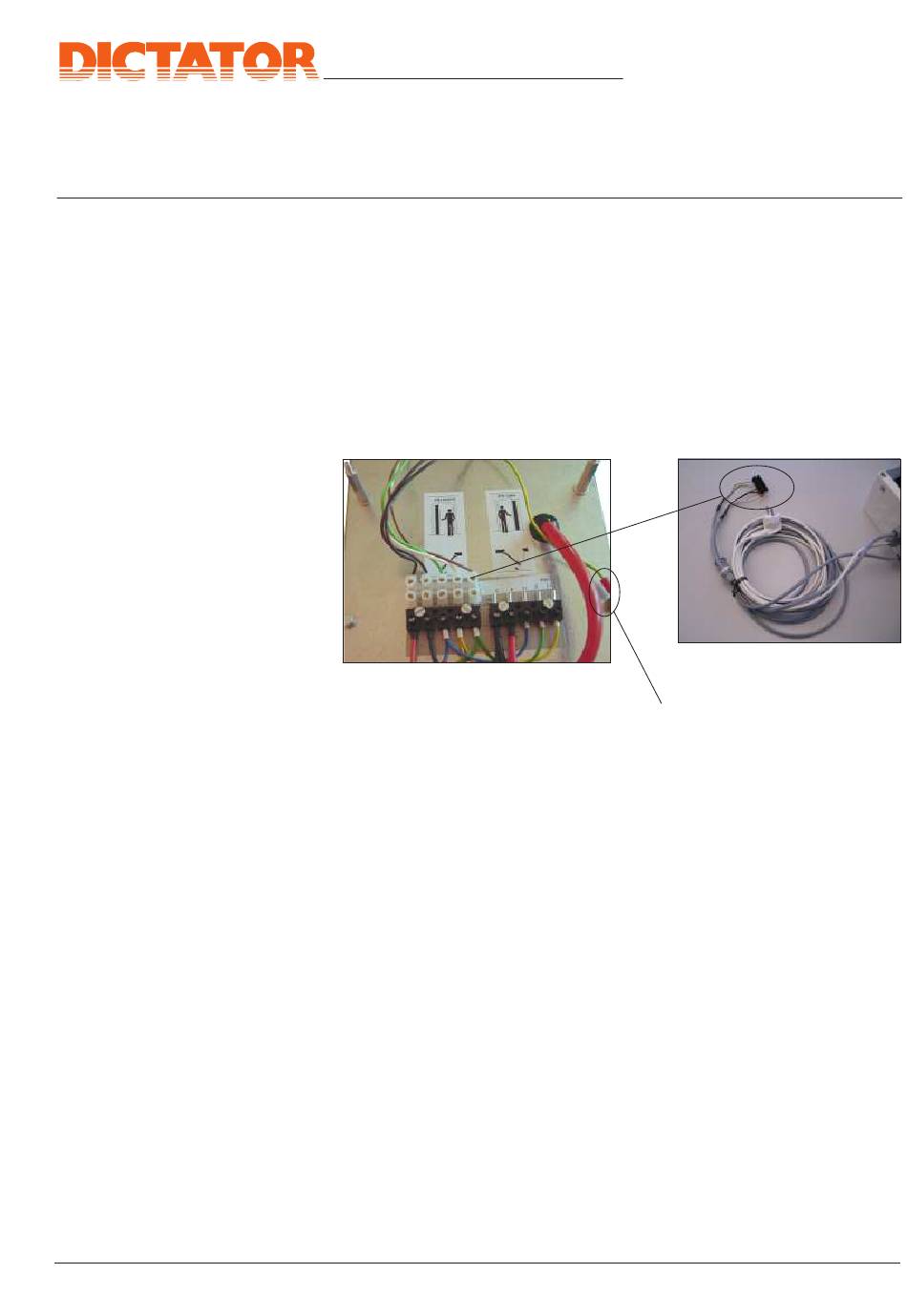

Introduire le connecteur mâle à 5 pôles du câble de
branchement commande - motorisation (ill. 6) dans le
connecteur correspondant de la motorisation (ill. 6) (dépendant
du sens d'ouverture de la porte). Les connecteurs sont marqués
d'autocollants correspondants. En plus, il faut raccorder le câble de
mise à la terre.
Manuel technique DICTAMAT 304AZ
avec armoire SQUARE 820AZ
Ill. 6
Connecteur du câble de mise
à la terre
Ill. 7
Page 01.042.03
