5.3
Anwendung der Signal-
klemme

Digisystem, Wie funktioniert die Signalklemme?

Leitungsortung mit der Signalklemme

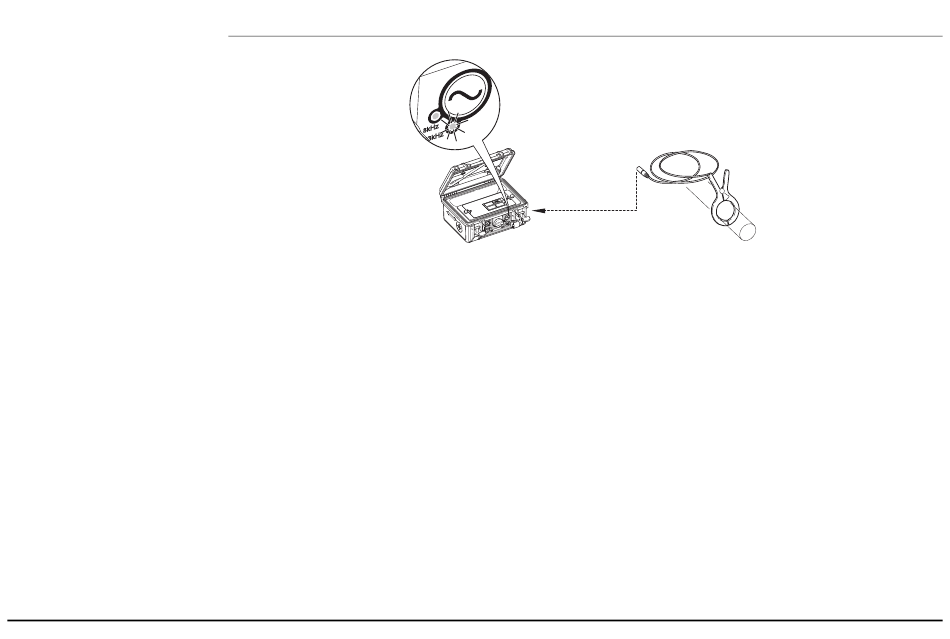

1. Die Signalklemme an den Transmitter anschließen.
2. Die Spannklammer öffnen und um die zu ortende Leitung klemmen.
3. Schalten Sie den Transmitter ein und wählen Sie die benötigte Ausgabeleistung, stellen
Sie die Ausgabefrequenz entsprechend der Klemme ein. Das Ortungssignal ist ausrei-
chend stark, wenn die Ausgabepegel LED und der Ton von pulse (blinkend) auf kontinu-
ierlich wechseln.
4. Orten Sie die Länge der Leitung mit dem Locator, der auf die gleiche Frequenz eingestellt
ist.
• Stellen Sie sicher, dass die Klemme gut befestigt ist.
• Stellen Sie sicher, dass die Transmitter Ausgabefrequenz der Frequenz der Siganlklemme
entspricht. Auf dem Typenschild der Signalklemmen können Sie dei Frequenz überprü-
fen.
3
1
2
