4
4.1
Beschreibung
4.2
Leitfähiger Antennen-
stab Hauptkompo-
nenten
Digisystem, Wie funktioniert der leitfähige Antennenstab?
Wie funktioniert der leitfähige Antennenstab?

Allgemeine Information

Der leitfähige Antennenstab ist ein Ortungszubehör, mit dem nicht-leitende Rohre oder
Kanäle mit kleinem Durchmesser geortet werden können. Er kann im Linien- oder Sonden-
modus verwendet werden.

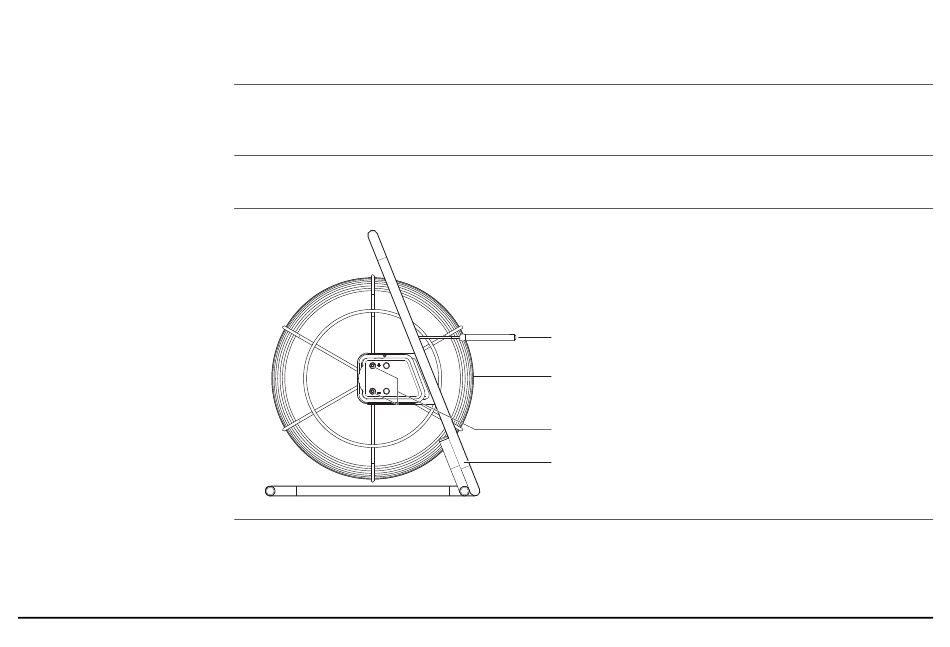

Leitfähiger Antennenstab Übersicht
a) Spulenende: Sondenmodus
Zur exakten Bestimmung des Stabendes.
b) Stab: Linienmodus
a
Flexibles Glasfaser Mantelkabel mit
Kupferdrähten zur Signalführung.
b
c) Signalanschlussbuchse
Zum Anschluss an den Transmitter.
d) Gestelle
c
Zur Aufbewahrung des leitfähigen Anten-
nenstabs. Kann in der Vertikalen (siehe
d
Bild) und Horizontalen verwendet
werden.
43
