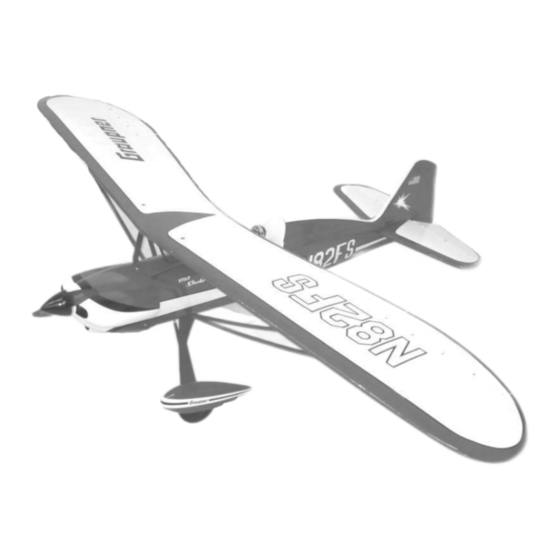

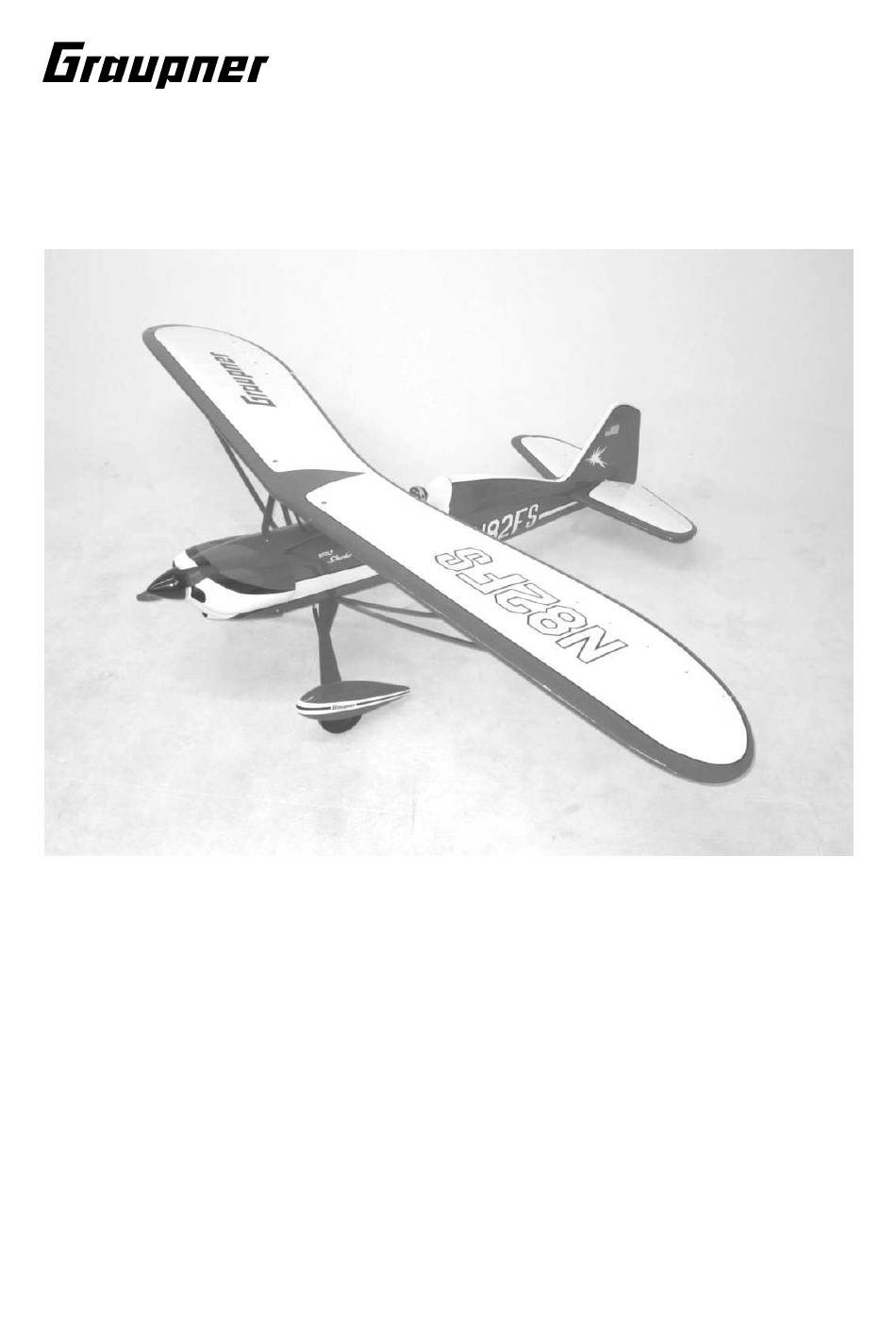

- Page 1 Réf.Cde. 9588 9588.GT33 NOTICE DE MONTAGE STARLET 2400 Pour moteurs thermiques jusqu'à 33 cm³ Moteurs électriques Radiocommandé HoTT 4 voies GRAUPNER GmBH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Sous réserve de modifications! Et d'erreurs d'impression 04/2012...
- Page 2 Vous pouvez faire cela en ponçant légèrement ou avec un produit de rinçage non gras. Ceci est également vrai pour les surfaces qui devront être peintes, pour une GRAUPNER GmBH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Sous réserve de modifications! Et d'erreurs d'impression...
-
Page 3: Motorisation Électrique Recommandée
Vous pouvez monter des servos de dimensions standards. Pour l’accu de réception, nous vous conseillons: deux accus de réception GRAUPNER LiFe 2/2900 6,6V JR Réf.Cde.7672.2, accus qui demandent un bon entretien avant et après le vol. Pour l'interrupteur Marche/Arrêt , nous vous conseillons le PRX 5A Réf.Cde. - Page 4 à votre détaillant avant le montage. Coupez un bras des palonniers selon la photo ci-dessous puis montez-les sur les servos, lorsque ceux-ci sont au neutre. GRAUPNER GmBH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Sous réserve de modifications! Et d'erreurs d'impression...
- Page 5 Avec un fer à souder bien chaud, dégagez les fentes de logement des guignols puis collez les guignols avec de la colle UHU plus. GRAUPNER GmBH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Sous réserve de modifications! Et d'erreurs d'impression...
- Page 6 M4x12 mm. Ne pas trop serrer les vis, si la tête de la vis repose sur la face d'appui, c'est bon. GRAUPNER GmBH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Sous réserve de modifications! Et d'erreurs d'impression...
- Page 7 Avec un fer à souder bien chaud, dégagez les fentes de logement des guignols puis collez les guignols avec de la colle UHU plus. GRAUPNER GmBH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Sous réserve de modifications! Et d'erreurs d'impression...
- Page 8 Sur les extrémités filetées des habans, montez un écrou M3 et une chape et fixez la chape sur le point d'attache du hauban. GRAUPNER GmBH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Sous réserve de modifications! Et d'erreurs d'impression...
- Page 9 Après séchage de la colle, et conformément à la photo de droite, découpez/limez la fente qui va du perçage au bas du carénage. GRAUPNER GmBH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Sous réserve de modifications! Et d'erreurs d'impression...
- Page 10 Sur le fond du fuselage, recherchez par tâtonnnement les trous de fixation du train et dégagez-les avec un fer à souder chaud. Vissez maintenant les deux jambes de train, avec les ressorts et les haubans sur le fuselage. GRAUPNER GmBH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Sous réserve de modifications! Et d'erreurs d'impression 04/2012...
- Page 11 à souder chaud. Le guignol est monté sur la gouverne de manière à dépasser de la même longueur de part et d'autre de la gouverne. GRAUPNER GmBH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Sous réserve de modifications! Et d'erreurs d'impression...
- Page 12 Fixez les câbles aller-retour sur le palonnier du servo comme indiqué sur la photo. Tendre les câbles en vissant les chapes. GRAUPNER GmBH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Sous réserve de modifications! Et d'erreurs d'impression...
- Page 13 Freinez toutes les vis avec du frein-filets UHU. Vous pouvez maintenant visser la partie centrale de l'aile sur le baldaquin. GRAUPNER GmBH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Sous réserve de modifications! Et d'erreurs d'impression...
- Page 14 Pour éviter que le réservoir ne se déplace en vol, les deux couples supports sont collées dans le fuselage, selon la photo ci-dessous. GRAUPNER GmBH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Sous réserve de modifications! Et d'erreurs d'impression...
- Page 15 Chc. L'allumage est monté sur le couple moteur, à l'arrière de l'échappement. GRAUPNER GmBH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Sous réserve de modifications! Et d'erreurs d'impression...
- Page 16 écrous et des entretoises en aluminium. Reportez les trous de fixation sur le support moteur et les percez au diamètre des vis. GRAUPNER GmBH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Sous réserve de modifications! Et d'erreurs d'impression...
- Page 17 Les accus de propulsion sont fixés dans le fuselage avec la platine. L'avant de la platine accus se prend dans le dégagement du couple avant et est fixé à l'arrière avec une vis platique. Raccourcisez la vis en conséquence. GRAUPNER GmBH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Sous réserve de modifications! Et d'erreurs d'impression...
- Page 18 La platine accus est glissée dans le fuselage par l'ouverture du Cockpit de manière à ce que le téton avant se prenne dans le couple avant, et fixée avec la vis plastique pour éviter tout déplacement en vol. GRAUPNER GmBH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Sous réserve de modifications! Et d'erreurs d'impression...
- Page 19 être monté soit sur le flanc gauche du fuselage, soit sur le flanc droit. Vissez maintenant le pare-brise du cockpit comme indiqué sur la photo. Collez une bande de ruban adhésif transparent sur l'avant du pare-brise. GRAUPNER GmBH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Sous réserve de modifications! Et d'erreurs d'impression 04/2012...
-
Page 20: Important
(gauche/gauche). En déplaçant le manche de commande de la profondeur vers l’arrière, vers soi, la gouverne de GRAUPNER GmBH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Sous réserve de modifications! Et d'erreurs d'impression... - Page 21 • Respectez impérativement le centrage et les débattement des gouvernes! Le modèle doit être centré et les débattements des gouvernes ajustés en conséquence. GRAUPNER GmBH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Sous réserve de modifications! Et d'erreurs d'impression 04/2012...
-
Page 22: Radiocommande
• Les colles contiennent des solvants, qui, dans certaines conditions, peuvent s’avérer dangereux pour la santé. C’est pourquoi, respectez scrupuleusement les consignes d’application et d’utilisation données par le fabricant du produit en question. GRAUPNER GmBH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Sous réserve de modifications! Et d'erreurs d'impression 04/2012... - Page 23 • Lorsque vous „travaillez“ sur le moteur, veillez à ce que celui-ci soit fixé correctement, il en est de même pour le modèle, qui lui aussi, doit être maintenu correctement. GRAUPNER GmBH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Sous réserve de modifications! Et d'erreurs d'impression...
- Page 24 Dans la mesure ou le texte législatif ne le précise pas explicitement, la responsabilité de la société GRAUPNER ne peut être engagée en aucun cas, quelqu’en soit les raisons et les conséquences (y compris les blessures sur personnes, mort, dégâts sur immeubles, pertes de chiffres d’affaires ou autres...
- Page 25 Déclaration de conformité fabricant: Si une pièce, que nous avons mise sur le marché allemand, devait présenter un défaut ou un vice caché (conformément au § 13 BGB), nous, Société Graupner GmbH, Henriettenstrasse 94-96 D-73230 Kirchheim/Teck & Co KG nous nous engageons à...
- Page 26 Vérifications avant le décollage Avant chaque vol, vérifiez le bon fonctionnement de toutes les commandes et faites un essai de portée. Montez l'antenne et déployez-la entièrement. Allumez l'émetteur GRAUPNER GmBH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Sous réserve de modifications! Et d'erreurs d'impression...
- Page 27 • Si vous remisez votre modèle pour une période assez longue, nettoyez et graissez ensuite toutes les pièces en mouvement. GRAUPNER GmBH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Sous réserve de modifications! Et d'erreurs d'impression...
