> Où placer les sondes de températures
> Les sondes sont repérées, par une bague rouge pour la sonde chaude et une bague bleue pour la sonde
froide.
> Les sondes de températures sont appairées. Elles doivent porter le même numéro de série.
> Des doigts de gant de contrôle identiques aux doigts de gant des sondes doivent être
installés à proximité des sondes.
> Prévoir une hauteur de dégagement pour extraire les sondes et le thermomètre
étalon de leurs doigts de gant (hauteur de dégagement indispensable = 360 mm
pour le thermomètre étalon).

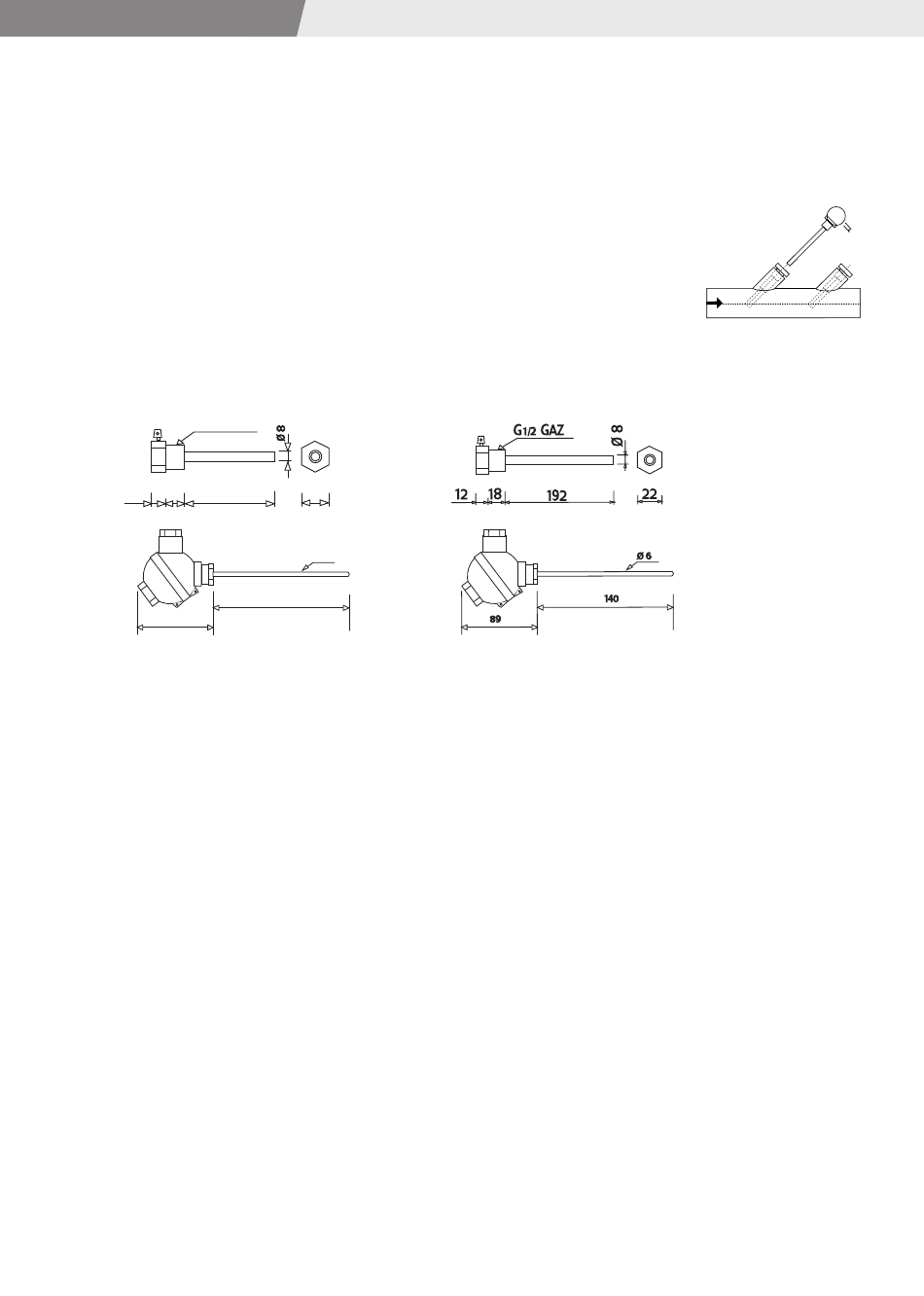

> Caractéristiques dimensionnelles des sondes et des doigts de gant
G1/2 GAZ
G1/2 GAZ
12
12
18 18
102
102
89
89
CF 801- CF 802- CF 803
Ø 20 à 150 mm
Les types PH14XX sont à utiliser avec un CF 800 PT100 et les PH54XX avec un CF 800 PT500
> Comment installer les sondes
- Les sondes doivent être insérées dans les doigts de gant.
- Ne pas serrer la vis pour bloquer la sonde dans le doigt de gant, cette vis est utilisée pour le plombage.
- Les sondes sont livrées pré-câblées à 10 mètres. Il est impossible de rallonger les câbles (longueur maximum
30 m , à préciser à la commande). Ne pas mélanger les câbles des sondes avec des câbles de puissance.
- La position des doigts de gant est soumise à certaines règles simples décrites dans la documentation
nommée "doigts de gant".
> Mise sous tension
- Lors de l'installation et du cablage électrique du CF800 il est impératif que celui-ci soit hors tension avec
la batterie débranchée
- Avant de mettre sous tension contrôler le câblage.- Vérifier que les poids d'impulsion sont les mêmes entre
l'intégrateur et le mesureur.
- Vérifier que le mesureur est bien positionné conformément au marquage du produit : sur l'aller ou sur
le retour.
22
22
Ø 6
Ø 6
140
140
CF 801- CF 802- CF 803
Ø 200 à 400 mm
