FR
1- Purge d'air
Le compteur Ultrasonic doit être correctement purger en air pour son bon fonctionnement (cf.
LCD après une purge correctement réalisée (cf.
LCD après une purge incomplète. L'icon "air dans la canalisation" clignote sur le LCD. (cf.
2- Raccordement de la sortie pulse (cf.
Marron = Pulse
Gris = Terre
Jaune = Cable alarm coupé ou Direction du Flux
Note: Itron recommande un fi l conducteur pré-collé ou plein de 0,4 à 0,9 mm de diamètre, maximum de 2,1 mm
(isolation de fi l individuel). L'utilisation de fi ls non liés peut produire une connexion peu fi able lors de l'utilisation de
connecteur d'étanchéité de type UY2 (BX) pour joindre des fi ls. La longueur totale du câble supplémentaire doit être au
maximum de 1,5 m.
3- Condition environnementale
Classe environnementale
Restriction pour les fortes températures
sur la base d'une année
Température de stockage
Transport
Classe électromagnétique
4- Écran
4.1 Condition générale (cf.
Le capot de la coiffe doit être fermé afi n d'éviter le contact direct de l'écran avec le soleil.

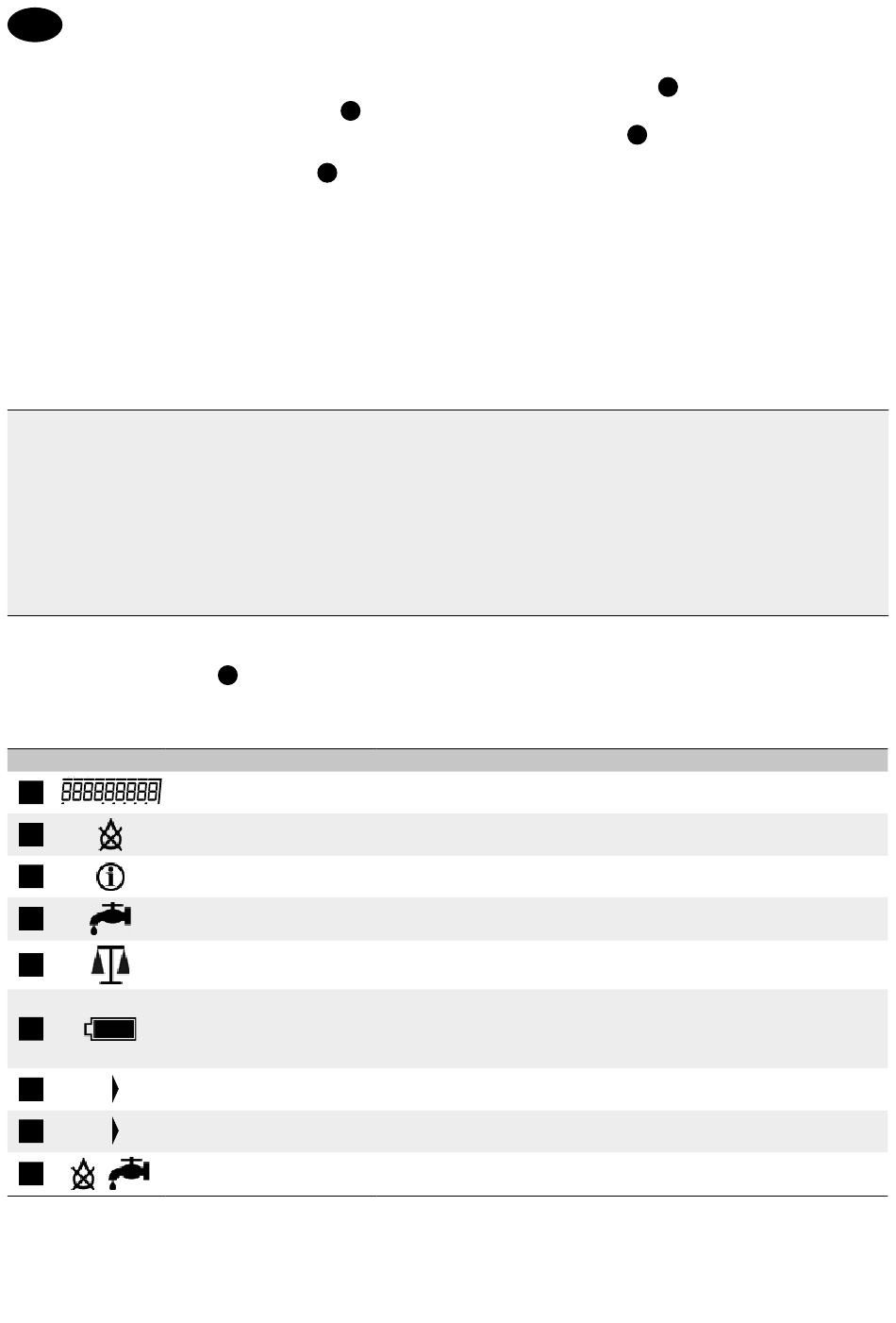

4.2 Vue d'ensemble de l'écran
Icons
1
2
Indicateur d'alarme système
3
4
5
Indicateur de recalibration
6
7
Indicateur d'unité de volume
m
3
8
Indicateur d'unité de débit
m /h
3
9
4.3 Activation / Contrôle de l'écran LCD
Le LCD est contrôlé par le couvercle. Lorsque l'on ouvre le couvercle, l'écran s'allume.
L'ouverture du couvercle lance automatiquement la séquence d'affi chage.
Si le couvercle reste ouvert, l'écran LCD s'éteint après une séquence complète.
2
)
4
)
5
Information
Index principal 8/9 digits
Alarme présence d'air
ou application
Indicateur de fuite
Indicateur de Mode Test
Indicateur de niveau de
batterie
)
-25°C à 70°C
3 mois max 55°C 18 heures/jour & max 70°C 6 heures/jour
9 mois max 30°C 18 heures/jour & max 50°C 6 heures/jour
5°C à 35°C
Min -25°C (< 72 heures en continue)
Max +70°C (< 72 hours en continue)
E2
E1 (pour la sortie pulse)
Blinking
--
Air dans la canalisation supérieur
à 1 minute
Alarme système ou application
Fuite
Recalibration produit terminé
Batterie restante 12 mois
(Après la date de fi n de vie prévue
de la batterie, Les FDR ne sont pas
sauvegardés en mémoire)
Débit détecté
--
--
)
1
)
3
Permanent
Séquence d'affi chage :
Index, Débit, ...
--
Écran d'alarme système
--
Produit en mode Test
--
--
Débit actuel
Affi chage d'alarme application
