SMØRING
Ingersoll–Rand nr. 50
Bruk Ingersoll–Rand nr. 115–1LB for rutinemessige
eksterne smøringer av støtmekanismen gjennom
hammerhusets smøreanordning.
Bruk Ingersoll–Rand nr. 105–1LB eller Ingersoll–Rand
105–8LB når støtmekanismen demonteres og monteres.
Bruk alltid en smørepotte sammen med disse verktøyene.
Vi anbefaler følgende filter–smøre–regulator enhet:
For USA – nr. C18–03–FKG0–28
Internasjonalt – C18–C3–FKG0
LUFTTILFØRSEL (FRÅ KOMPRESSOR)
FØRSTEGANGSBRUK AV VERKTØY
3/8" KOPLING ELLER STØRRE
(I–R DEL NR. MSCF33)
I–R DEL NR. MSPM32 (HAN)
I–R DEL NR. MSPF32 (HUN)
3/8" LUFTSLANGE MED 1/4"
NPT TILKOPLINGER
Sett ikke noe kundeidentifikasjoner på noen del av dette
verktøyet som ikke er metall. Hvis det gjøres kan dette
virke inn på ytelsen av verktøyet.
HOVEDRØRET ER 3 GANGER
STØRRE ENN INNTAKET TIL
VERKTØYET.
TIL
LUFTKRETSEN
TIL
VERKTØYET
SMØREENHET
REGULATOR
AVGRENINGSRØR ER 2
GANGER STØRRE ENN
INNTAKET TIL VERKTØYET.
DRENER MED JEVNE
MELLOMROM.
13
OBS
FILTER
KOMPRESSOR

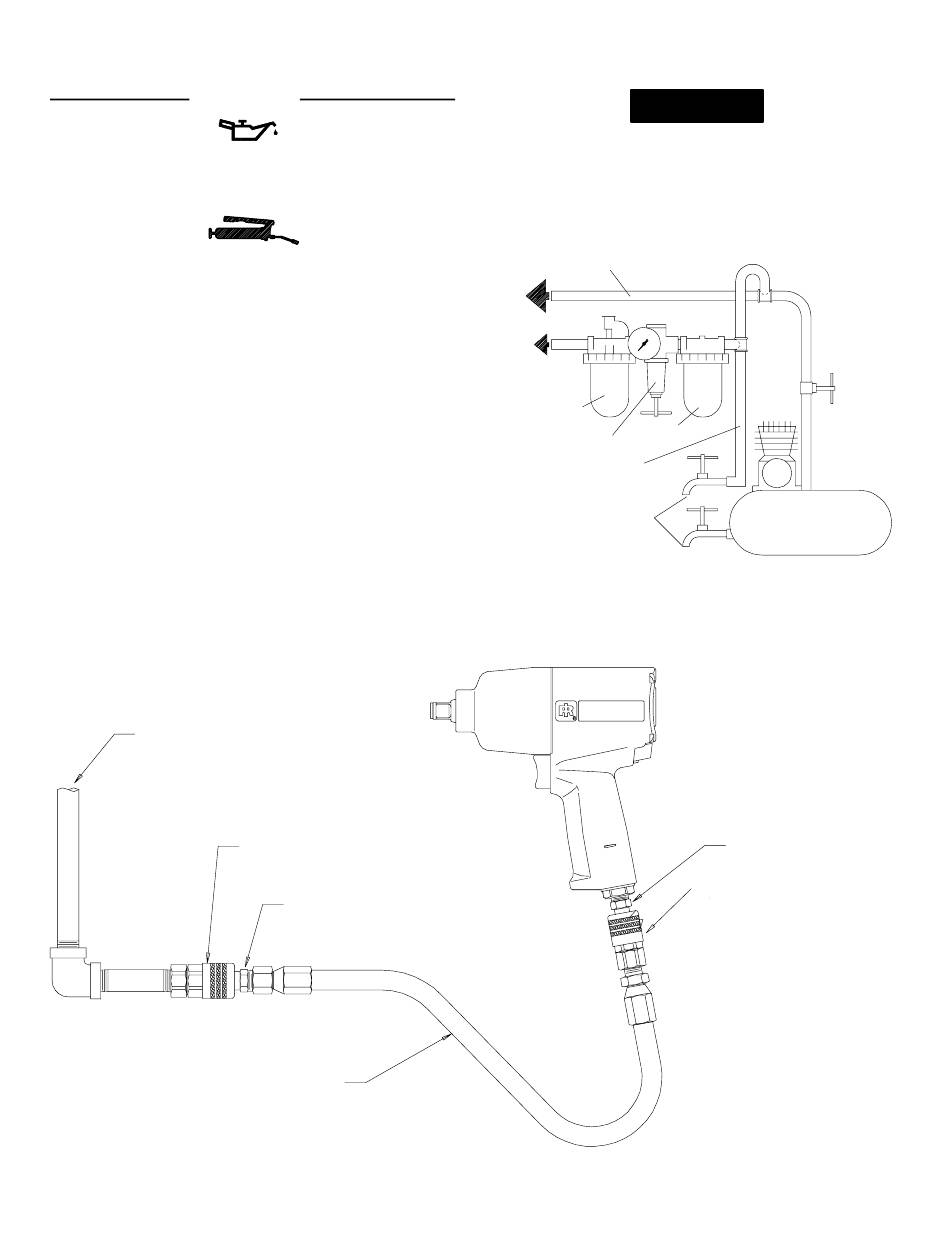

(Tegning TPD905–1)
I–R DEL NR. MSPM32
3/8" KOPLING ELLER STØRRE
(I–R DEL NR. MSCF32)
(Tegning TPD1674–2)
