LUBRIFICAZIONE
Ingersoll–Rand Nr. 50
Ingersoll–Rand Nr. 115–1LB per lubrificazione esterna
di routine del meccanismo dell'attrezzo ad impulsi
attraverso l'ingrassatore posto sulla cassa del martello.
Usare Ingersoll–Rand Nr. 105–1LB o Ingersoll–Rand
105–8LB quando si smonta e si monta il meccanismo ad
impulsi.
Con questi attrezzi usare sempre un lubrificatore di linea.
Si raccomanda l'uso del seguente gruppo
filtro–regolatore–lubrificatore:
per gli USA – Nr. C18–03–FKG0–28
per gli altri paesi – C18–C3–FKG0
ALIMENTAZIONE ARIA (DAL COMPRESSORE)
FLESSIBILE ARIA DI 3/8"
CON ACCESSORI NPT
DI 1/4"
MESSA IN SERVIZIO DELL'ATTREZZO
RACCORDO DI 3/8" O MAGGIORE
(I–R PARTE NR. MSCF33)
I–R PARTE NR. MSPM32 (MASCHIO)
I–R PART NR. MSPF32 (FEMMINA)
ATTENZIONE
Non contrassegnare alcuna superficie non metallica su
questo attrezzo con i codici di identificazione del cliente.
Ciò potrebbe compromettere le prestazioni dell'attrezzo.
TUBAZIONE
PRINCIPALE, 3 VOLTE
LA DIMENSIONE
ALL'IMPIANTO DELL'ENTRATA ARIA
PNEUMATICO DELL'UTENSILE
ALL'UTENSILE
PNEUMATICO
LUBRIFICATORE
REGOLATORE
DIRAMAZIONE, 2 VOLTE
LA DIMENSIONE
DELL'ENTRATA ARIA
DELL'UTENSILE
13
FILTRO
COMPRESSORE
SVUOTARE
REGOLARMENTE

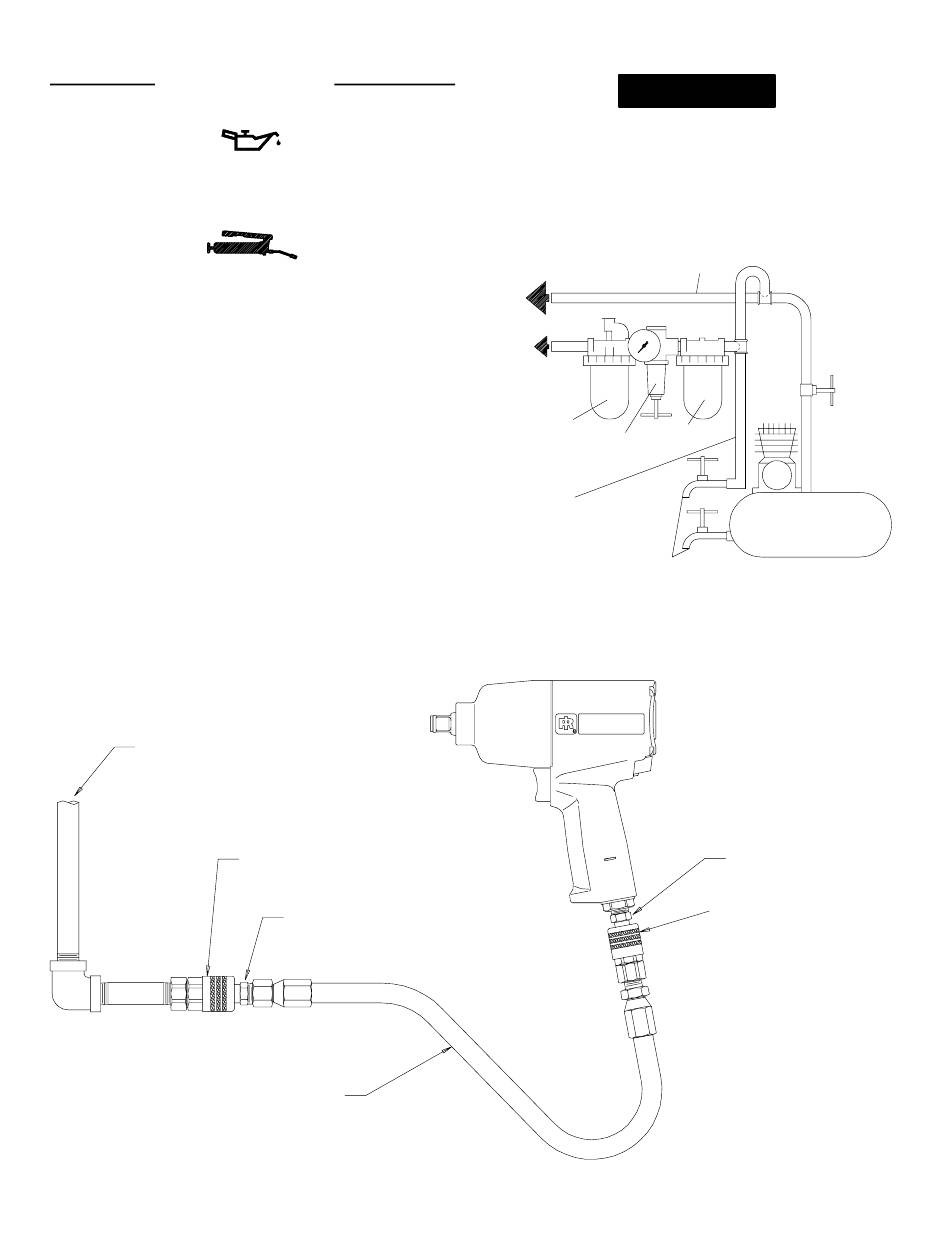

(il disegno TPD905–1)
I–R PARTE NR. MSPM32
RACCORDO DI 3/8"
O MAGGIORE
(I–R PARTE NR. MSCF32)
(il disegno TPD1674–2)
