VOITELU
Ingersoll–Rand nro. 50
Ingersoll–Rand nro. 115–1LB on tarkoitettu
iskumekanismin ulkopuoliseen voiteluun työkalun
rungossa olevan voitelunipan kautta.
Käytä iskumekanismin purkamiseen ja kokoamiseen
Ingersoll–Rand nro. 105–1LB tai Ingersoll–Rand
nro. 105–8LB –tuotteita.
Käytä aina paineilmavoitelua työkalujen yhteydessä.
Suosittelemme seuraavaa suodatin–voitelu–paineensäätö
–yhdistelmälaitetta:
Käytössä Amerikan Yhdysvalloissa –
nro. C18–03–FKG0–28
Kansainvälisessä käytössä – nro. C18–C3–FKG0
ILMANSYÖTTÖ (KOMPRESSORISTA)
1/4" NPT–KIINNITTIMILLÄ
VARUSTETTU 3/8"–ILMALETKU
TYÖKALUN KÄYTTÖÖNOTTO
3/8" –LIITIN TAI SUUREMPI
(I–R OSANUMERO MSCF33)
I–R OSANUMERO MSPM32 (UROS)
I–R I–R OSANUMERO MSPF32 (NAARAS)
Älä tee mihinkään tämän työkalun epämetallisista
materiaaleista valmistettuun pintaan merkintöjä (esim.
syövytetyt tai kaiverretut asiakastunnukset). Tällaisilla
merkinnöillä saattaa olla vaikutus työkalun
suoritusarvoihin.
PÄÄPAINEILMALINJA LÄPIMITALTAAN
KOLME KERTAA PAINEILMATYÖKALUN
LIITINAUKON KOKOINEN
PAINEILMAJÄRJESTELMÄÄN
PAINEILMA–
TYÖKALUUN
VOITELUYKSIKKÖ
SUODATIN
PAINEENSÄÄDIN
PAINEILMAN HAARALINJA
LÄPIMITALTAAN KAKSI KER-
TAA PAINEILMATYÖKALUN
LIITINAUKON KOKOINEN
TYHJENNÄ
SÄÄNNÖLLISESTI
18
VAROITUS
KOMPRESSORI

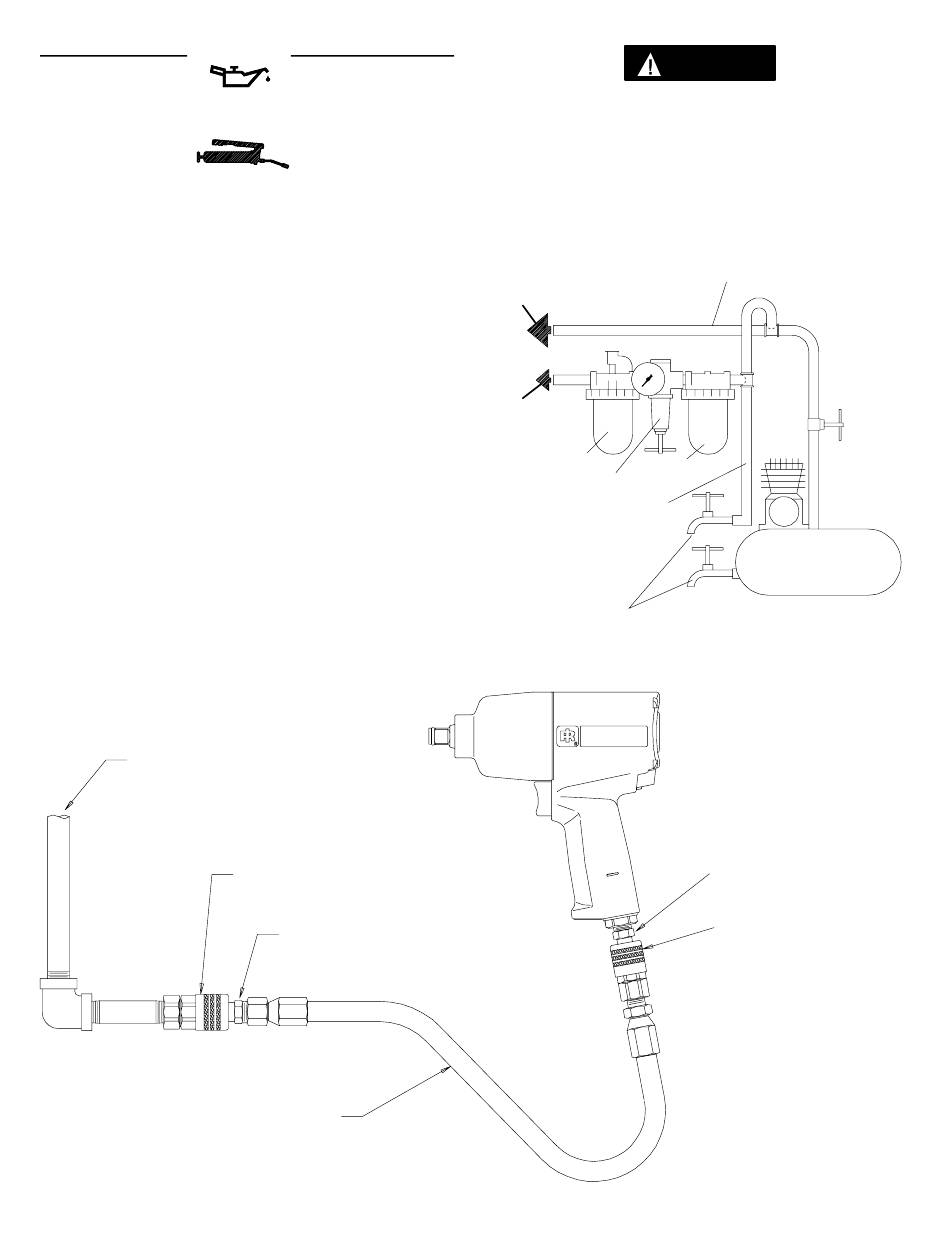

(Kuva TPD905–1)
I–R OSANUMERO MSPM32
3/8" –LIITIN TAI SUUREMPI
(I–R OSANUMERO
MSCF32)
(Kuva TPD1674–2)
