Guide de conception – Instructions pour une installation intégrée simple

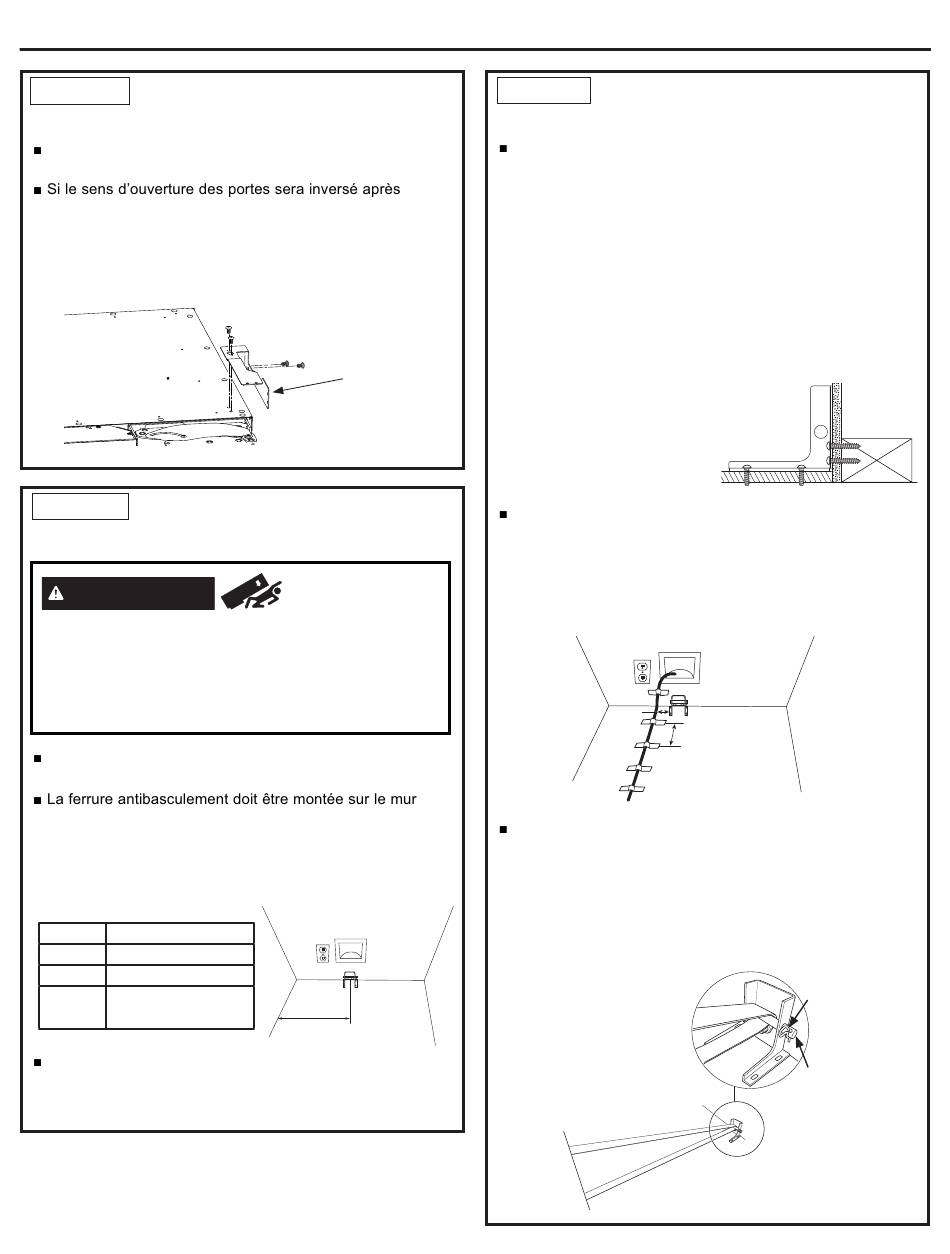

ÉTAPE 3 PRÉPARATION DE
L'APPAREIL POUR L'INSTALLATION
Placez l'appareil de droite devant l'ouverture à l'endroit où
vous prévoyez l'installer.
l'installation, le support de stabilisation du côté charnière
supérieure de la carrosserie devra être déplacé du côté
opposé. Retirez 4 vis cruciformes, faites pivoter le support
de stabilisation et posez-le sur le côté opposé de la
carrosserie.
ÉTAPE 4 INSTALLATION DE LA
FERRURE ANTIBASCULEMENT
AVERTISSEMENT
basculement.
Cet électroménager est lourd du haut.
Usez d'extrême prudence en le déplaçant afin de prévenir
un basculement susceptible d'occasionner des blessures
graves ou la mort.
Lisez et observez la totalité des
instructions d'installation pour connaître la façon de fixer
l'électroménager sur le dispositif antibasculement.
Retirez la ferrure antibasculement de la trousse de
quincaillerie.
arrière ou jusqu'à un maximum de 27 po (68,6 cm) depuis
le devant de l'ouverture. Utilisez le montage sur plancher
si la ferrure n'ira pas au mur (la visserie pour cette ferrure
est fournie pour un montage sur bois, montants d'acier ou
béton).
Appareil
De l'enceinte
18 po
10-7/8 po (27.62cm)
24 po
14-7/8 po (37.78cm)
30 po
18-7/8 po
(47.95cm)
En vous reportant au tableau, mesurez et marquez la
distance depuis le côté gauche de l'ouverture selon la
largeur du modèle à installer.
31-49133-1
Support de
stabilisation
Risque de
ÉTAPE4 INSTALLATION DE LA
FERRURE ANTIBASCULEMENT (suite)
Montez la ferrure antibasculement en la centrant d'après la
marque et à égalité du plancher, comme illustré. Marquez
3 trous pour le montage sur mur et 4 trous pour le montage
sur plancher.
MONTAGE SUR BOIS : Percez un trou de guidage de 2
po de profondeur avec un foret 3/16 po, puis posez des
tirefonds à l'aide d'une visseuse 7/16 po.
MONTAGE SUR BÉTON : Percez un trou de guidage de 2
po de profondeur avec un foret 5/32 po, puis posez des vis
Tapcon à l'aide une visseuse 7/16 po.
MONTAGE SUR ACIER : Percez un trou de guidage
avec un foret 1/2 po, puis posez les boulons à l'aide une
visseuse 7/16 po.
La ferrure doit être vissée
dans le PLANCHER ou le
MUR ARRIÈRE.
Fixez le tuyau d'eau avec du ruban-cache sur le mur
et le plancher à environ 3 po à la gauche de la ferrure
antibasculement. Appliquez du ruban tous les 5 po vers
le devant de l'ouverture (le ruban empêchera l'appareil de
rouler sur le tuyau d'eau pendant l'installation). N'appliquez
pas de ruban près du devant de l'armoire afin qu'il demeure
dissimulé sous l'appareil.
3"
Acheminez la bande vers le haut à l'arrière de l'appareil, à
travers la ferrure antibasculement.
1. Coupez l'attache de câble qui liait le rouleau de la
bande.
2. Placez la bande sur la face arrière de la cheville de
retenue.
3. Fixez la cheville de retenue sur la ferrure à l'aide de la
goupille bêta.
35
5"
Goupille
bêta
Cheville de
retenue
