Instructions d'installation - Panneau en acier inoxydable

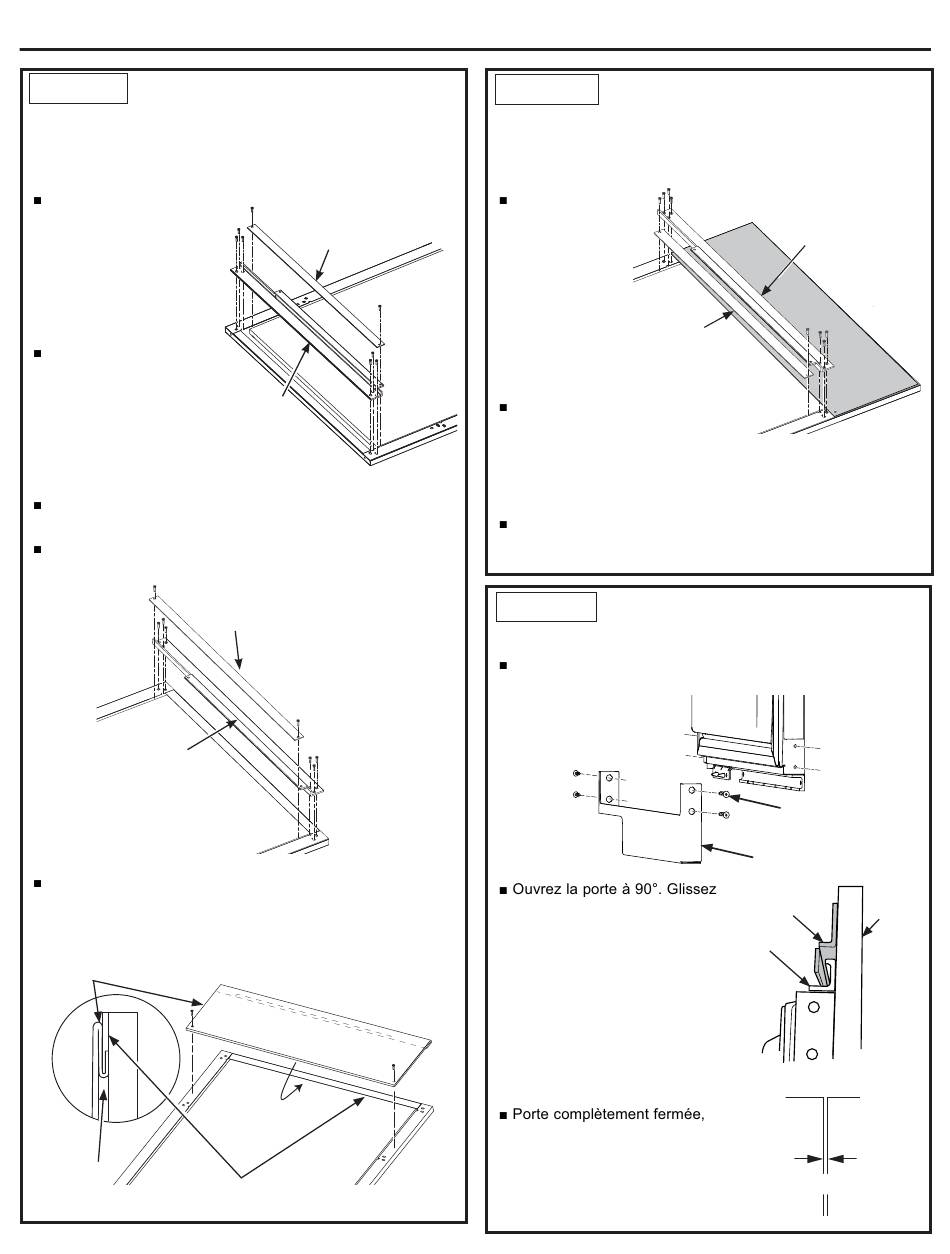

ÉTAPE 1 INVERSION DE L'OUVERTURE
DU PANNEAU DE PORTE EN ACIER
INOXYDABLE
(si requis) (suite)
Déplacez la bande
inférieure du panneau
vers le bas de la porte,
vers les deux (2) trous
vides situés de chaque
côté, et serrez-le avec
les deux (2) vis retirées
précédemment.
Installez le support de
montage inférieur au bas
du panneau de porte
dans le groupe de trois
trous inférieurs situés
de chaque côté. Utilisez
les six (6) vis Torx T20
retirées précédemment.
Retirez les six (6) vis Torx T20 maintenant le support de
montage supérieur.
Retirez les deux (2) vis Torx T20 maintenant la bande
supérieure du panneau.
Support
de montage
supérieur
Glissez le bord alterné du dessus de la porte dans le
crochet du panneau et poussez-le en place. Alignez les
deux (2) trous de vis du panneau et vissez-y deux (2) vis
Torx T20 pour fixer le panneau en place.
Panneau
Crochet
31-49133-1
Bande inférieure
du panneau
Support
de montage
inférieur
Bande
supérieure du
panneau
Bord
alterné
ÉTAPE 1 INVERSION DE
L'OUVERTURE DU PANNEAU DE
PORTE EN ACIER INOXYDABLE
(si requis) (suite)
Déplacez la
bande supérieure
du panneau vers
le bas, près des
groupes de 2
trous vides situés
de chaque côté
puis vissez-le en
utilisant les deux
(2) vis retirées
précédemment.
Déplacez
le support
de montage
supérieur du panneau de porte vers le groupe de trois trous
suivant situés de chaque côté et installez les six (6) vis Torx
T20 retirées précédemment..
Le dessus du panneau précédent est maintenant devenu le
bas du panneau.
ÉTAPE 2 INSTALLATION DU PANNEAU
SUPERPOSÉ
Enlevez le couvercle de charnière inférieure et conservez
les 4 vis Torx T30 pour installation ultérieure.
le panneau sur la porte avec
les supports de panneau
s'emboîtant avec les supports
de porte dans le haut et le bas
(assurez-vous de ne pas glisser
le panneau dans le contour de
l'armoire). Centrez le panneau
sur la porte, puis fermez la porte
lentement tout en surveillant le
panneau afin qu'il ne touche pas
aux armoires environnantes.
glissez avec précaution le
panneau vers l'armoire en laissant
un jeu requis de 1/8 po.
47
Support
de montage
supérieur
Bande
supérieure
du panneau
Vis Torx
T30
Couvercle
de charnière
inférieure
Support
de panneau
Support
de porte
Panneau Contour
superposé d'armoire
Jeu de 1/8 po
Panneau
