Danfoss Optyma Plus INVERTER Instructions page 32

Instruktioner

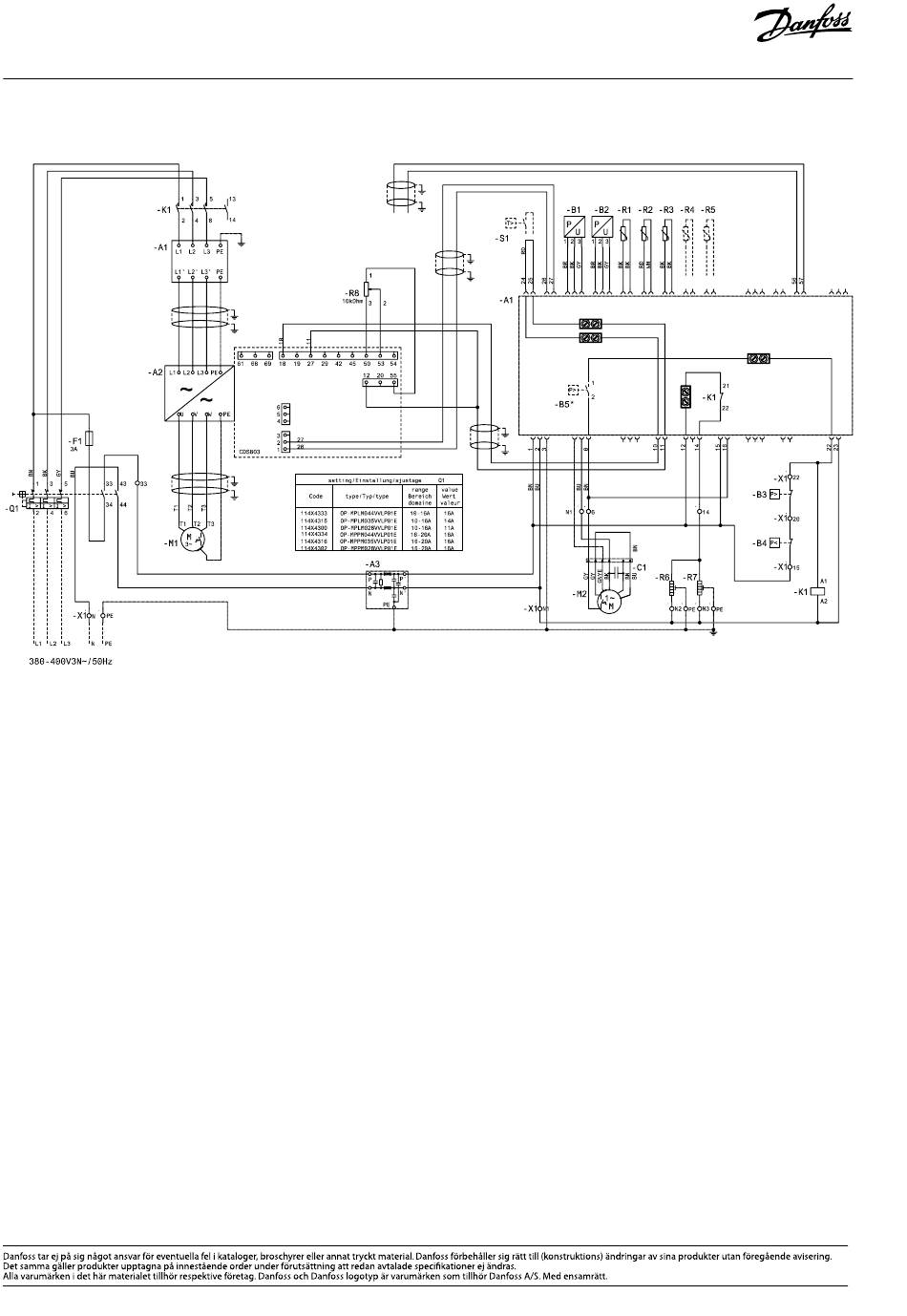

(WD2) - OP-MPLM028-035-044, OP-MPPM-028-035-044 - Kabeldragning för nödläge
A1 : RFI-filter (kompressor)
A2 : Frekvensomformare
A3 : RFI-filter (regulatorer)
A4 : Optyma
™ Plus Controller
B1 : Högtryckstransmitter
B2 : Lågtryckstransmitter
B3 : Högtrycksbrytare
B4 : Lågtrycksbrytare
B5* : Fläktvarvtalsregulator/Pres-
sostat
32 | © Danfoss | DCS (CC) | 2018.06
C1 : Driftskondensator (fläkt)
F1 : Säkring (styrkrets)
K1 : Kontaktor
M1 : Kompressor
M2 : Fläktmotor
Q1 : Huvudbrytare
R1 : Omgivningstemp. Givare
R2 : Hetgastemp. Givare
R3 : Suggastemp. Givare
R4,R5 : AUX-temp. Givare (tillval)
R6 : Vevhusvärmare
R7 : värmare för Oljeavskiljare
R8 : Kompressorvarvtals potentio-
meter
S1 : Rumstermostat (tillval)
X1 : Plint
Matning : Matningsspänning
Fläkt : Fläkt
Larm : Larm
Komp. : Kompressor
CCH : Vevhusvärmare
Aux : Tillbehör
FRCC.PI.041.A4.07
