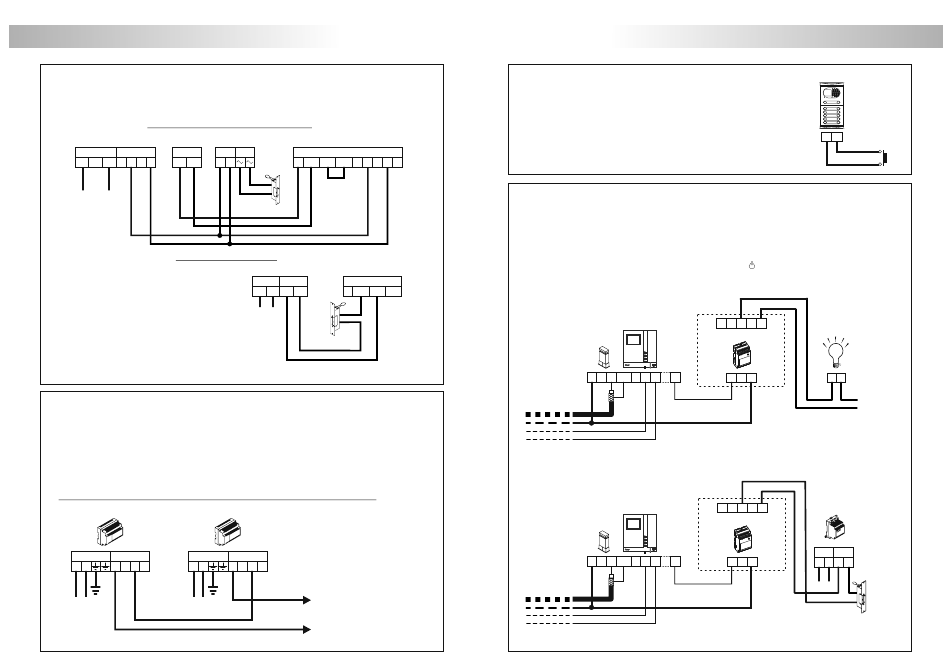

SCHÉMAS D'INSTALLATION
C
onnexion d'une gâche électrique (courant alternatif).
Si la gâche à connecter à la plaque est de courant alternatif, un transformateur TF-104 ou un
convertisseur EL502 devra êtré installé et connecter la gâche selon le schéma adjoint.
Convertisseur dc/ac EL502 avec gâche c.a
FA-PLUS/C
rev.938072 EL502
PRI SEC CN1 CN2 CN3
-
230110 0 - -
+ +
CV- CV+
Réseau
TF-104 avec gâche de c.a
( )
IMPORTANT: Si utilise le transformateur TF104
*
avec la gâche électrique en courant alternatif
et les lampes de la plaque, connecter
~1/~2 du groupe phonique avec Cv1/Cv2
respectivement du module EL500SE.
( ) 1
Connectez la varistance qui est fourni avec le circuit microprocesseur EL500SE
bornes de la gâche, (voir page 70).
U
tilisation de plusieurs alimentations.
Si l'installation dispose de plus de moniteurs ou postes d'appel que ne peut supporter une
alimentation (voir page 70), utiliser des alimentations supplémentaires jusqu'à obtenir la capacité
nécessaire. Pour cela, la première alimentation doit être connecté à la plaque et au premier
groupe de moniteurs ou postes; les groupes suivants seront connectés respectivement au positif
de l'alimentation supplémentaire qui leur est assignée.
Connecter le bornes négatives des alimentations entre elles.
NE PAS connecter les bornes positives des différentes alimentations entre elles
1 er FA-Plus 2e FA-Plus/C ou FA-Plus
PRI SEC PRI
~ ~ ~ ~
- -
+ +
Réseau Réseau
EL500SE
CN2
+ - CV2 CV1 +12 AP - - + +
( ) 1
Gâche
de c.a.
TF-104 EL500SE
PRI SEC CN2
~ ~ ~ ~ -
CV2 CV1 +12
( ) 1 ( )
*
Réseau
Gâche
de c.a.
directement sur les
.
SEC
- -
+ +
Vers le second groupe de
moniteurs/postes.
Vers la plaque et le premier
groupe de moniteurs/postes.
97 98
P
oussoir extérieur pour ouverture de porte.
Pour ouvrir la porte à n'importe quel moment au moyen d'un poussoir
extérieur, installer le poussoir entre les bornes 'AP' et ' ' du circuit
microprocesseur EL500SE.
Temps d'ouverture de la porte configurable à 3 ou 15 secondes, à
travers le micro-interrupteur Sw1-2 (voir page 64).
Cette fonction est spécialement utile pour permettre la sortie du
bâtiment sans l'utilisation d'une clef.
A
ctivation des dispositifs auxiliaires
avec les moniteurs Tekna Plus.
La activation de dispositifs auxiliaires requiert l'utilisation d'une unité relais SAR-12/24. Si le dispositif
doit être activé à partir de tous les moniteurs, câbler toutes les bornes A1 entre elles. Si au contraire,
chaque moniteur ou groupe de moniteurs a son propre dispositif auxiliaire, utiliser un relais SAR-
12/24 pour chacun d'eux, sans relier les bornes A1 des différents groupes de moniteurs.
Ce dispositif auxiliaire sera activé en pressant le bouton
indépendamment de la position dans laquelle se trouve le combiné.
Les applications les plus usuelles sont l'éclairage de l'escalier, la commande d'un portail
automatique, ...
CN4
_
+
Au distributeur/
plaque.
( )
* Le neutre d'alimentation de l'éclairage d'escalier est sérié à travers les contacts du relais SAR-12/24, le courant maximum
permit pour l'éclairage d'escalier: 1.8A.
Pour l'activation d'une seconde gâche électrique, un transformateur TF-104 sera nécessaire.
CN4
_
+
Au distributeur/
plaque.
( ) 1
Connectez la varistance
bornes de la gâche, (voir page 70).

CONNEXIONS OPTIONNELLES

–
du moniteur, à tout moment et cela,
NC NA C
Tekna Plus
SAR-12/24
V V
Malla A D A1 IN IN
in out
NC NA C
Tekna Plus
SAR-12/24
V V
A D A1
Malla IN IN
in
out
qui est fourni avec le circuit microprocesseur EL500SE
Plaque
AP _
Poussoir de commande
d'éclairage d'escalier
F
( )
220 Vca/
*
1.8A máx.
N
TF-104
PRI SEC
~ ~ ~ ~
(1)
Réseau
Gâche électrique
Vca.
directement sur les
