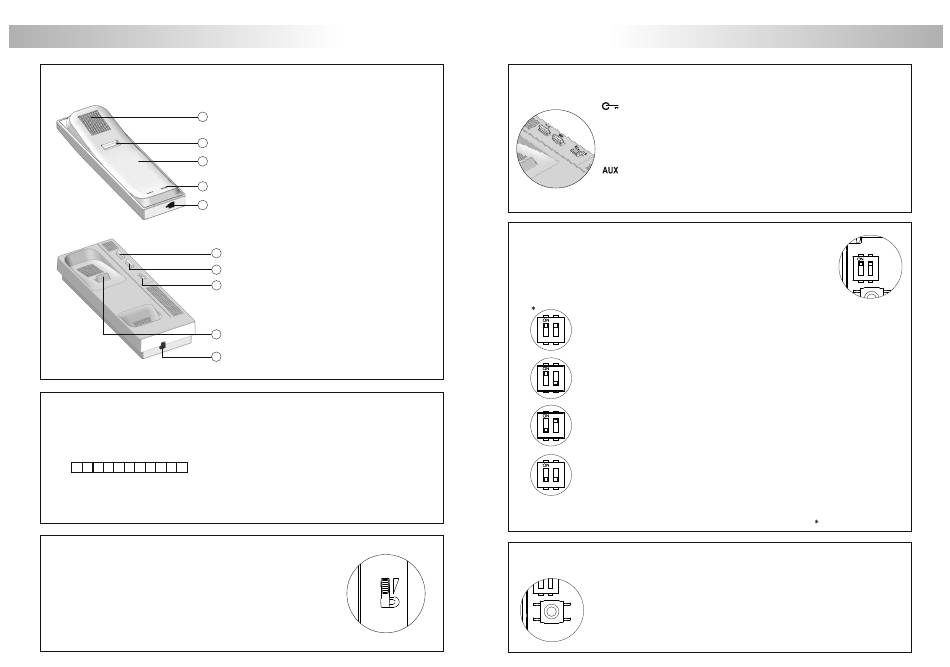

DESCRIPTION DU POSTE D'APPEL
b
d
a
c
e
f
h
i
g
e
D
escription du bornier de connexion.
+, - :
A , D :
Al :
_ A D _ HZ
+ Al SA + Int PA
HZ :
SA :
INT :
PA :
R
églage de volume .
Le poste d'appel permet el réglage de volume d'appel avec une valeur
maximum, moyen et déconnexion , avec le régulateur à 3 niveaux
situé sur le frontal droit du poste d'appel.
77
D
escription du poste d'appel T-540 Plus.
a.
Combiné.
b.
Grille HP.
c.
Micro.
d.
Système d'accrochage du combiné.
e.
Prise pour connecteurs du cordon.
f.
Poussoir d'activation de gâche.
g.
Touche de fin communication.
h. .
Poussoir de fonction auxiliaire
i.
Réglage du volume .
Positif, négatif.
Communication audio, digital.
Entrée pour poussoir extérieur gâche.
Entrée pour poussoir de porte palier.
Sortie sonnerie auxiliare SAV-90 .
Intercommunication.
Sortie activation relé aux. (18Vcc/0,5A max.)
MAX
OFF
78
DESCRIPTION DU POSTE D'APPEL
P
oussoirs-fonction.
Avec le combiné raccroché, permet de réaliser un appel panique aux
centrales de conciergerie configurées pour recevoir ce type d'appel.
Avec le combiné décroché, permet de réaliser un appel normal vers la
centrale principale. Durant le processus de réception d'appel ou une
communication, permet de commander la gâche électrique.
Poussoir de fonction auxiliaire, dépendant du configuré en le micro-
interrupteurs SW1 réalisera une des fonctions suivantes :
Auto-allumage, sortie "PA", appel à la centrale de conciergerie
secondaire et intercommunication.
D
escription des micro-interrupteurs de configuration.
Les micro-interrupteurs de configuration SW1 sont situés sur la partie gauche du
circuit et sont accessibles ouvrant le poste d'appel, permettant les fonctions
suivantes pour le poussoir de fonction auxiliaire P2
"Auto-allumage": micro-interrupteurs 1 et 2 en ON.
Avec le combiné décroché et à suite presser le poussoir de fonction, permettant
d'établir la communication audio avec la plaque qui a activée cette fonction,
1 2
sans avoir été appelé. Seulement est opérationnel sinon existe une opération en
des cours.
"S ortie PA": micro-interrupteurs 1en ON et 2 en OFF:
Indépendamment de la position du combiné et appuyant le poussoir de fonction,
1 2 permet d'activer la sortie "PA" du poste d'appel.
" Appel à centrale conciergerie secondaire
Avec le combiné décroché et à suite presser le poussoir de fonction , permet de
1 2 réaliser un appel à la centrale de
"Intercommunication": micro-interrupteurs 1 et 2 en OFF.
Avec le combiné décroché et à suite presser le poussoir de fonction,
1 2
réaliser la fonction d'intercommunication entre deux postes de la même habitation.
IMPORTANT : Sélectionner la fonction du poussoir auxiliare avant de programmer le poste.
D
escription du poussoir de programmation.
1 2
P3
Le poussoir de programmation P3 est situé sur la partie gauche du circuit et sont
accessibles ouvrant le poste d'appel. Permet au poste entrer en mode de
programmation avec la plaque (Voir procès de programmation page
SW1
1 2
P3
:
": micro-interrupteurs 1 en OFF et 2 en ON.
conciergerie configurée comme secondaire.
permet de
Valeur de fabrique
80 ).
