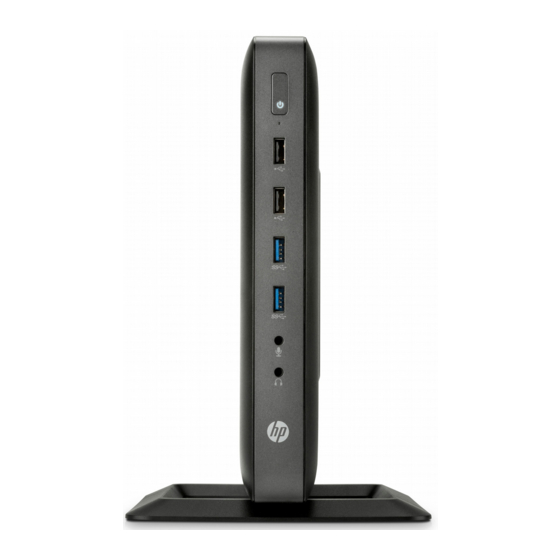

Client léger flexible HP t620

Publicité

Table des Matières
loading

Manuels Connexes pour HP t620

Sommaire des Matières pour HP t620

  • Page 1 Manuel de référence du matériel Client léger flexible HP t620...
  • Page 2 Microsoft et Windows sont des marques déposées aux États-Unis de Microsoft Corporation. Les garanties applicables aux produits et services HP sont décrites dans les documents de garantie accompagnant ces produits et services. Aucune partie du présent document ne saurait être interprétée comme une garantie...

  • Page 3: À Propos De Ce Livre

    À propos de ce livre AVERTISSEMENT ! Ce dessin indique que la non-observation des instructions peut entraîner des blessures ou la mort. ATTENTION : Le non-respect de ces instructions présente des risques, tant pour le matériel que pour les données qu'il contient. REMARQUE : Le texte ainsi défini fournit des informations importantes supplémentaires.
  • Page 4 À propos de ce livre...

  • Page 5: Table Des Matières

    Sommaire 1 Caractéristiques du produit ........................... 1 Fonctions standard ..........................1 Composants du panneau avant ......................2 Composants du panneau arrière ......................3 Utilisation du clavier ..........................4 Touche de logo Windows ....................5 Autres touches de fonction ....................5 Fonctions spéciales de la souris ......................
  • Page 6 Annexe B Retrait et remplacement de la batterie ..................34 Annexe C Utilisation du client léger ....................... 39 Entretien courant du client léger ......................39 orientations prises en charge ......................40 Orientation non prise en charge ......................42 Annexe D Décharges électrostatiques ......................43 Prévention des décharges électrostatiques ..................

  • Page 7: Caractéristiques Du Produit

    Caractéristiques du produit Fonctions standard Nous vous remercions d'avoir porté votre choix sur un client léger HP. Nous vous souhaitons des années d'utilisation de nos clients légers. Notre objectif est de vous proposer des clients à forte valeur ajoutée, simples à déployer et à gérer et vous offrant la puissance et la fiabilité souhaitées.

  • Page 8: Composants Du Panneau Avant

    Dans le cas où des dommages seraient subis par le périphérique de stockage flash à cause de l'exploitation avec un filtre d'écriture désactivé ou Page File activé, ces dommages ne seront pas couverts par la garantie HP. Pour plus d'informations sur l'utilisation du filtre d'écriture, reportez-vous au guide du système d'exploitation de votre client léger disponible à...

  • Page 9: Composants Du Panneau Arrière

    Composants du panneau arrière Pour en savoir plus, consultez le site http://www.hp.com et recherchez votre modèle de client léger pour accéder aux QuickSpecs correspondant au modèle. Demi-hauteur PCIe 2.0 connecteur d'extension * Port clavier PS/2 Port série* Port souris PS/2 Port parallèle*...

  • Page 10: Utilisation Du Clavier

    Utilisation du clavier Touche Verr maj Permet de verrouiller ou déverrouiller la fonction majuscule. Touche Arrêt défil Permet de verrouiller ou déverrouiller la fonction de défilement. Touche Verr num Permet de verrouiller ou déverrouiller le pavé numérique. Touche Ctrl A utiliser avec une autre touche; son fonctionnement dépend de l'application logicielle que vous utilisez.

  • Page 11: Touche De Logo Windows

    Touche de logo Windows La combinaison de la touche de logo Windows avec d'autres touches permet d'accomplir certaines fonctions dans le système d'exploitation Windows. Touche de logo Windows + Permet de basculer d'une fenêtre à une autre. Touche de logo Windows + Permet d'ouvrir le Poste de travail.

  • Page 12: Emplacement Du Numéro De Série

    Emplacement du numéro de série Chaque client léger est doté d'un numéro de série unique situé comme indiqué dans l'illustration suivante. Ayez toujours ce numéro à portée de main lorsque vous contactez le service clientèle HP. Chapitre 1 Caractéristiques du produit...

  • Page 13: Modifications De Matériel

    Il contient également des informations importantes sur la sécurité électrique et mécanique. Le Guide de sécurité et ergonomie du poste de travail est en ligne sur le site internet HP à l'adresse http://www.hp.com/ergo. AVERTISSEMENT ! Cet ordinateur contient des pièces sous tension et amovibles.

  • Page 14: Branchement Du Cordon D'alimentation

    Branchement du cordon d'alimentation Raccordez l'extrémité femelle du cordon d’alimentation au boîtier d’alimentation (1). Raccordez l’autre extrémité du cordon d’alimentation à une prise secteur (2). Raccordez l’extrémité arrondie du cordon d’alimentation au connecteur d’alimentation situé à l’arrière de l’ordinateur (3). Utilisez la fente (4) sur le côté...

  • Page 15: Fixation Du Support

    Fixation du support ATTENTION : L'ordinateur doit être utilisé avec le socle fixé afin de garantir une ventilation adéquate autour de l'ordinateur. L'ordinateur peut être utilisé dans une configuration de Tour ou une configuration horizontale, le support de la Tour étant fourni avec l'ordinateur. Retirez/désengagez tout périphérique de sécurité...

  • Page 16: Retrait Et Remplacement Du Panneau Avant

    Vous pouvez vous procurer un support de montage Quick Release optionnel auprès de HP pour installer l'ordinateur au mur, sur un bureau ou un bras pivotant. Si vous utilisez le support de montage, ,'installez pas l'ordinateur avec les ports E/S orientés vers le sol.
  • Page 17 Pour retirer le panneau d'accès : Retirez/désengagez tout périphérique de sécurité qui entrave l’ouverture de l’ordinateur. Retirez tout support amovible de votre ordinateur, comme une clé USB. Mettez l’ordinateur hors tension sans risque via le système d’exploitation, puis mettez les périphériques externes hors tension.

  • Page 18: Remise En Place Du Panneau D'accès

    Faites glisser le panneau d'accès (2) d'environ 6 mm en direction de l'arrière du châssis, puis retirez le panneau de l'ordinateur. Remise en place du panneau d'accès Pour remettre en place le panneau d'accès : Positionnez le panneau d'accès (1) sur le châssis, à environ 6 mm (0,24 pouces) du bord du châssis.
  • Page 19 Déplacez le loquet du panneau d'accès (3) vers la droite pour fixer le panneau d'accès. Insérez les crochets sur le côté droit du panneau d'E/S (1) dans la partie droite de l'arrière du châssis, puis appuyez sur le côté gauche (2) sur le châssis jusqu'à ce qu'il se verrouille en place.

  • Page 20: Installation Des Unités Flash Usb Internes

    Si l'ordinateur est un client léger HP t620 PLUS, poussez le dispositif de ventilateur loquet (1) vers l'avant de votre ordinateur et faites pivoter le dispositif (2) vers le haut et dégagez-le.
  • Page 21 Alignez l'unité flash USB avec le port USB et enfoncez fermement l'unité dans le port jusqu'à ce qu'elle soit bien enclenchée. Si l'ordinateur est un client léger HP t620 PLUS, faites pivoter le dispositif de ventilateur vers le bas, poussez le dispositif de ventilateur loquet (1) vers l'avant de l'ordinateur, abaissez le dispositif (2) jusqu'à...

  • Page 22: Installation De Mémoire Supplémentaire

    Remplacez le socle de l'ordinateur. Reconnectez le cordon d’alimentation et mettez l’ordinateur sous tension. Verrouillez tout périphérique de sécurité que vous avez désengagé lors du retrait du capot ou du panneau d’accès de l’ordinateur. Installation de mémoire supplémentaire L’ordinateur est fourni avec des modules mémoire SODIMM DDR3-SDRAM. Modules SODIMM Les supports de mémoire de la carte mère peuvent recevoir au maximum deux modules SODIMM standard.

  • Page 23: Équipement Des Supports Sodimm

    Équipement des supports SODIMM La carte mère est équipée de deux supports SODIMM. Ces supports sont libellés DIMM1 et DIMM2. Repère Description Étiquette de carte mère Couleur du support Support SODIMM1 DIMM1 Noir Support SODIMM2 DIMM2 Blanc Le système fonctionne en mode canal unique. REMARQUE : Si les deux supports SODIMM sont remplies avec les modules SODIMM double face, la vitesse de la mémoire du système est réduite à...

  • Page 24: Installation Des Modules Sodimm

    Installation des modules SODIMM ATTENTION : Avant d'ajouter ou de retirer des modules mémoire, vous devez déconnecter le cordon d'alimentation et attendre environ 30 secondes pour éliminer toute énergie résiduelle. Quel que soit l'état de mise sous tension, une tension est toujours fournie aux modules mémoire tant que l'ordinateur est branché...
  • Page 25 Si l'ordinateur est un client léger HP t620 PLUS, poussez le dispositif de ventilateur loquet (1) vers l'avant de votre ordinateur et faites pivoter le dispositif (2) vers le haut et dégagez-le. Repérez le module de mémoire sur la carte mère.
  • Page 26 Retirez les deux vis et les ressorts (1) fixant le cache du compartiment mémoire. REMARQUE : Assurez-vous de conserver les deux vis et les ressorts sous celles-ci. Faites glisser le cache du compartiment mémoire (2) légèrement vers l'avant de l'ordinateur pour le libérer, puis soulevez-le hors du châssis.
  • Page 27 Faites glisser le nouveau module SODIMM dans le support avec un angle d'environ 30 ° (1), puis appuyez dessus jusqu'à ce qu'il soit en place dans le support (2) et maintenu par les loquets. REMARQUE : Un module mémoire ne peut être installé que dans un sens. Faites coïncider l’encoche du module avec la languette du support de mémoire.
  • Page 28 Si l'ordinateur est un client léger HP t620 PLUS, faites pivoter le dispositif de ventilateur vers le bas, poussez le dispositif de ventilateur loquet (1) vers l'avant de l'ordinateur, abaissez le dispositif (2) jusqu'à ce qu'il s'arrête, puis relâchez le loquet.

  • Page 29: Installation De La Carte Pci-Express 2.0 Demi-Hauteur

    Installation de la carte PCI-Express 2.0 demi-hauteur Vous pouvez installer en option une carte demi-hauteur PCI-Express (PCIe) dans les clients légers t620 HP PLUS. Une carte d'adaptation est installée dans cet ordinateur par défaut. AVERTISSEMENT ! Afin de réduire les risques de blessures dues à une décharge électrique et/ou au contact avec des surfaces chaudes, veillez à...
  • Page 30 Repérez le logement de la carte d'adaptation. Faites glisser le capot de l'emplacement d'extension gauche et retirez-le. Chapitre 2 Modifications de matériel...
  • Page 31 Alignez les connecteurs de carte PCIe avec le logement de la carte d'adaptation et la languette métallique à l'extrémité de la carte avec le logement dans le châssis. Appuyez sur la carte PCIe fermement dans la fente de la carte d'adaptation jusqu'à ce qu'il soit correctement en place et la languette se trouve dans le logement.

  • Page 32: Security (Sécurité)

    Ces modèles de clients légers sont conçus pour accueillir un dispositif de sécurité antivol. Ce dispositif empêche tout retrait non autorisé du client léger et permet également de verrouiller des appareils dans le compartiment. Pour plus d'informations sur cette option, visitez le site Web HP à l'adresse http://www.hp.com...
  • Page 33 Insérez le câble antivol dans l'orifice, puis utilisez la clé pour le verrouiller. Security (Sécurité)

  • Page 34: Montage Du Client Léger

    Client léger HP t620 : HP recommande de monter le client léger dans l'orientation verticale (tour), avec le côté droit du logo HP vers le haut. Le montage dans d'autres orientations peut résulter en une diminution des performances dans certaines conditions ; un fonctionnement de l'ordinateur avec une alimentation limitée pour éviter une surchauffe est l'un de ces conditions.
  • Page 35 À l'aide des quatre vis de 15 mm fournies avec le kit de montage, fixez un côté du kit HP Quick Release au client léger, comme illustré ci-dessous. À l'aide de quatre vis fournies avec le kit de montage, fixez l’autre côté de HP Quick Release sur le dispositif sur lequel vous voulez installer le client léger.
  • Page 36 (2) sur le périphérique où vous souhaitez installer le client léger. Un « clic » se fait entendre lorsque les deux parties sont bien fixées. Une fois fixé, HP Quick Release se verrouille automatiquement en position. Pour enlever le client léger, il vous suffit de faire glisser le levier d’un côté.

  • Page 37: Options De Montage Prises En Charge

    Options de montage prises en charge L'illustration ci-dessous représente quelques options prises en charge et non prises en charge pour le support de montage. Montage du client léger...

  • Page 38: Annexe A Caractéristiques Techniques

    Caractéristiques techniques Pour obtenir les caractéristiques les plus récentes ou spécifications supplémentaires sur les t620 HP Client léger HP t620 ou les PLUS client léger, accédez au site et http://www.hp.com/go/ quickspecs/ recherchez votre modèle spécifique pour trouver le document QuickSpecs spécifique au modèle.
  • Page 39 30 000 pieds 9 144 m (variation maximale de 457 m par minute ou 1 500 pieds par minute) Alimentation Client léger HP t620 Client léger flexible HP t620 PLUS Plage de tension de fonctionnement 100 à 240 VAC 100 à 240 VAC Fréquence nominale...

  • Page 40: Annexe B Retrait Et Remplacement De La Batterie

    Retrait et remplacement de la batterie AVERTISSEMENT ! Avant de retirer le panneau d'accès latéral, assurez-vous que le client léger est arrêté et que le cordon d'alimentation est débranché de la prise électrique. Pour retirer et remettre en place la pile : Retirez/désengagez tout périphérique de sécurité...
  • Page 41 Si l'ordinateur est un HP t620 client léger PLUS, procédez comme suit : Poussez le loquet de l'unité de ventilation (1) vers l'avant de l'ordinateur et faites pivoter l'ensemble (2) vers le haut et écartez-le. Si une carte PCIe est installé, retirez-la soigneusement.
  • Page 42 Appuyez délicatement sur la nouvelle batterie vers le bas pour faire adhérer fermement la batterie auxiliaire à la carte mère. Si l'ordinateur est une HP t620 PLUS client léger, procédez comme suit. Si les câbles de la carte d'adaptation PCIe ont été débranchés à l'étape 7 c, reconnectez- les.
  • Page 43 Alignez la carte d'adaptation sur le connecteur sur la carte système et appuyez fermement sur la carte d'adaptation pour la faire entrer dans l'emplacement. REMARQUE : La carte d'adaptation ne peut être installée que d'une seule manière. Faites coïncider l'encoche située sur la carte avec la patte du support de mémoire. Si une carte PCIe était installée, réinstallez-la.
  • Page 44 Pour permettre leur recyclage ou leur mise au rebut, veuillez utiliser les systèmes de collecte publique ou renvoyez-les à HP, à un partenaire HP agréé ou à leurs agents. The Taiwan EPA requires dry battery manufacturing or importing firms, in accordance with Article 15 or the Waste Disposal Act, to indicate the recovery marks on the batteries used in sales, giveaways, or promotions.

  • Page 45: Annexe C Utilisation Du Client Léger

    Dans le cas où des dommages seraient subis par le périphérique de stockage flash à cause de l'exploitation avec un filtre d'écriture désactivé ou Page File activé, ces dommages ne seront pas couverts par la garantie HP. Pour plus d'informations sur l'utilisation du filtre d'écriture, reportez-vous au guide du système d'exploitation de votre client léger disponible à...

  • Page 46: Orientations Prises En Charge

    HP t620 (slim) châssis standard : HP recommande de monter le client léger dans l'orientation verticale (tour), avec le côté droit du logo HP vers le haut. Le montage dans d'autres orientations peut résulter en une diminution des performances dans certaines conditions ; un fonctionnement de l'ordinateur avec une alimentation limitée pour éviter une surchauffe est l'un de...
  • Page 47 orientations prises en charge...

  • Page 48: Orientation Non Prise En Charge

    Orientation non prise en charge Le client léger HP ne peut pas être installé dans les positions suivantes : ATTENTION : L'installation non prise en charge des clients légers pourrait entraîner un dysfonctionnement et/ou endommager les périphériques. ATTENTION : Les clients légers nécessitent une ventilation appropriée pour maintenir une température raisonnable.

  • Page 49: Annexe D Décharges Électrostatiques

    Utilisez une trousse d'entretien équipée d'un tapis antistatique pliable. Si vous ne disposez d'aucun des équipements suggérés pour une mise à la terre correcte, contactez votre revendeur ou mainteneur agréé HP. REMARQUE : Pour plus d'informations sur l'électricité statique, adressez-vous à votre revendeur ou mainteneur agréé...

  • Page 50: Annexe E Information De Transport

    à HP pour réparation ou échange. Dans les pays où existe un service de réparation consistant à renvoyer la même unité au client, HP s'efforcera de renvoyer l'unité réparée avec la même mémoire interne et la même mémoire flash que celles envoyées.
  • Page 51 Retrait et remplacement du panneau avant à la page Si l'ordinateur est un client léger HP t620 PLUS, poussez le dispositif de ventilateur loquet (1) vers l'avant de votre ordinateur et faites pivoter le dispositif (2) vers le haut et dégagez-le.
  • Page 52 Retirez ensuite la disque dur de son logement avec précaution. Stocker le SSD avec précaution jusqu'à ce qu'il puisse être installé dans l'ordinateur. Faites pivoter l'assemblage du ventilateur vers le bas, puis poussez l'ensemble du ventilateur loquet (1) vers l'avant de l'ordinateur, abaissez l'ensemble (2) jusqu'à ce qu'il s'arrête, puis relâchez le loquet.

  • Page 53: Index

    Index carte PCIe 2.0, demi-hauteur, emplacement du connecteur avertissements installation 23 Ethernet 3 électrocution 7, 10, 23, 34 carte PCIe 2.0 demi-hauteur, emplacement du connecteur graver 7, 14, 18, 23 installation 23 RJ-45 3 prise de terre 7 clavier emplacement du port casque Réceptacles NIC 7 disposition 4 audio 2...
  • Page 54 HP Quick Release 30 mémoire installation des SODIMM 18 caractéristiques techniques orientation du client léger 40, installation 16 retrait de la batterie 34 remplissage des supports 17 sécurisation du cordon mémoire flash, retrait 44 d'alimentation 8 méthodes de mise à la terre 43 ventilation 42 montage du client léger 28...
