Conexión de los cables
1. También existe la opción de introducir una tarjeta de memoria SD (no incluida) en la ranura
para tarjeta SDHC
(Secure Digital High Capacity). Es necesaria una tarjeta SD estándar o de gran capacidad para
guardar las imágenes localmente en la cámara.
2. También existe la opción de conectar dispositivos de entrada/salida externos. Para obtener más
información sobre los pines de los conectores de terminales, consulte la página 92. Prepare los
cables con prensaestopas, consulte Pase el cable de red por el orificio para el cable, en la página
85, y pase los cables por los orificios para cable en la cubierta inferior y la cámara.
3. Conecte la cámara a la red con un cable de red blindado. Conecte el cable de red al conector de
red situado en la parte inferior. El cable de red y el cable de E/S entre la cubierta inferior y la
cámara se suministran ya conectados.
4. Compruebe que los indicadores LED indican las condiciones adecuadas. Para obtener
información más detallada, consulte la tabla de la página 96. Tenga en cuenta que el LED de
estado se puede configurar para que esté apagado durante el funcionamiento normal.
* Para conexión de red y alimentación con al menos PoE 802.3af Clase 3, 15,4 V en el interruptor
o midspan de PoE
Página 87

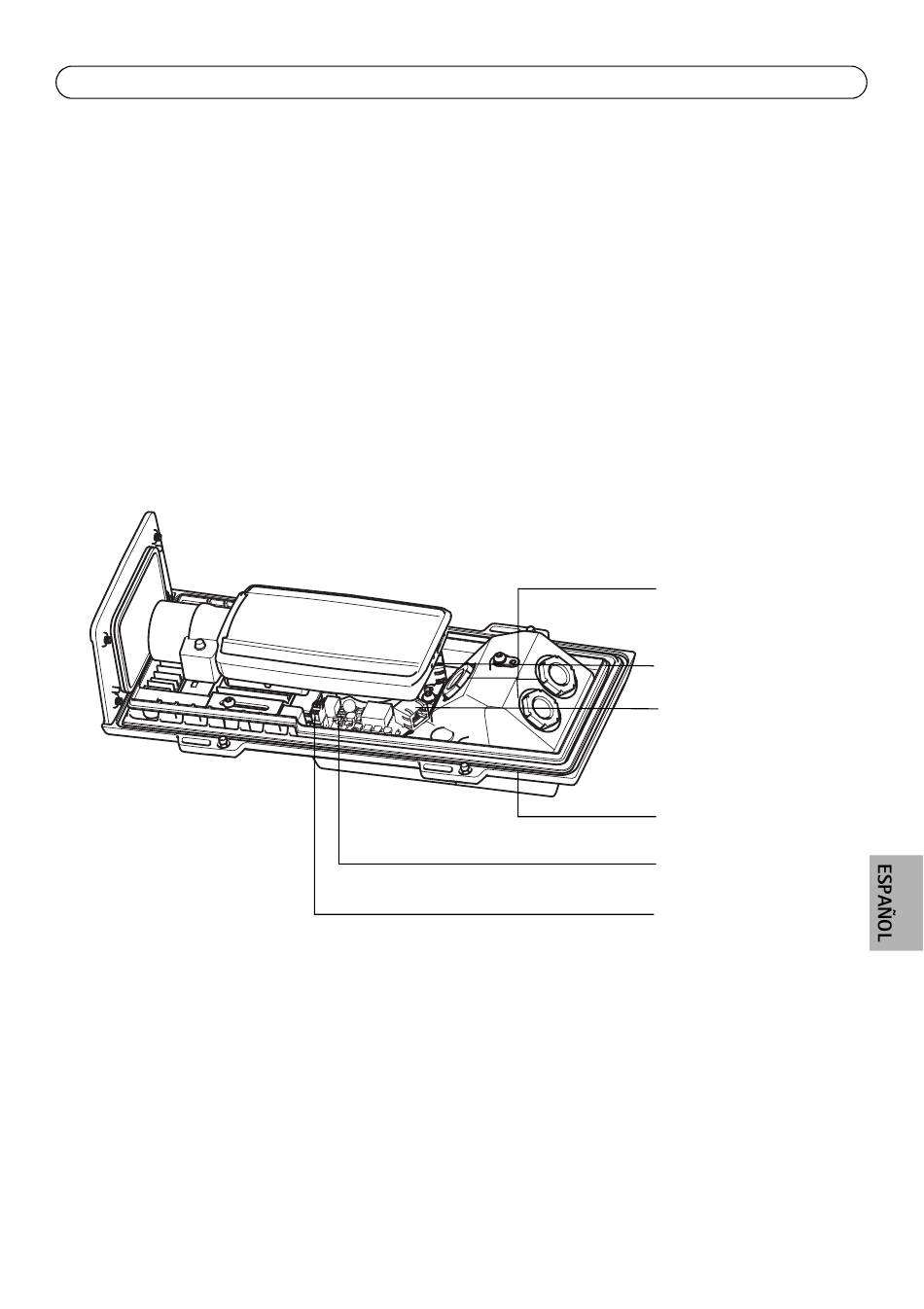

Orificios para cables
Conector de red
Salida de PoE
Conector de red
Entrada de PoE *
Cubierta inferior
Interruptor de retraso
de inicio en frío
Salida de alarma
