2. Découper une ouverture de 22 ⅜ po (568 mm) x 3 ⅝ po
(92 mm) Garder la zone de dégagement libre de tout
obstacle.
3. Amener le câble d'alimentation à gauche, à l'arrière de
la zone minimale de 10 po (254 mm), tel qu'illustré à la
Figure 2.
4. Retirer le couvercle de l'appareil de chauffage et enlever
le disque défonçable qui convient le mieux. Fixer le
câble d'alimentation à l'appareil à l'aide du connecteur
homologué et raccorder les fils d'alimentation dans la
boîte de jonction. Pour modifier les connexions de tension
ou de puissance, voir la Figure 5.
5. Remettez le couvercle en place, glissez l'appareil dans
l'ouverture et fixez-le de chaque côté (Figure 1).
! NOTE: Veillez à ce que l'appareil soit du bon côté en
assurant que l'étiquette « HAUT » soit au dessus.
Installation sur une sous-face ou une contremarche
1. Coupez une ouverture de 22 ⅜ po (568 mm) x 3 ⅝ po
(92 mm). Assurer un dégagement de ¾ po (19 mm) sous
les portes d'armoire. Ajouter des supports pour l'appareil
(Figure 3).
2. Procéder à l'installation de la même manière que le mode
d'emploi dans la section précédente. Une fois l'appareil
fixé dans l'ouverture, installer le cadre et la grille si désiré
(Figure 1).
Utilisation
AVERTISSEMENT : Cette chaufferette électrique doit être
installé correctement avant son utilisation.
1. Avant la mise en marche, enlever toute la poussière liée à
la construction de l'intérieur et de l'extérieur de l'appareil
de chauffage (plâtre, sciure, etc.).
2. Si l'appareil est installé avec le thermostat intégré
accessoire (CKHATD23), ajuster celui-ci à l'aide de pinces.
L'appareil peut aussi être contrôlé avec un thermostat mural
unipolaire ou bipolaire.
Cet appareil de chauffage Dimplex a été conçu et testé pour
un fonctionnement sans problèmes. Tous les radiateurs
Dimplex sont munis d'un coupe-circuit thermique intégré afin
de prévenir les surchauffes. Il est très important que l'air circule
librement à travers le radiateur pour assurer son fonctionnement
optimal. Lorsque la circulation d'air est entravée, le dispositif
de protection de surcharge thermique peut entraîner l'arrêt
et la mise en marche cycliques du radiateur. Un radiateur qui
fonctionne de façon cyclique ne pourra réchauffer la pièce de
façon adéquate.
Évitez tout contact direct entre le radiateur et le papier, le tissu
ou les meubles.
2

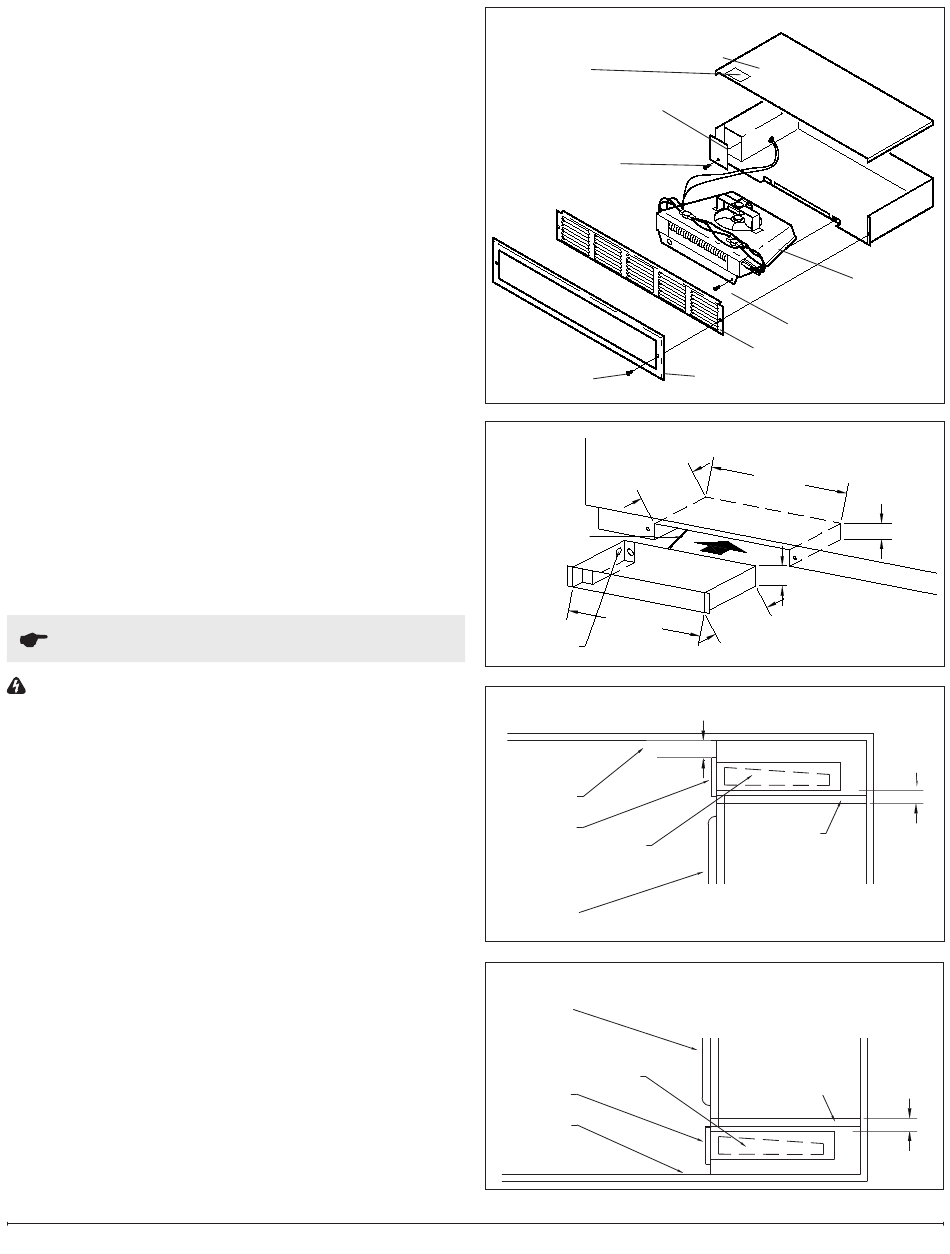

FIGURE 1
Couvercle de
l'élément chauffant
Étiquette
supérieure
Couvercle de la boîte
de jonction
Vis 'C'
Vis 'A'
FIGURE 2
10 po MIN.
10" MIN.
Câbles de
SERVICE
CABLE
raccordement
22 po
22"
Disque
KNOCKOUTS
défonçable
FIGURE 3
Plafond
CEILING
Grille
GRILLE
Élément
HEATER
chauffant
Porte
CABINET
d'armoire
DOOR
FIGURE 4
Porte
CABINET
d'armoire
DOOR
Élément
chauffant
HEATER
Grille
GRILLE
Sol
FLOOR
Élément
chauffant
Vis 'B'
Grille
Cadre de grille en option
22 3/8"
22 ³/8 po
3 ¹/2 po
3 1/2"
9 ¹/2 po
9 1/2"
Dégagement minimal de 5 po
CLEARANCE 5" MIN.
Cloison ou
PARTITION
soutien
OR ADDED
supplémentaire
SUPPORT
Cloison ou
PARTITION
soutien
OR ADDED
supplémentaire
SUPPORT
www.dimplex.com
3 5/8"
3 ⁵/8 po
³/4 po
3/4"
min.
MIN.
³/4 po
3/4
min.
MIN.
