5.5 Installation des Antriebes

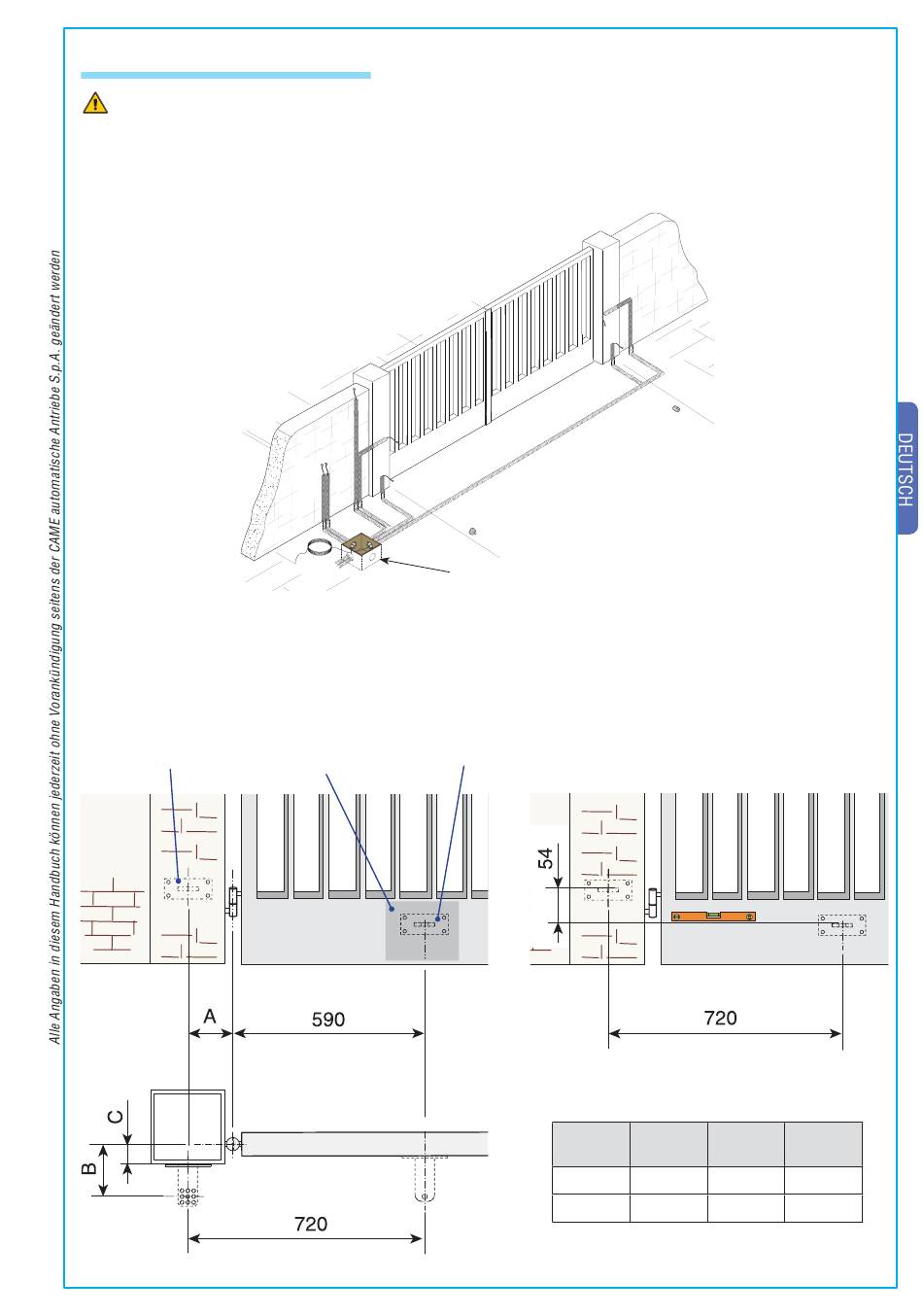

Bei den folgenden Figuren handelt es sich nur um Beispiele, da der für die Anbringung von Antrieb und Zubehör benöti-
gte Raum von der Größe abhängt. Es ist Sache des Installateurs, die geeigneteste Lösung zu finden.
Die für die vom Kabelschacht kommenden Kabel benötigten gewellten Schläuche auslegen.
N.B. Die Anzahl der Schläuche hängt vom Anlagentyp und der Anzahl der vorgesehenen Zubehörteilen ab.
Achtung: nach Bestimmung des für die Anbringung der Torverankerung geeignetesten Punktes die Verankerung auf dem Pfeiler
anbringen und dabei die auf der Zeichnung unten und in der Tabelle aufgeführten Höhenangaben beachten.
Anmerkungen: Durch Erhöhen des Maßes B verringern sich Öffnungswinkel und Öffnungsgeschwindigkeit des Torfl ügels und erhöht
sich die Schubkraft des Getriebemotors. Durch Erhöhen des Maßes A erhöhen sich Öffnungswinkel und Öffnungsgeschwindigkeit
des Torfl ügels und verringert sich die Schubkraft des Getriebemotors.
Verankerung Pfeiler
Verankerungspunkt
Geeigneter Verankerung Tor
Kabelschacht Verbindungen
Öffnung
90°
120°
A B C
(mm) (mm) (mm)
130 130 60
130 110 50
5
