EN = North American English / ES = Latin American Spanish / FR = Canadian French / PT = Brazilian Portuguese

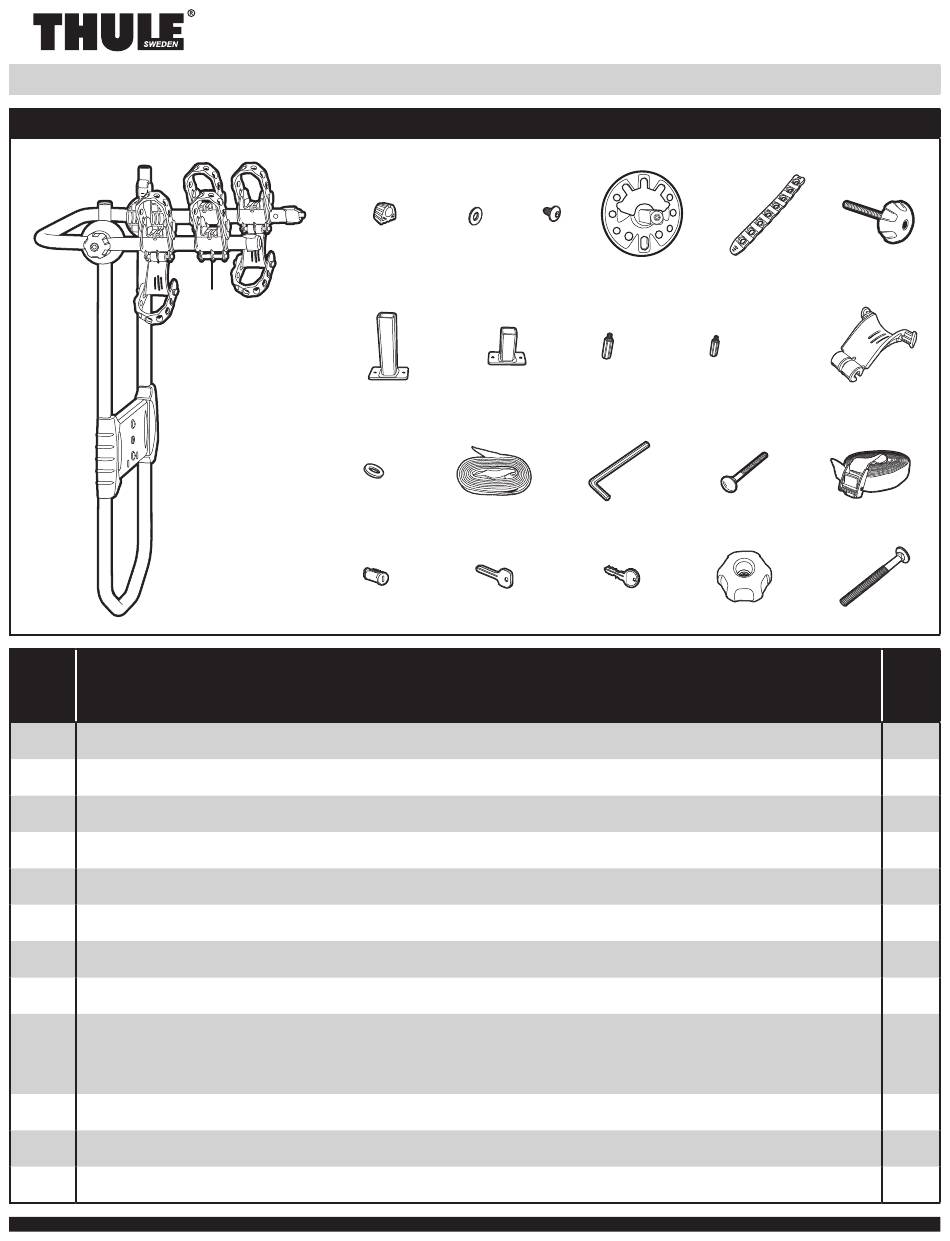

EN PARTS INCLUDED / ES PIEZAS INCLUIDAS / FR PIÈCES INCLUSES / PT PEÇAS INCLUSAS
A
EN part
EN description
ES pieza
ES descripción
FR pièce
FR description
PT peça
PT descrição
A
EN bike unit frame / ES marco de la unidad para bicicletas / FR cadre de porte-vélo / PT quadro do suporte para bicicletas
B
EN mounting plate / ES placa de montaje / FR plaque de montage / PT placa de montagem
EN washer M8 / ES arandela M8 / FR rondelle M8 / PT arruela M8
C
D
EN hex key M5 / ES llave hexagonal M5 / FR clé hexagonale M5 / PT chave Allen (hexagonal) M5
E
EN locking knob / ES perilla de cierre / FR bouton de verrouillage / PT botão de rosca de travamento
EN washer M6 / ES arandela M6 / FR rondelle M6 / PT arruela M6
F
G
EN socket screw M6 / ES tornillo de cabeza hueca M6 / FR vis CHC M6 / PT parafuso de cabeça chata M6
EN rubber spacers / ES espaciadores de goma / FR entretoises en caoutchouc / PT espaçadores de borracha
H
EN carriage bolt (included with 9033 Tram hitch snow sport carrier) /
ES perno de carruaje (incluido con el soporte para equipos de nieve con accesorio de remolque 9033) /
I
FR vis de carrosserie (incluses avec le porte-charges pour sports d'hiver Tram 9033) /
PT parafuso francês (incluso no suporte com engate para equipamentos para neve 9033 Tram)
J
EN strap assembly / ES ensamblaje de correa / FR sangle / PT amarra
K
EN stay-put cradle / ES soporte "stay-put" / FR berceau fixe / PT base Stay-Put
EN anti-sway cage / ES jaula antibalanceo / FR cage stabilisatrice / PT gaiola antibalanço
L
501-5944_07
SPARE ME
963PRO
H
K
O
C
R
F
G
N
Q
U
D
T
S
B
M
P
L
I
V
E
J
W
EN qty.
ES cant.
FR qté.
PT qtd.
1
1
2
1
1
2
2
4
2
1
4
2
1 of 12
