220v Micro Projector Lift by Draper, Inc.

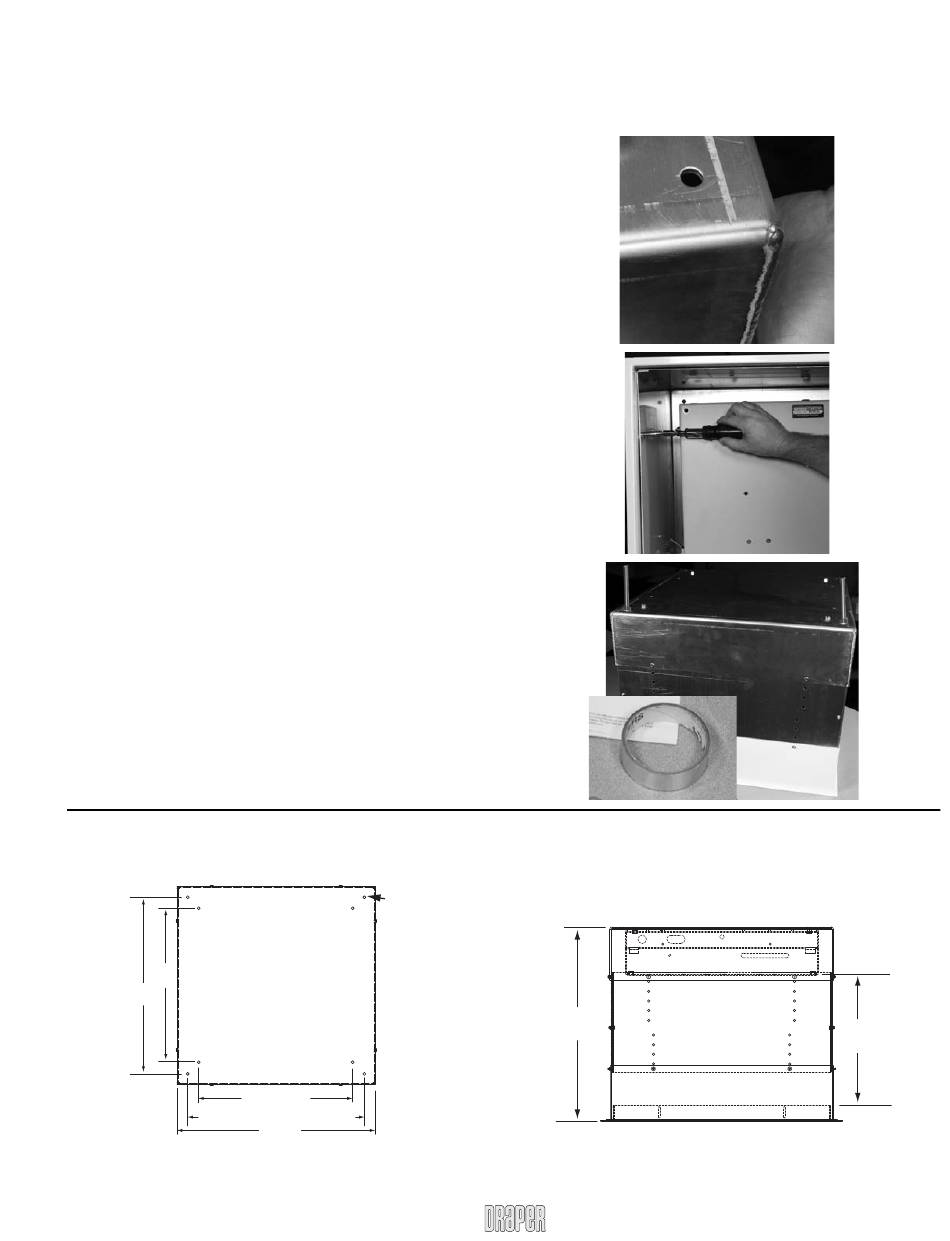

Installation du logement pour espace de répartition d'air en option (suite)
③ Install Environmental Airspace Housing and Lift using outer four
holes located on top of upper section.
④ Attach the two fl at panels of the middle section across from each
other with the clinch nuts to the outside of the Environmental
Airspace Housing.
⑤ Attach the two middle section panels with the formed ends across
from one another.
⑥ Attach lower section of Environmental Airspace Housing.
⑦ Use 25 mm foil tape (roll provided with Environmental Airspace
Housing) to cover any unused screw holes in Environmental
Airspace Housing.
③ Installieren Sie das Environmental Airspace-Gehäuse und den Lift,
indem Sie die äußeren vier Bohrungen auf der oberen Seite ver-
wenden.
④ Befestigen Sie die beiden fl achen Platten im mittleren Bereich
einander gegenüberliegend außerhalb des Environmental Air-
space-Gehäuses mit den selbstsichernden Muttern.
⑤ Befestigen Sie die beiden Platten des mittleren Bereichs einander
gegenüberliegend mit den geformten Enden.
⑥ Befestigen Sie den unteren Bereich des Environmental Airspace-
Gehäuses.
⑦ Benutzen Sie 25 mm Klebeband (Die Rolle wird mit dem Environ-
mental Airspace- Gehäuse mitgeliefert), um die unbenutzten
Bohrungen im Environmental Airspace-Gehäuse zuzukleben.
③ Installer le logement pour espace de répartition d'air et l'ascenseur
en utilisant les quatre trous extérieurs au-dessus de la section
supérieure.
④ Avec les écrous-rivets, fi xer les deux panneaux plats de la section
centrale l'un face à l'autre à la partie extérieure du logement pour
espace de répartition d'air.
⑤ Assembler les deux panneaux de la section centrale avec les
extrémités formées l'une face à l'autre.
⑥ Fixer la section inférieure du logement pour espace de répartition
d'air.
⑦ Avec un ruban métallique de 25 mm (rouleau fourni avec le loge-
ment pour espace de répartition d'air), recouvrir tous les trous de
vis laissés libres dans le logement pour espace de répartition d'air.
Espacement des trous de fi xation du logement pour espace de répartition d'air
45.7
cm
52.4
cm
MPL 45.7 cm
Housing/Gehäuse/du logement 52.4 cm
Draufsicht
Vue de dessus
Installing Optional Environmental Airspace Housing (continued)
Das Environmental Airspace-Gehäuse installieren (Fortsetzung)
Environmental Airspace Housing Mounting Hole Spacing
Environmental Airspace-Gehäuse, Abstand der Montagebohrungen
n
8x
9.5 mm
58.9 cm
Top View
www.draperinc.com
③
④
⑥
⑦
524 mm Max.
321 mm Min.
Side View with MPL and Closure
Seitenansicht mit MPL und Abdeckung
Vue latérale avec ascenseur MPL et support plafond
(765) 987-7999
page 7 of 8
343 mm Max.
140 mm Min.
