Section 2 : Installation et configuration
2. Enlever la plaque d'éjection (quatre vis) située dans le coin inférieur droit de la lunette avant.
3. Brancher la source d'alimentation secteur au bornier, en commençant d'abord par le conducteur de mise
à la masse. Voir la Schéma 2-15 pour les détails du circuit de câblage. Serrer fermement les vis.
4. Quand tous les câbles sont branchés, fixez la plaque d'éjection (quatre vis) ainsi que le panneau d'accès
du fond (deux vis) recouvrant le bornier.
ÉTAPE 9 - Raccordement des sources et mise sous tension initiale
Quand l'ampoule est installée, le projecteur est pour l'essentiel prêt à fonctionner. Bien qu'aucune image ne
soit requise à ce stade, il est recommandé de connecter les sources et les serveurs cinéma externes. Voir la
section2.2 Connexion des
Avant d'allumer l'ampoule pour la première fois, il est essentiel d'effectuer les opérations suivantes pour
assurer une bonne communication avec le projecteur :
1. Assigner une adresse IP unique au projecteur. Chaque projecteur reçoit une adresse IP par défaut,
cependant si l'on connecte le projecteur à un réseau existant, il faut lui attribuer une nouvelle adresse. Pour
les installations initiales, attribuer l'adresse IP dans le menu Configuration / Administrator via le CDP.
2. Définir la vitesse de transmission. À partir du menu Configuration, configurer le débit en bauds
correspondant au dispositif externe connecté (tel qu'un serveur). Le débit en bauds par défaut du projecteur
est de 9600 Kbps.
3. Entrer les détails de la lampe. À partir du menu Lamp du panneau de commande, sélectionnez Lamp
Change et définissez le type de lampe installée, son numéro de série et (si disponible) la durée de
fonctionnement de la lampe, exprimée en nombre d'heures.
4. Mettre le projecteur sous tension. Une fois tous les composants installés et connectés, mettez le
projecteur sous tension, comme décrit dans la
5. Effectuer l'alignement LampLOC™ sur la lampe nouvellement installée. Cette fonction permet de
garantir un positionnement correct de la lampe afin d'obtenir un rendement lumineux maximal. Voir la
section 2.5 Maximisation du rendement lumineux de l'ampoule
6. Effectuez le premier alignement optique afin d'optimiser les images affichées à l'écran. Ces réglages
doivent être réalisés avant de procéder aux ajustements de la ligne de visée. Voir la
de base de l'image
7. Le cas échéant, régler les éléments optiques. En de rares occasions, l'installateur peut devoir régler un
ou plusieurs éléments optiques. Voir la
obtenir des instructions.
2-10

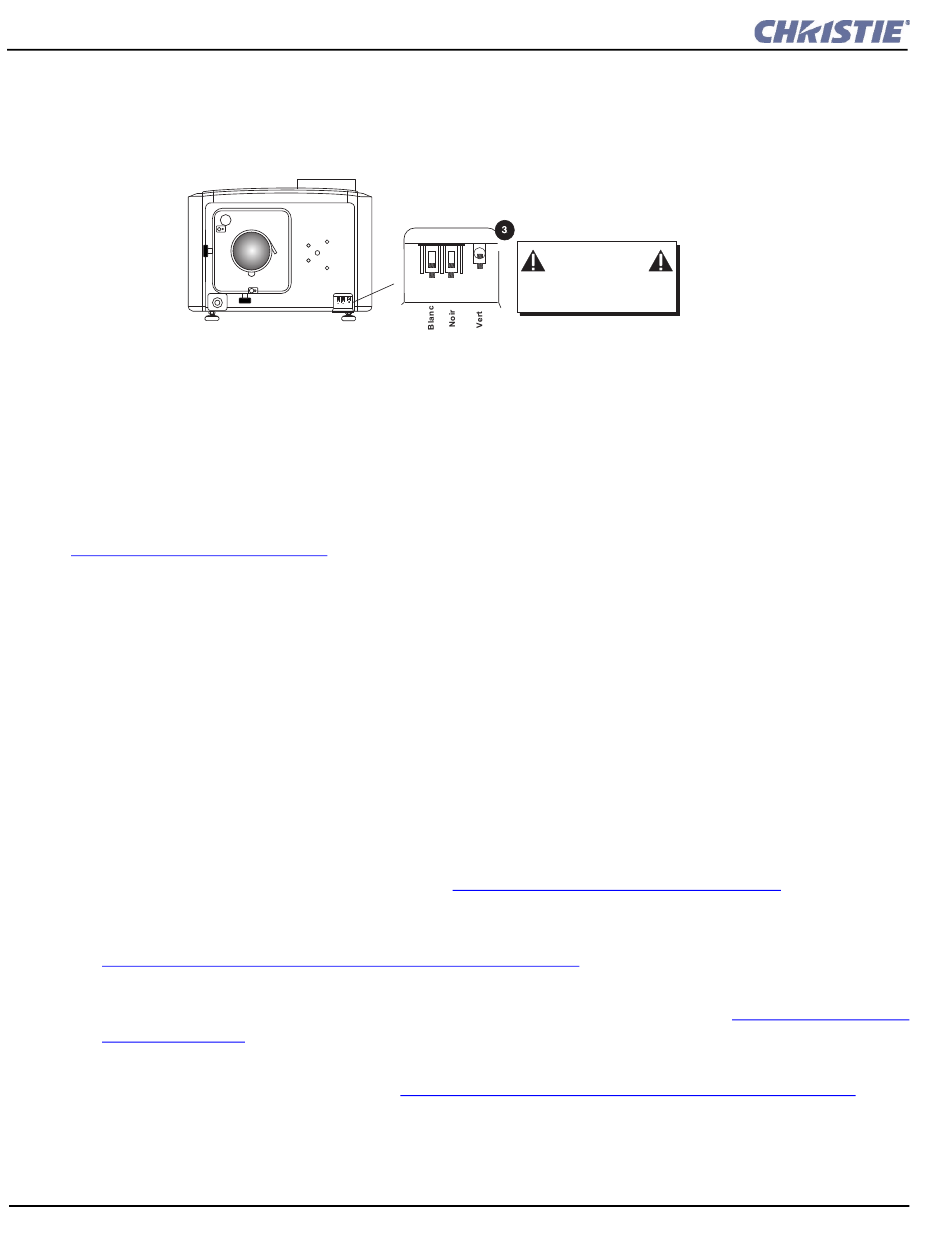

Schéma 2-15 Procédure de connexion de la source d'alimentation
sources.
pour obtenir des instructions.
Brancher l'alimentation secteur au bornier
AVERTISSEMENT
Terre
Brancher d'abord la mise
N
L
à la masse pour réduire le
risque de choc
secteur au bornier
section 3.3 Mise sous tension du
section 2.8 Réglages du miroir de repli et de la convergence
projecteur.
pour obtenir des instructions.
section 2.6 Alignement
Guide de configuration du projecteur CP2000-ZX
020-100100-03 Rev. 1 (06-2009)
