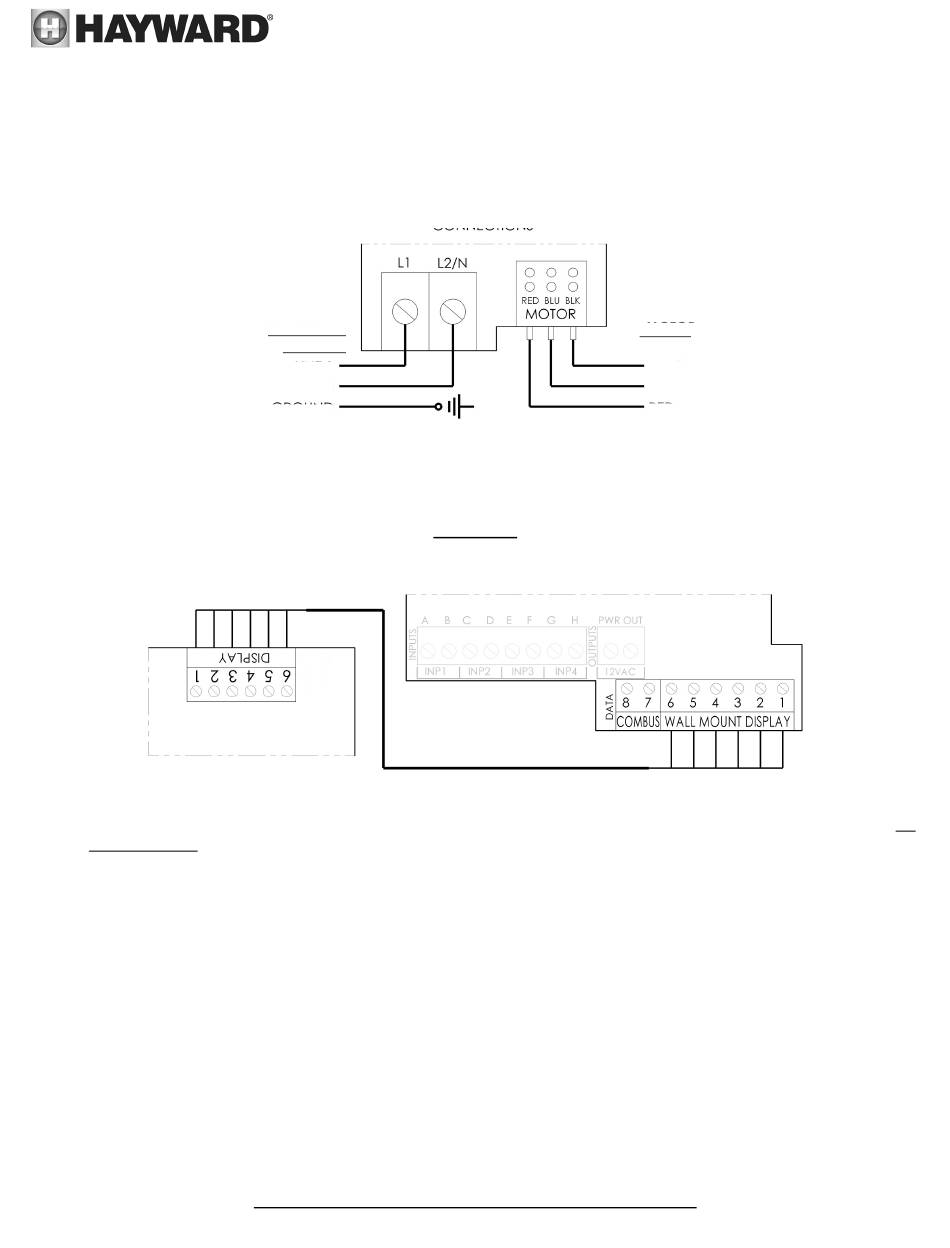

5. Schémas de câblage
5.1 Câblage de l'alimentation d'entrée au moteur (nécessaire)
5.2 Câblage pour installation murale de l'interface de commande numérique
(optionnel)
Le fil de connexion doit être coté pour au moins 300 V et peut mesurer jusqu'à 152 m (500 pi). Utilisez des plaques à
bornes à 6 positions amovibles pour connecter les câbles à l'afficheur et à la carte de circuit imprimé du système
d'entraînement du moteur, en prenant soin de noter la couleur des fils et le chiffre du connecteur correspondant. Ne
connectez pas les câbles aux bornes du haut, celles indiquées en gris pâle.
Page 52 of 76
CONNEXIONS DE HAUTE TENSION DU SYSTÈME
D'ENTRAÎNEMENT DU MOTEUR
ALIMENTATION
ÉLECTRIQUE
LIGNE 1
LIGNE 2
MISE À LA TERRE
ARRIÈRE DE
L'AFFICHEUR
USE ONLY HAYWARD GENUINE REPLACEMENT PARTS
HCP3000 SERIES Variable Speed Pump
Figure 5.1-1
Figure 5.2-1
CONNEXIONS DE BASSE TENSION DU
SYSTÈME D'ENTRAÎNEMENT
MOTEURS
NOIR
BLEU
ROUGE
