pour l'installation. Le câble doit passer par l'ouverture du conduit « DATA » du système d'entraînement du
moteur et par la fente au dos de la plaque de fixation murale, SP3200DR10. Utilisez un serre-câble à l'épreuve
de l'eau d'une dimension adéquate pour le câble utilisé afin de sceller l'ouverture du conduit. Le câble utilisé
peut mesurer jusqu'à 152 m (500 pi) (Figure 4.12-3).
7. Installez l'interface utilisateur sur la plaque de fixation murale, SP3200DR10, à l'aide des deux vis (Fig 4.12-3).
8. Mettez le système sous tension et faites-le fonctionner normalement.

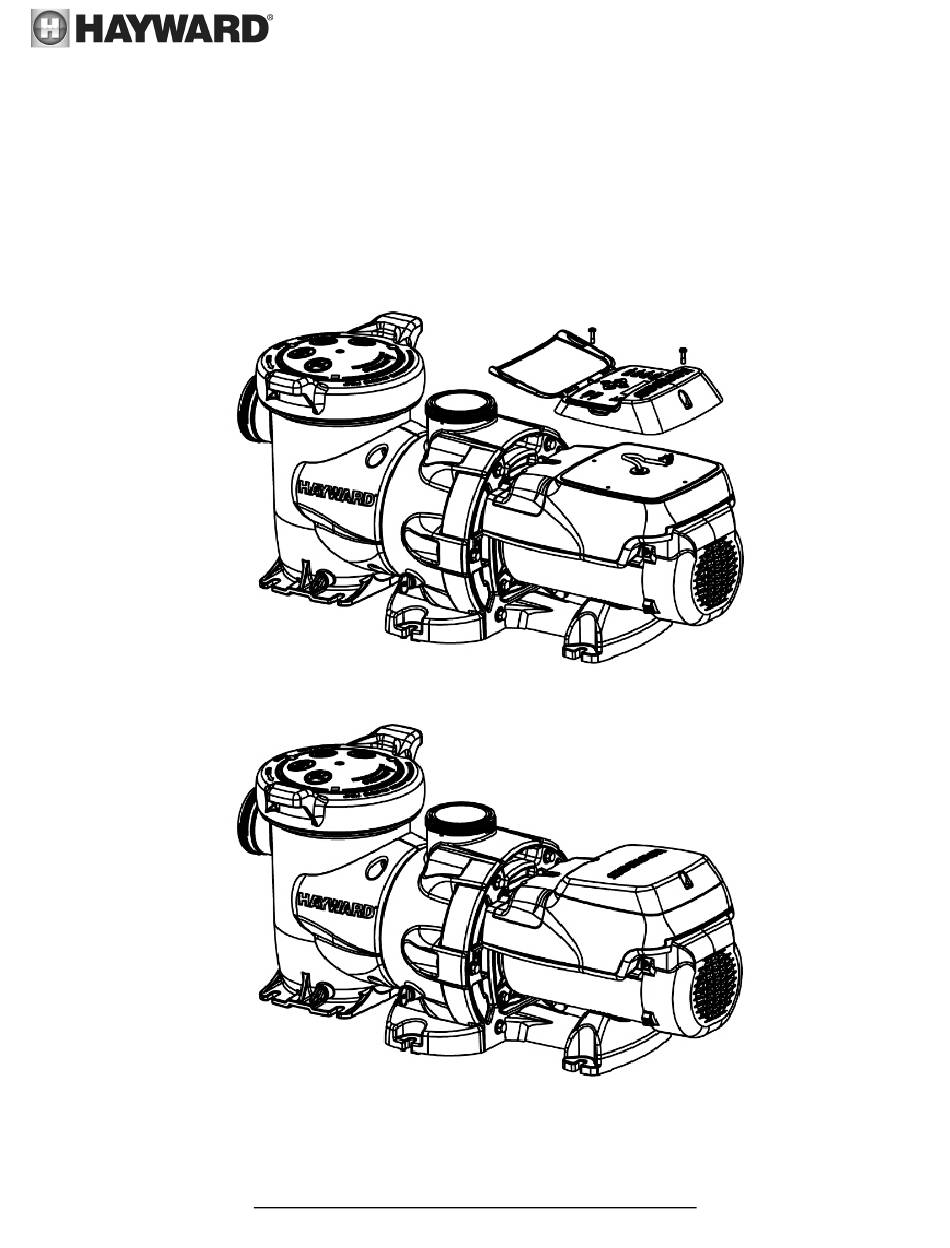

Les diagrammes suivants illustrent la procédure pour l'installation murale de l'interface.
Figure 4.12-1 : Enlever l'interface de commande numérique pour l'installer sur le mur
Page 50 of 76
Figure 4.12-2 : Placer la plaque d'obturation
