ATTENTION
Les rotors peuvent atteindre la vitesse de 1.000 tours/min. Ne pas
insérer d'objets dans le moto-ventilateur, ni les mains. Pendant
le fonctionnement de l'appareil, le moteur chauffe. Attendre le
refroidissement du moteur avant de le toucher.
Pendant le fonctionnement en Chauffage, l'échangeur thermique
et les tuyauteries de raccordement peuvent atteindre des
températures élevées (80°C). Attendre le refroidissement de
l'échangeur avant de le toucher et protéger les mains avec des
gants appropriés.
Les échangeurs thermiques à eau sont appropriés pour
fonctionner jusqu'à une pression maximale de 8 bars.

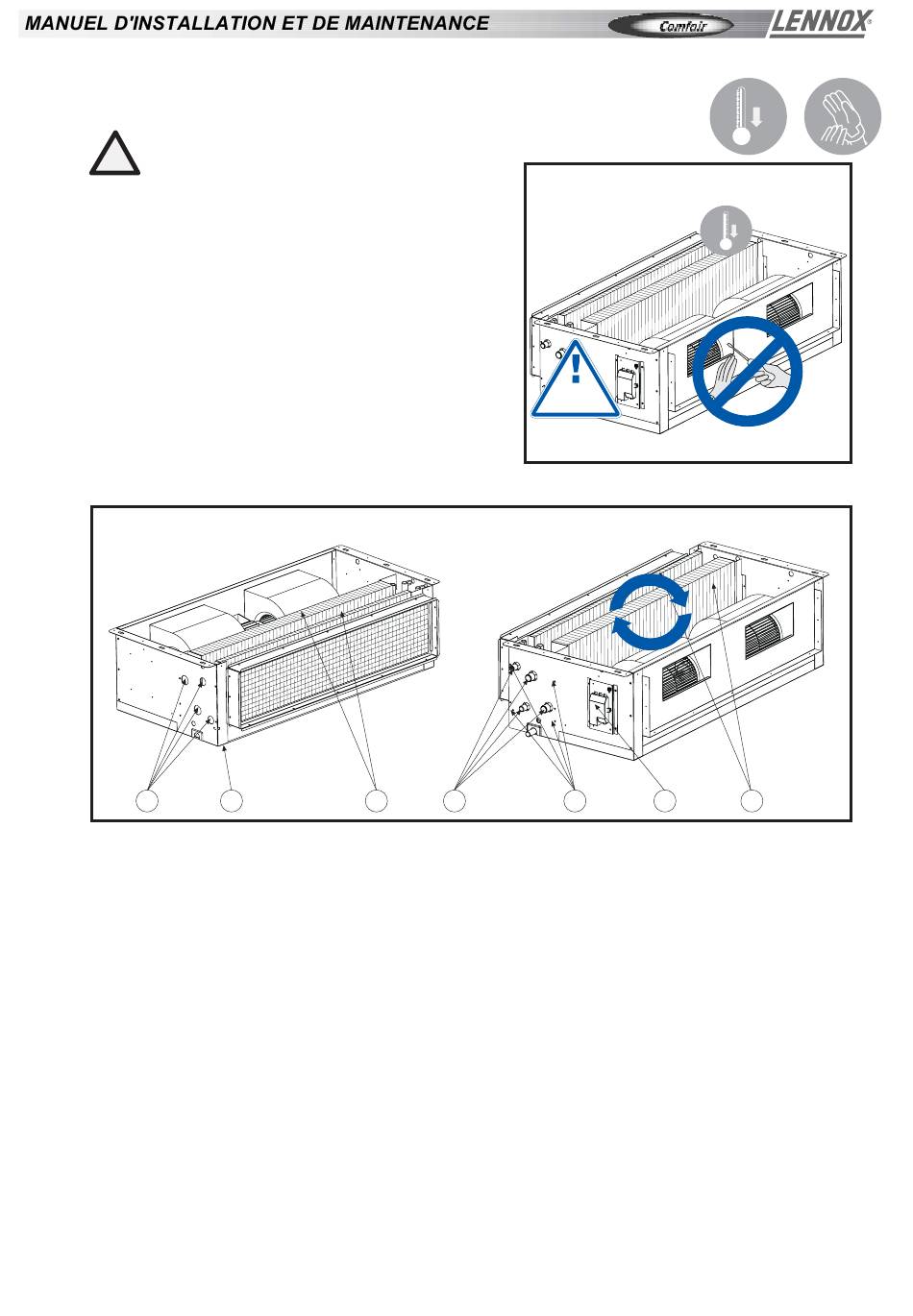

Pour la rotation de l'échangeur thermique, procéder comme suit:
1
2
1) Détacher du côté de l'appareil le bornier (6).
2) Enlever le bac à condensats (2).
3) Enlever les vis de fixation de l'échangeur thermique (5).
4) Extraire l'échangeur thermique (3) en faisant attention à ne pas se couper avec les ailettes et à ne pas les abîmer.
5) Ôter les pré-coupés (1) du côté opposé de l'unité de traitement d'air (à l'aide d'un tournevis) pour permettre le
passage des raccords de l'échangeur thermique.
6) Positionner l'échangeur thermique, en le tournant sans le renverser, de manière à ce que les raccords sortent des
pré-coupés à peine enlevés.
7) Fixer l'échangeur thermique à l'aide des vis (5) enlevées précédemment.
8) Déplacer le bornier (en le fixant sur le côté opposé aux raccords hydrauliques), les câbles du moteur, en les fixant
au moyen des serre-câbles correspondants. Veiller à faire passer les câbles à travers l'orifice présent sur le côté
de l'appareil en les protégeant avec le guide-câble correspondant. S'il s'avère plus pratique au cours de cette
opération de déconnecter les câbles des borniers, prendre note des positions des câbles afin d'éviter toute possibilité
d'erreur au cours du rebranchement.
9) Rebrancher les câbles aux borniers correspondants (6) en veillant à les positionner correctement.
10) Remonter le bac à condensats (2).
Page 14
ROTATION DE L'ÉCHANGEUR THERMIQUE
3
P=8
bar max
4
5
60°
0°
60°
0°
Fig. 19
6
3
Fig. 20
