2/Effectuer le raccordement hydraulique (version mixte)

Règles de raccordement
Assurez-vous avant de commencer le raccordement
que l'interrupteur c est sur la position O (voir détail page
7).
Pour le raccordement eau chaude, la version mixte comporte 2 orifices taraudés 1/2 Gaz 15/21 F
(piquages Entrée d'eau et Sortie d'eau) situés en bas.
Respectez le sens de circulation ainsi que les valeurs précisées sur le schéma ci-dessous.

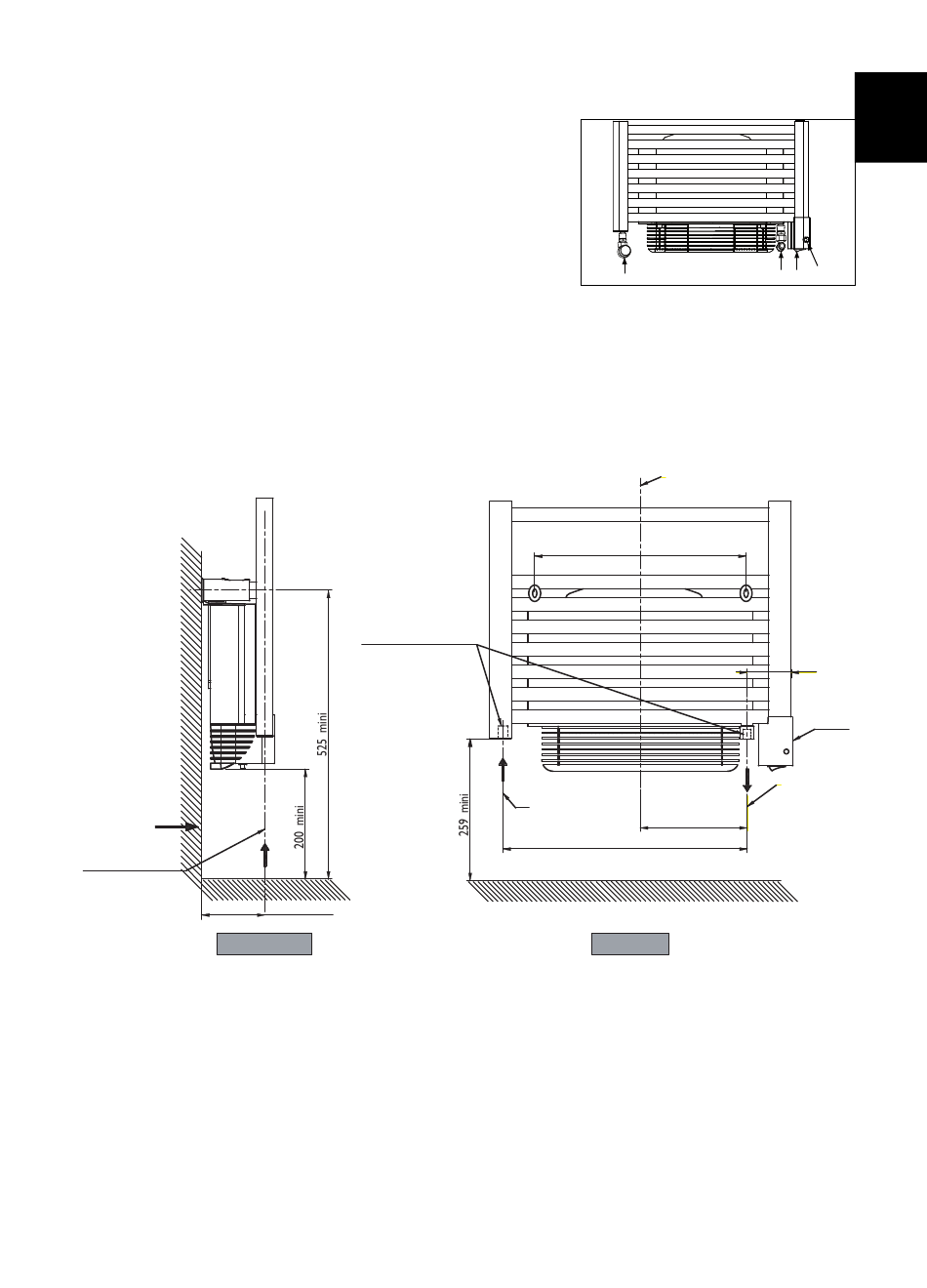

Schéma de raccordement du radiateur sèche-serviettes
RACCORDEMENT
PAR LE MUR
RACCORDEMENT
PAR LE SOL
VUE DE COTE
Orifices taraudés
1/2 GAZ 15/21 F
115 mini
122 maxi
a
ENTREE D'EAU
1/2 GAZ 15/21 F
446
VUE AVANT
3
d
b c
MILIEU APPAREIL
386
80
CAPOT
SORTIE D'EAU
1/2 GAZ 15/21 F
195
F
