Évaporateur Rotatif RC 900
Régler la profondeur de plon-
gée de ballon évaporateur
Monter et insérer la vanne de
post-remplissage (accessoire)
1
Tuyau en PTFE
2
Vanne de post-remplissage
3
Disque d'égouttage
Traduction du mode d'emploi original, français, KNF 126291-126296 11/14
Risque de blessure par éclats de verre, réactions
chimiques (solvant avec fluide de chauffage), sol-
vants et liquides brûlants
Lors de l'abaissement, le ballon évaporateur et
AVERTISSE-
l'écrou de ballon peuvent entrer en collision avec la
MENT
paroi ou le fond du bain de chauffage et être en-
dommagés (bris de verre).
Surveiller l'abaissement du ballon évaporateur.
(Le cas échéant adapter la position de bain de
chauffage, l'inclinaison et la profondeur de plon-
gée à la taille du ballon évaporateur).
Régler la profondeur de plongée du ballon évaporateur avec la
télécommande (voir le chapitre 8, Utiliser l'évaporateur rotatif).
En cas de panne de courant et pour des raisons de sécurité, le
ballon évaporateur sort automatiquement du bain de chauffage
dans le point final supérieur.
Le cas échéant monter la vanne de post-remplissage (voir le
chap. 11, Pièces de rechange et accessoires) (voir Fig. 6) :

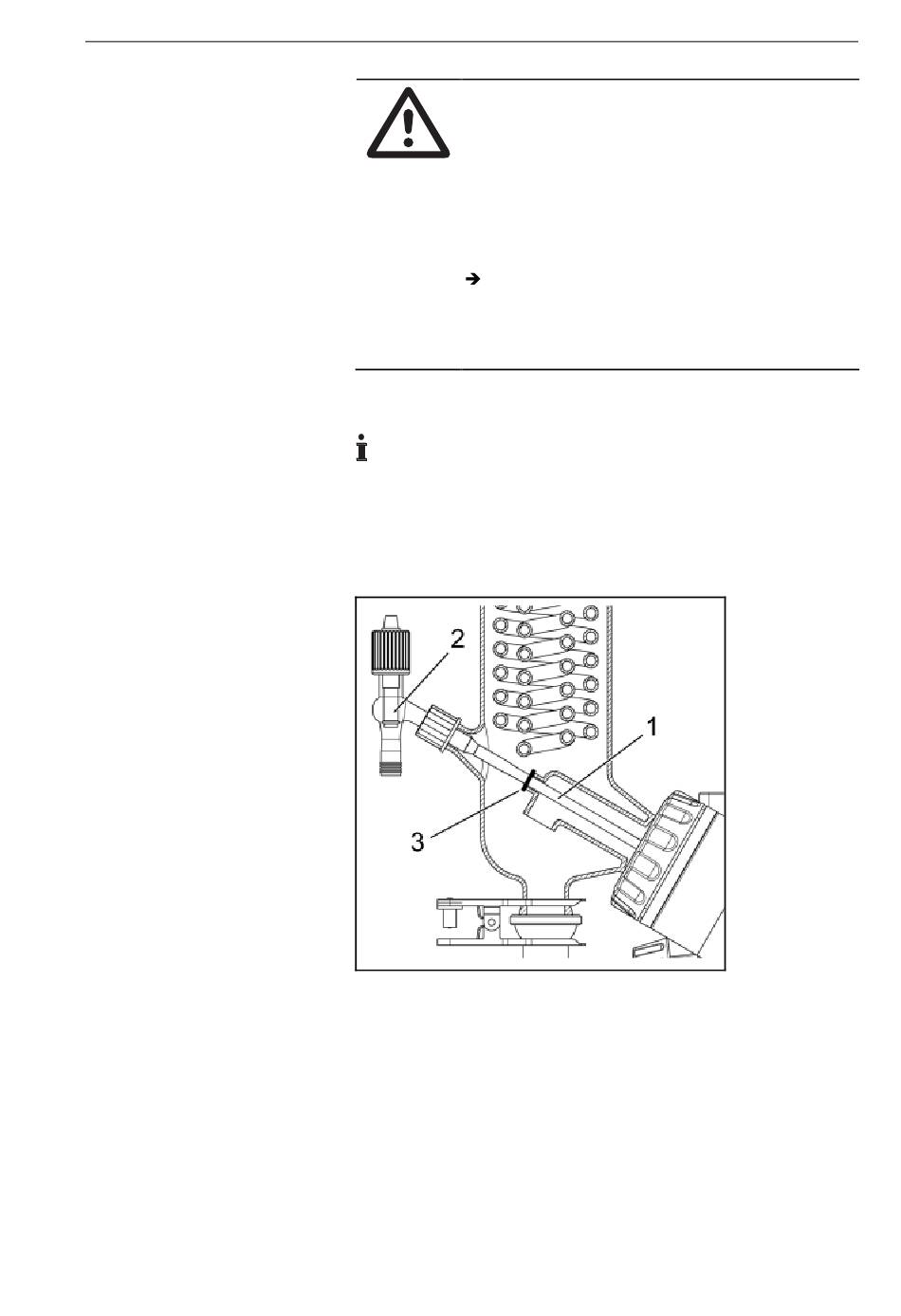

Fig. 6 : Position disque d'égouttage
1. Pousser le tuyau en PTFE (1) sur l'olive en verre correspon-
dante de la vanne de post-remplissage (2).
2. Pousser le disque d'égouttage (3) sur le tuyau en PTFE (1).
3. Insérer le tuyau en PTFE (1) dans le condenseur de refroidis-
sement jusqu'au ballon évaporateur.
Le disque d'égouttage (3) vient reposer idéalement sur le
tuyau d'introduction (voir Fig. 6).
4. Positionner la vanne de post-remplissage (2) et serrer à fond
l'écrou-raccord.
Montage et raccordement
23
