Conception et fonctions
1
Télécommande
2
Télécommande (déta-
chable ; les signaux sont
transmis sans fil)
3
Ballon collecteur (enduit)
4
Protection de transport
pour télécommande
5
Pince de ballon pour 3
6
Raccordement de post-
remplissage
7
Condenseur de refroidis-
sement
8
Écrou de serrage conden-
seur de refroidissement
9
Mécanique du ballon
10 Écrou de serrage tuyau de
vapeur
11 Écrou de ballon
12 Bouton rotatif pour angle de
pivotement
13 Ballon évaporateur
14 Tour
15 Bain de chauffage
16 Plaque de fond
17 Interrupteur
18 Conduite de vide
19 Conduite de liquide de
refroidissement
20 Bouton rotatif pour angle de
pivotement
21 Connexion USB
22 Raccordement vanne de
liquide de refroidissement
(accessoire)
23 Sortie du liquide de refroi-
dissement
24 Entrée du liquide de refroi-
dissement
25 Raccordement de vide
26 Fusibles
27 Prise fiche électrique
12
5.
Conception et fonctions
5.1. Conception de l'évaporateur rotatif

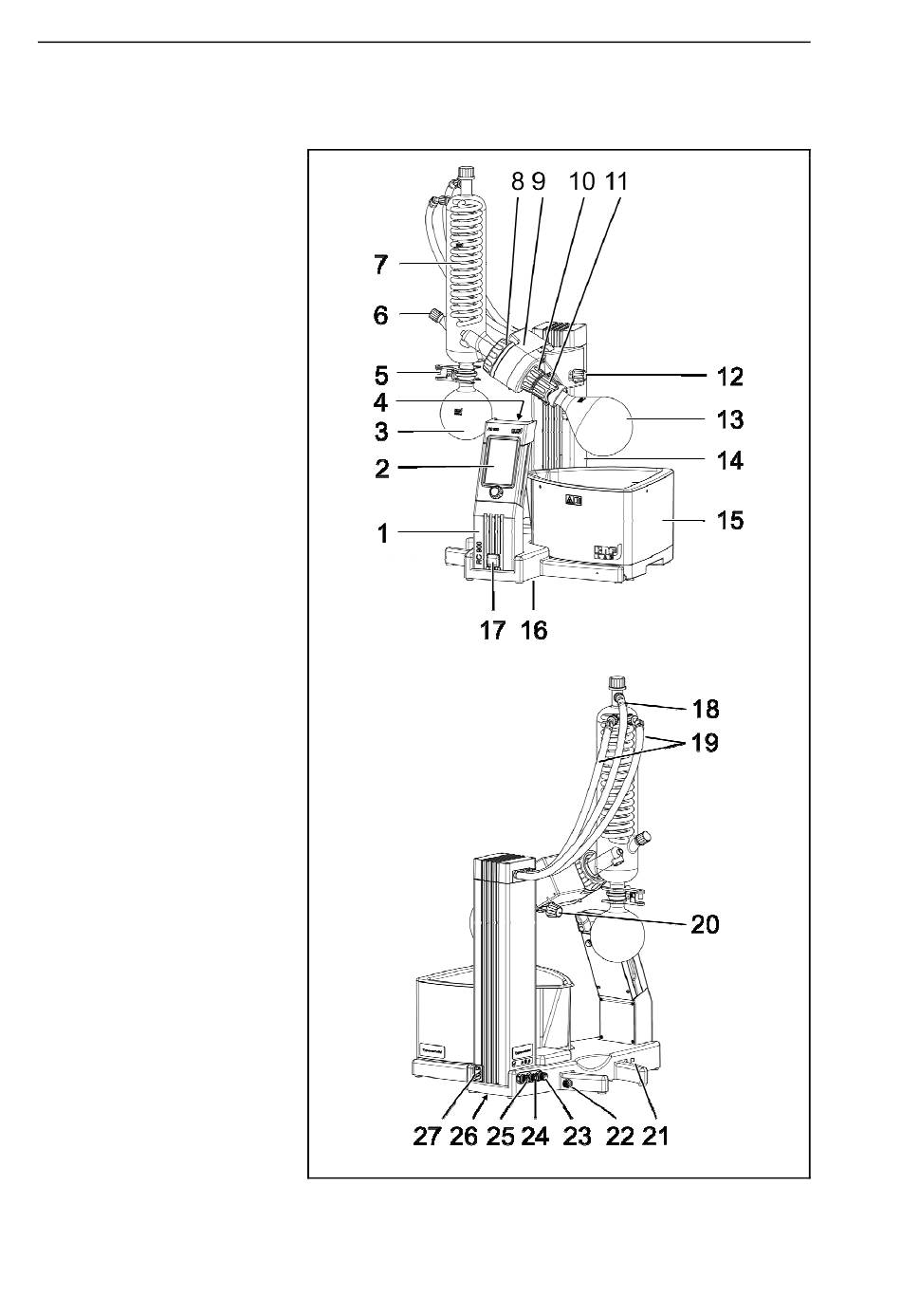

Fig. 1 : Evaporateur rotatif RC 900
Traduction du mode d'emploi original, français, KNF 126291-126296 11/14
Évaporateur Rotatif RC 900
