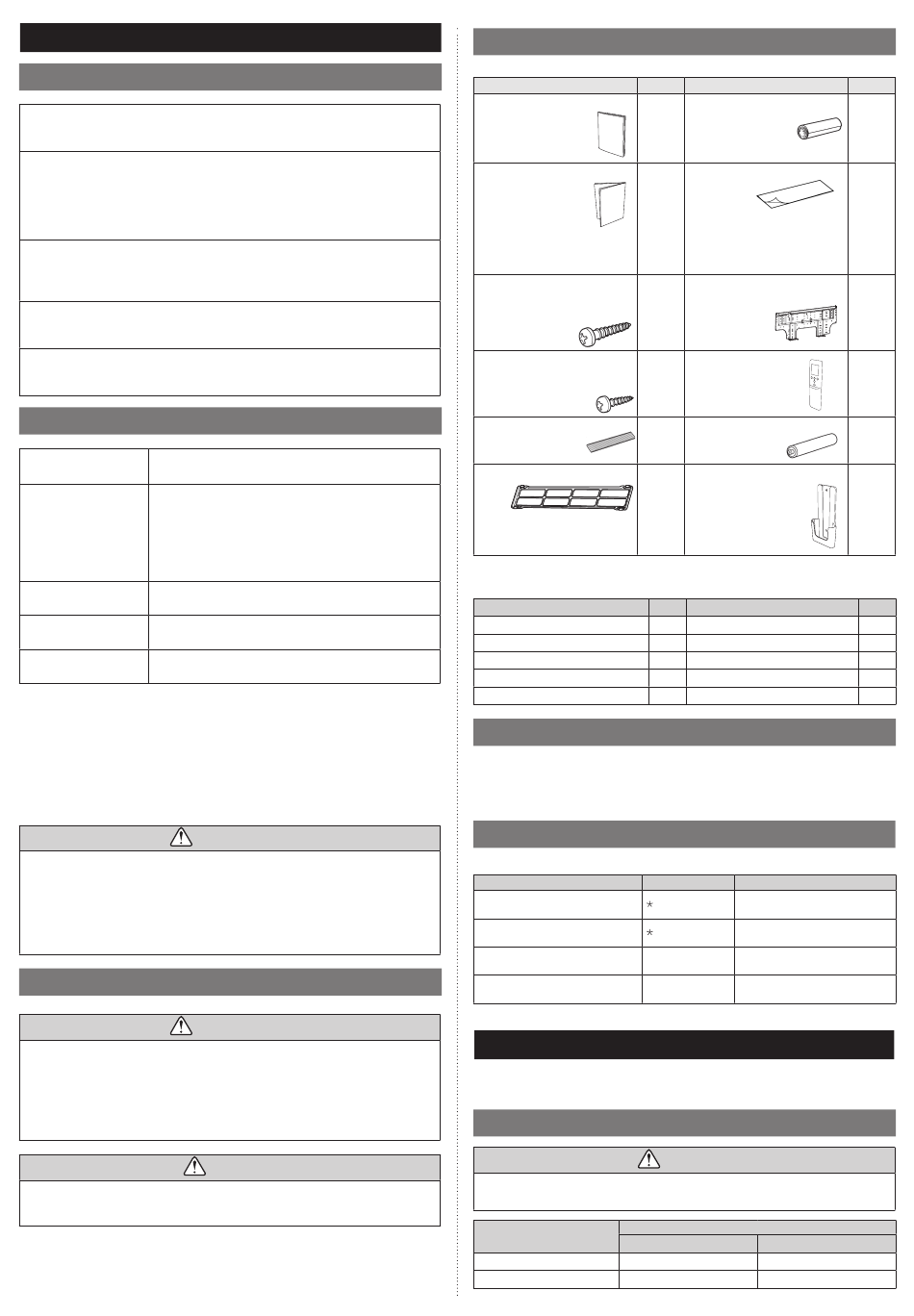

2. ACERCA DE ESTE PRODUCTO

2.1. Precauciones para el uso del refrigerante R410A
Los procedimientos básicos del trabajo de instalación son los mismos que los de
los modelos con refrigerante convencional (R22).
Sin embargo, preste atención a los siguientes puntos:
Ya que la presión de trabajo es 1,6 veces mayor que la de modelos refrigerantes (R22)
convencionales, algunas de las tuberías y las herramientas de instalación y reparación
son especiales. (Vea la siguiente tabla.)
Especialmente, al cambiar un refrigerante convencional (R22) por el nuevo refrigerante
R410A, sustituya siempre las tuberías y tuercas cónicas convencionales por las corres-
pondientes para R410A.
Los modelos que utilizan el refrigerante R410A tienen un diámetro de rosca distinto
en el orifi cio de entrada para impedir la entrada errónea de refrigerante convencional
(R22) y por motivos de seguridad. Por lo tanto, controle esto de antemano. [El diámetro
de rosca del orifi cio de carga para R410A es de 1/2-20 UNF.]
Tenga mayor cuidado de que no ingrese materia ajena (aceite, agua, etc.) a la tubería
que con modelos con refrigerante (R22). Además, cuando esté almacenando la tubería,
selle la apertura de forma segura comprimiéndola, usando cinta adhesiva, etc.
Al cargar el refrigerante, tome en cuenta el leve cambio en la composición de las fases
gaseosa y líquida. Y cargue siempre desde el lado de la fase líquida donde la composi-
ción del refrigerante es estable.
2.2. Herramientas especiales para R410A
Nombre de la herra-
mienta
La presión es alta y no puede ser medida con un medidor
convencional (R22). Para impedir la mezcla errónea de
otros refrigerantes, se ha cambiado el diámetro de cada
Manómetro múltiple
orifi cio.
Se recomienda el medidor con sellos de -30 inHg a 768 psi
(-0,1 to 5,3 MPa) para presión alta.
-30 inHg a 551 psi (-0,1 to 3,8 MPa) para presión baja.
Para aumentar la resistencia a la presión, se cambiaron el
Manguera de carga
material de la manguera y el tamaño de la base.
Se puede utilizar una bomba de vacío convencional si se
Bomba de vacío
instala el adaptador correspondiente.
Detector de fugas de Detector especial de fugas de gas para refrigerante HFC
gas R410A.
Tuberías de cobre
Es necesario usar tuberías de cobre sin costura y es deseable que la cantidad de aceite
residual sea menor que 0,004 oz/100 ft.(40 mg/10 m). No utilice tuberías de cobre que
tengan una parte plegada, deformada o decolorada (en especial, en la superfi cie interior).
De lo contrario, la válvula de expansión o el tubo capilar se pueden bloquear debido a los
contaminantes.
Puesto que los acondicionadores de aire que utilizan R410A están sujetos a presiones
mayores a las de aquellos que utilizan R22, es necesario seleccionar materiales adecua-
dos.
• No utilice la tubería ni tuercas existentes (para R22).
Si se usan los materiales existentes, la presión dentro del ciclo del refrigerante
subirá y causará fallas, lesiones, etc. (Use los materiales especiales para R410A.)
• Cuando se instala y reubica el acondicionador de aire, no mezclar los gases
distintos del refrigerante especifi cado (R410A) al ciclo del refrigerante.
Si ingresa aire u otro gas al ciclo refrigerante, la presión dentro del ciclo subirá a un
valor anormalmente alto y causará fallas, lesiones, etc.
2.3. Únicamente para personal de servicio autorizado.
• Para el acondicionador de aire opere satisfactoriamente, instalarlo como se describe
en este manual de instalación.
• Conectar la unidad interior y la unidad exterior o caja de derivación con la tubería
de aire acondicionado y los cables disponibles en su distribuidor local. Este manual
de instalación describe las conexiones correctas usando el juego de instalación
disponible en su distribuidor local.
• No encienda la energía hasta que todo el trabajo de instalación se ha completado.
Este manual de instalación describe únicamente cómo instalar la unidad de interior.
Para instalar la unidad de exterior o la caja de ramal, refi érase al manual de instalación
suministrado con la unidad de exterior o la caja de ramal.
• Tenga cuidado de no rayar el acondicionador de aire cuando esté manipulándolo.
• Después de la instalación, explique el funcionamiento correcto al cliente, haciendo uso
del manual de funcionamiento.
EsA-2
Contenido del cambio
ADVERTENCIA
ADVERTENCIA
ATENCIÓN
2.4. Accesorios
Se suministran los siguientes accesorios de instalación. Úselos según se requieran.
Nombre y Forma
Manual de funcionamiento
Manual de instalación
(Este manual)
Tornillo de rosca cortante
(grande)
(M4 × 25 mm)
Tornillo de rosca cortante
(pequeño)
(M3 × 12 mm)
Filtro para limpieza de aire
Sujetador de filtro
Los siguientes elementos son necesarios para instalar este acondicionador de aire. (Los
elementos no vienen incluidos con el acondicionador de aire y deben ser adquiridos de
forma separada.)
Nombre
Ensamble de tubería de conexión
Cable de conexión (de 4 conductores)
Tubería de pared
Cinta decorativa
Cinta de vinilo
2.5. Materiales adicionales requeridos para instalación
A. Cinta (blindada) para refrigeración
B. Grapas o abrazaderas aisladas para el cable de conexión (Vea sus códigos eléctricos locales.)
C. Masilla
D. Lubricante para refrigeración
E. Abrazaderas o chavetas cóncavas para fi jar la tubería de refrigerante
2.6. Piezas opcionales
Refi érase a cada manual de instalación para obtener el método para instalar piezas opcionales.
Nombre de las piezas
Control remoto con cable*
Control remoto simple*
Kit de conexión externa*
Kit de comunicación
* Se necesita kit opcional de comunicación para la instalación.

3. ESPECIFICACIONES GENERALES

Este manual de instalación defi ne brevemente dónde y cómo instalar el sistema de aire
acondicionado. Lea todas las instrucciones para las unidades interior y exterior y asegúrese
de que todas las piezas de accesorios indicadas están con el sistema antes de comenzar.
3.1. Tipo de material aislante y de tubería de cobre
Refi érase al manual de instalación para la unidad de exterior para obtener una descripción
de la longitud de tubería y la diferencia en altura permisibles.
Modelo
Tubería de líquido
Tipos 7, 9, 12 1/4 pulg. (6,35 mm)
Tipo 15 1/4 pulg. (6,35 mm)
Cant. Nombre y Forma
Cinta de tela
1
Sello A
1
Se utiliza cuando el diámetro
del tubo de gas es Ø1/2 pulga-
das (12.70 mm) o más.
Es necesario cuando se utiliza
AS15.
Ménsula de pared para en-
ganchar
5
Control remoto
2
Batería
2
Soporte del control remoto
2
Cant. Nombre
1 Tapa de pared
1 Montura
1 Manguera de drenaje
1 Tornillos de rosca cortante
1 Sellador
No. de modelo Aplicación
Para la operación del
XRNNUM
acondicionador de aire
Para la operación del
XRSNUM
acondicionador de aire
Para control del orificio de
RXXWZXZ5
entrada/salida
Para la instalación de piezas
RXXCBXZ2
opcionales
ATENCIÓN
Diámetro
Tubería de gas
3/8 pulg. (9,52 mm)
1/2 pulg. (12,70 mm)
Cant.
1
1
1
1
