Réglage Des Fonctions - Rheem RIWH12AVFJ Manuel D'installation

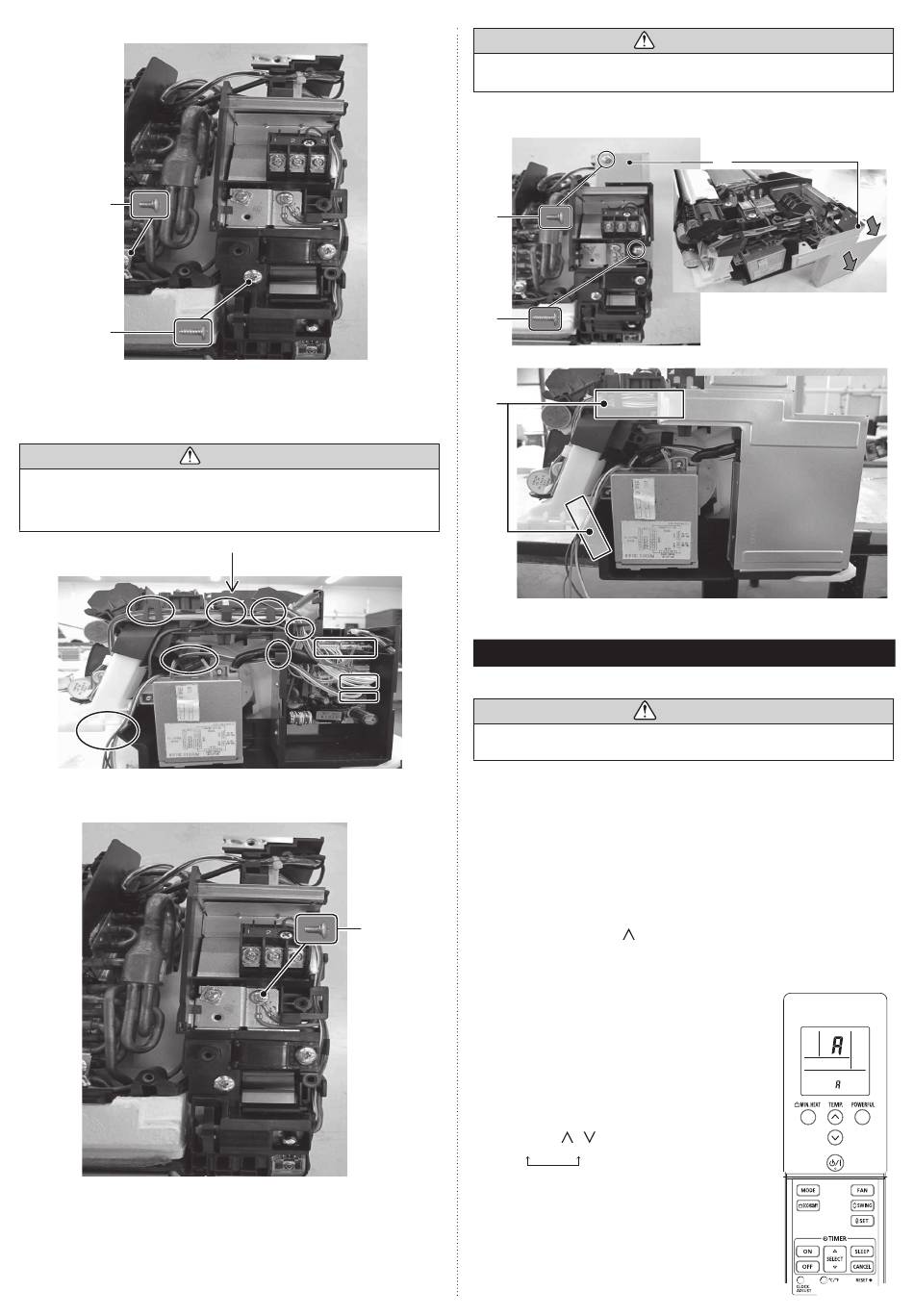

(2) Fixez le boîtier de commande avec une vis. (utilisez une longue vis)
(3)
(2)
(3) Attachez les fils de terre de l'ensemble de l'échangeur de chaleur comme indiqué
sur la figure de gauche ci-dessus. (utilisez une vis courte ici)
(4) Attelez les fils sur les fixations comme indiqué dans les cercles ovales ci-dessous.
Branchez ensuite les connecteurs dans les carrés sur les bornes respectivement.
(Chaque borne doit former une paire avec un connecteur.)
• Assurez-vous que le connecteur est correctement inséré.
Sinon, cela peut entraîner une erreur de fonctionnement.
• Prenez soin de ne pas endommager les parties de la carte. Sinon, cela provoquera
un fonctionnement défectueux.
(5) Attachez le fil de terre (vert) dans le boîtier de communication avec le fil de terre (vert)
sur la carte du boîtier de commande comme indiqué ci-dessous et tout en bas dans
la figure de la page précédente.
(6) Installez le couvercle du boîtier de commande sur le côté intérieur de la nervure,
comme illustré ci-dessous.
FrA-10
ATTENTION
(4)
(5)
• Ne coupez pas ou rentrez les fi ls avec le couvercle du boîtier des composants électriques.
Une décharge électrique peut se produire si les fi ls sont endommagés.
(7) Serrez à l'aide de vis pour empêcher le couvercle du boîtier de commande de tomber.
(Lors de l'installation, réutilisez les vis qui ont été retirées en 10.4.2. Dépose du
boîtier de commande.)
(7)
(7)
(8) Collez les joints de protection (2 emplacements) pour empêcher les fils de dépasser.
(8)
10.4.5 Installation de panneau avant
(Reportez-vous à 8.2. Installation du panneau avant)
11. RÉGLAGE DES FONCTIONS
Après la mise sous tension, procédez au « Réglage des fonctions » en fonction des conditions
d'installation à l'aide de la télécommande.
• Assurez-vous que le travail de câblage de l'unité extérieure ou du boîtier de dérivation est fi ni.
• Confi rmez que le couvercle de l'enceinte gaine électrique sur l'unité extérieure est en place.
• Cette procédure permet de changer les réglages des fonctions utilisées pour commander
l'unité intérieure en fonction des conditions d'installation. Des réglages incorrects peuvent
entraîner un fonctionnement défectueux de l'unité intérieure.
• Après la mise sous tension, procédez au « Réglage des fonctions » en fonction des
conditions d'installation à l'aide de la télécommande.
• Les réglages peuvent être sélectionnés entre les deux suivants :
numéro de fonction ou valeur de réglage.
• Les réglages ne changeront pas si les numéros ou les valeurs d'ajustement que vous
choisissez ne sont pas valides.
• Reportez-vous au manuel d'installation fourni avec le contrôleur à distance lorsque la
télécommande fi laire (option) est utilisée.
Saisie du mode de réglage des fonctions
Tout en appuyant sur le bouton « POWERFUL » (PUISSANT) et « SET TEMP »
(RÉGLAGE TEMPÉRATURE). ( ) simultanément, appuyez sur le bouton « RESET»
(RÉINITIALISATION) pour entrer dans le mode de réglage des fonctions.
ÉTAPE 1
Sélection du code personnalisé de la télécommande
Suivez les étapes suivantes pour sélectionner le code
personnalisé de la télécommande. (Notez que le climatiseur ne
peut pas recevoir un signal si le climatiseur n'a pas été réglé
pour le code personnalisé correspondant.)
Les codes personnalisés qui sont défi nis dans le cadre de ce
processus ne s'appliquent qu'aux signaux dans le réglage des
fonctions. Pour plus de détails sur la manière de défi nir les
codes personnalisés à travers le processus normal, reportez-
vous au réglage de code personnalisé de la télécommande.
(1) Appuyez sur le bouton « SET TEMP » (RÉGLAGE TEM-
PÉRATURE) ( ) ( ) pour modifi er le code personnalisé
A↔B↔C↔D
entre . Veillez à sélectionner le code corres-
pondant au code personnalisé affiché sur le climatiseur
(initialement réglé sur A) (si le code personnalisé n'a pas
besoin d'être sélectionné, appuyez sur le bouton « MIN.
HEAT » (CHAUFFAGE MIN.) et passez à STEP 2 (ÉTAPE 2).
(2) Appuyez sur le bouton « MODE » et vérifi ez que l'unité inté-
rieure peut recevoir des signaux au code personnalisé affi ché.
(3) Appuyer sur le bouton « MIN. HEAT » (CHAUFFAGE
MIN.) pour accepter le code personnalisé et passez à
STEP 2 (ÉTAPE 2).
ATTENTION
(6)
ATTENTION
