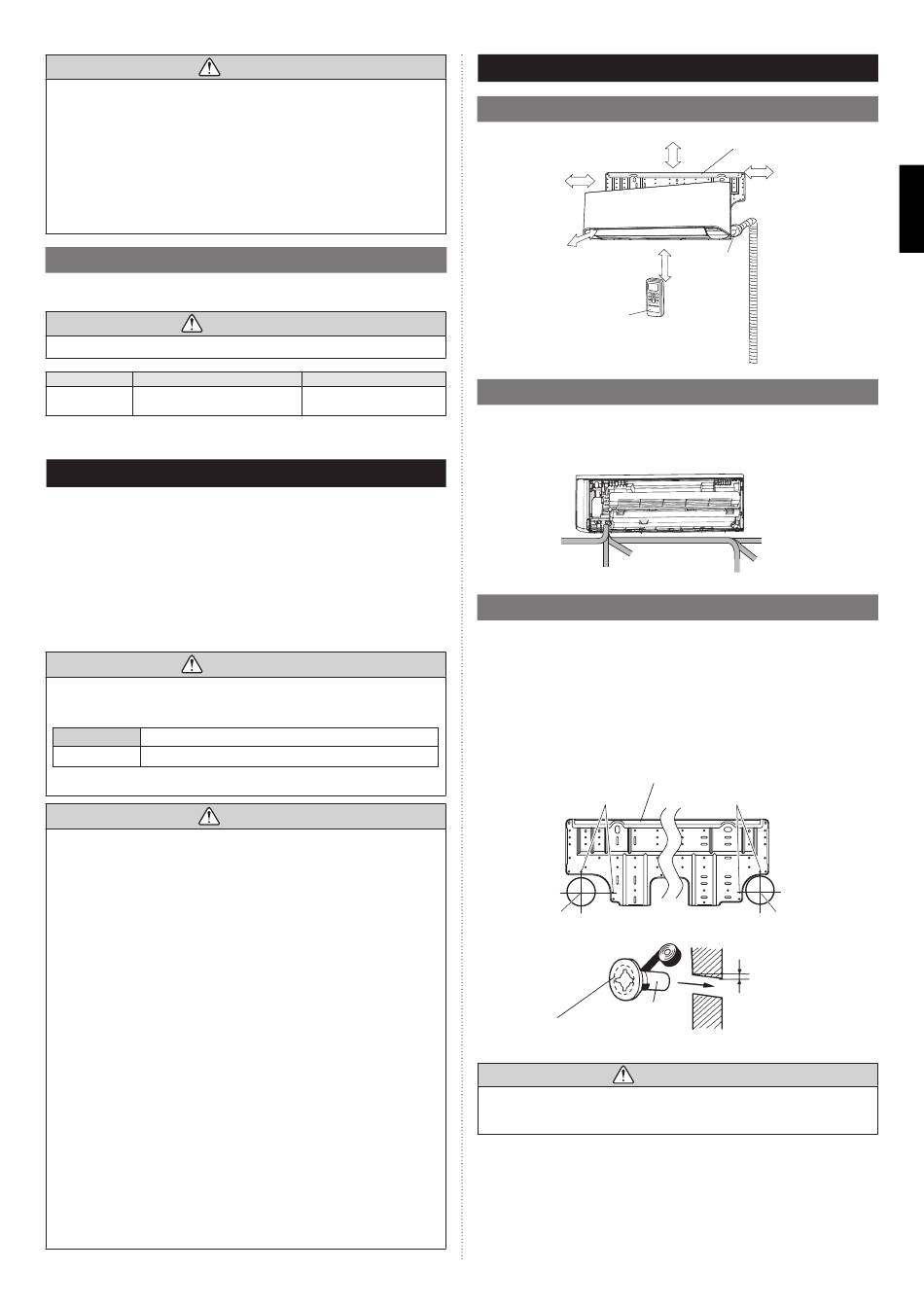

Installez une isolation thermique autour des tuyaux de gaz et des tuyaux de liquide.
Dans le cas contraire, cela pourrait engendrer des fuites.
Utilisez un isolant thermique avec une résistance à la chaleur supérieure à 248 °F
(120 °C). Modèle à inversion de cycle uniquement.
En outre, si le taux hygrométrique des tuyauteries à l'emplacement d'installation
du produit réfrigérant est supposé dépasser 70 %, installez un isolant thermique
autour de la tuyauterie du produit réfrigérant. Si le taux hygrométrique prévu est de
70 à 80 %, utiliser une isolation thermique d'une épaisseur de 9/16 po (15 mm) ou
plus épaisse ; si le taux hygrométrique prévu dépasse 80 %, utilisez une isolation
thermique d'une épaisseur de 13/16 po (20 mm).
Si l'isolant thermique utilisé n'est pas aussi épais qu'indiqué, il est possible que de la
condensation se forme à la surface de l'isolant. Utilisez également une isolation thermique
avec une conductibilité thermique de 0,045 W/(m•K) ou moins (à [68 °F (20 °C)]).
3.2. Spécifi cations électriques
L'unité intérieure est alimentée par l'unité extérieure. N'alimentez pas l'unité intérieure à
partir d'une source d'alimentation distincte.
AVERTISSEMENT
Consultez les codes locaux pour le type de câble autorisé.
Câble
Taille du câble
Câble de
14AWG
connexion
Longueur de câble max. : Limite de chute de tension inférieure à 2 %. Augmentez la jauge du
câble si la chute de tension est supérieure ou égale à 2 %.
4. SÉLECTION DE L'EMPLACEMENT D'INSTALLATION
Décidez de la position d'assemblage avec le client de la manière suivante :
(1) Installez le niveau de l'unité intérieure sur un mur résistant, n'étant pas sujet aux vibrations.
(2) Les ports d'entrée et de sortie ne doivent pas être obstrués : l'air doit pouvoir circuler
dans toute la salle.
(3) Installez l'unité sur un circuit de dérivation électrique spécialisé.
(4) N'installez jamais l'unité dans un endroit où il sera exposé à la lumière directe du soleil.
(5) Installez l'unité dans un endroit où le raccordement à l'unité extérieure sera facile.
(6) Installez l'unité dans un endroit où le tuyau d'évacuation pourra être facilement installé.
(7) Prenez l'entretien courant, etc. en considération et pourvoyez aux espaces
représentés dans [5.1. Dimensions de l'installation]. Installez également l'unité de
manière à ce que le fi ltre puisse être retiré.
Un emplacement d'installation initial approprié est important, car il est diffi cile de déplacer
l'unité une fois en place.
AVERTISSEMENT
Installez le climatiseur à un emplacement capable de supporter une charge d'au moins 3 fois le
poids de l'unité principale et qui n'amplifi era pas le son ou les vibrations. Si l'emplacement pour
l'installation n'est pas assez solide, l'unité intérieure pourrait tomber et provoquer des blessures.
MODÈLE
Poids minimum supporté (poids de l'unité x 3*)
AS 7/9/12/15
Ne pas installer l'unité dans les zones suivantes :
• Endroits à forte salinité, tel que le bord de la mer. Cela détériorera les pièces métalli-
ques, engendrant une panne des pièces ou des fuites d'eau au niveau de l'unité.
• Un endroit où se trouve de l'huile minérale ou contenant de nombreuses éclaboussu-
res d'huile ou de vapeur, tel qu'une cuisine.
Cela détériorera les pièces en plastique, engendrant une panne des pièces et des
fuites d'eau au niveau de l'unité.
• Un endroit générant des substances nocives pour l'équipement, telles que du gaz
sulfurique, du chlore, des gaz acides ou alcalins.
Ceci engendrera la corrosion des tuyaux en cuivre et des joints brasés, ce qui peut
provoquer la fuite du liquide réfrigérant.
• Un endroit qui pourrait provoquer des fuites de gaz combustible, qui contient des
fi bres de carbone en suspension ou de la poussière infl ammable, ou des produits
infl ammables volatils tels que des diluants pour peinture ou de l'essence.
Toute fuite et décantation de gaz autour de l'unité pourrait engendrer un incendie.
• Un endroit où des animaux peuvent uriner sur l'unité ou où il y a un risque de géné-
ration d'ammoniaque.
• N'utilisez pas l'unité à des fi ns spéciales, telles que l'entreposage des aliments, l'élevage des
animaux, la culture des plantes ou la préservation des dispositifs de précision ou des objets d'art.
Ceci pourrait dégrader la qualité des objets conservés ou stockés.
• Ne pas installer l'unité dans un endroit où il y a un avertissement de fuite de gaz combustible.
• Ne pas installer l'unité à proximité d'une source de chaleur, de vapeur ou de gaz
infl ammable.
• Installer l'unité où la vidange ne cause pas de diffi culté.
• Installez l'unité intérieure, l'unité extérieure, le boîtier de dérivation, le câble
d'alimentation électrique, le câble de transmission et le câble de la télécommande à
moins de 40 po (1 m)d'une télévision ou d'un poste récepteur de radio. Ceci dans le
but d'éviter toute interférence de réception de la TV ou de bruit radioélectrique. (Même
s'ils sont installés à plus de 40 po (1 m), vous devriez encore recevoir du bruit sous
certaines conditions de signal.)
• Dans le cas où des enfants de moins de 10 ans approcheraient l'unité, prenez des
mesures préventives pour qu'ils ne puissent pas atteindre l'unité.
• Installer l'unité intérieure sur le mur où la hauteur à partir des sols est de plus de 70 po (1,8 m).
ATTENTION
Remarques
3 câbles+terre,
1φ 208/230 V
58 lb (26 kg)
*Conformément aux normes UL.
ATTENTION
5. TRAVAUX D'INSTALLATION
5.1. Dimensions de l'installation
2-1/2 (63) ou plus
4-5/16 (110) ou plus
59-1/16 (1,5 m)
70-7/8 (1,8 m)
ou plus
ou plus
Télécommande
5.2. Direction de la canalisation de l'unité intérieure
La tuyauterie peut se connecter dans les 6 directions représentées dans la fi gure suivante.
Lorsque la tuyauterie est raccordée dans les directions 2 , 3 , 4 ou 5 , coupez la gorge
de la tuyauterie sur le côté du panneau avant à l'aide d'une scie à métaux.
(Arrière)
2 Sortie
droite
1 Sortie arrière
3 Sortie inférieure
5.3. Découpage du trou dans le mur destiné au raccordement de la canalisation
(1) Faites un trou de 2-9/16 po (65 mm) de diamètre dans le mur, dans la position
représentée dans ce qui suit.
(2) Faites le trou de manière à ce que l'extrémité extérieure soit plus basse [3/16 à
3/8 po (5 à 10 mm)] que l'extrémité intérieure.
(3) Toujours aligner le centre du trou mural. En cas de désalignement, il y aura une fuite
d'eau.
(4) Coupez le tuyau mural de manière à ce qu'il corresponde à l'épaisseur de paroi, mettez-
le dans le capuchon mural, fi xez le capuchon à l'aide de ruban vinylique et faites passer
le tuyau à travers le trou.
(5) Pour tuyauterie de gauche et la tuyauterie de droite, couper le trou un peu plus bas,
afi n que l'eau de vidange s'écoule librement.
Support du crochet mural
Marquage central
Diam. de trou 2-9/16 (65)
Attachez avec du
ruban vinylique
Tuyau mural*
Capuchon mural*
(À l'intérieur)
* Acheté localement
AVERTISSEMENT
Utilisez toujours le tuyau mural. Si le tuyau mural n'est pas utilisé, le câble qui est
connecté entre l'unité intérieure et l'unité extérieure peut toucher du métal et provoquer
une décharge électrique.
Support du
crochet mural
5-1/2 (140) ou plus
(Capuchon mural)
Unité : po (mm)
5 Sortie
gauche
6 Sortie arrière
gauche
4 Sortie inférieure gauche
Unité : po (mm)
Marquage central
Diam. de trou 2-9/16 (65)
3/16 à 3/8 (5 to 10) bas
(À l'extérieur)
Mur
FrA-3
