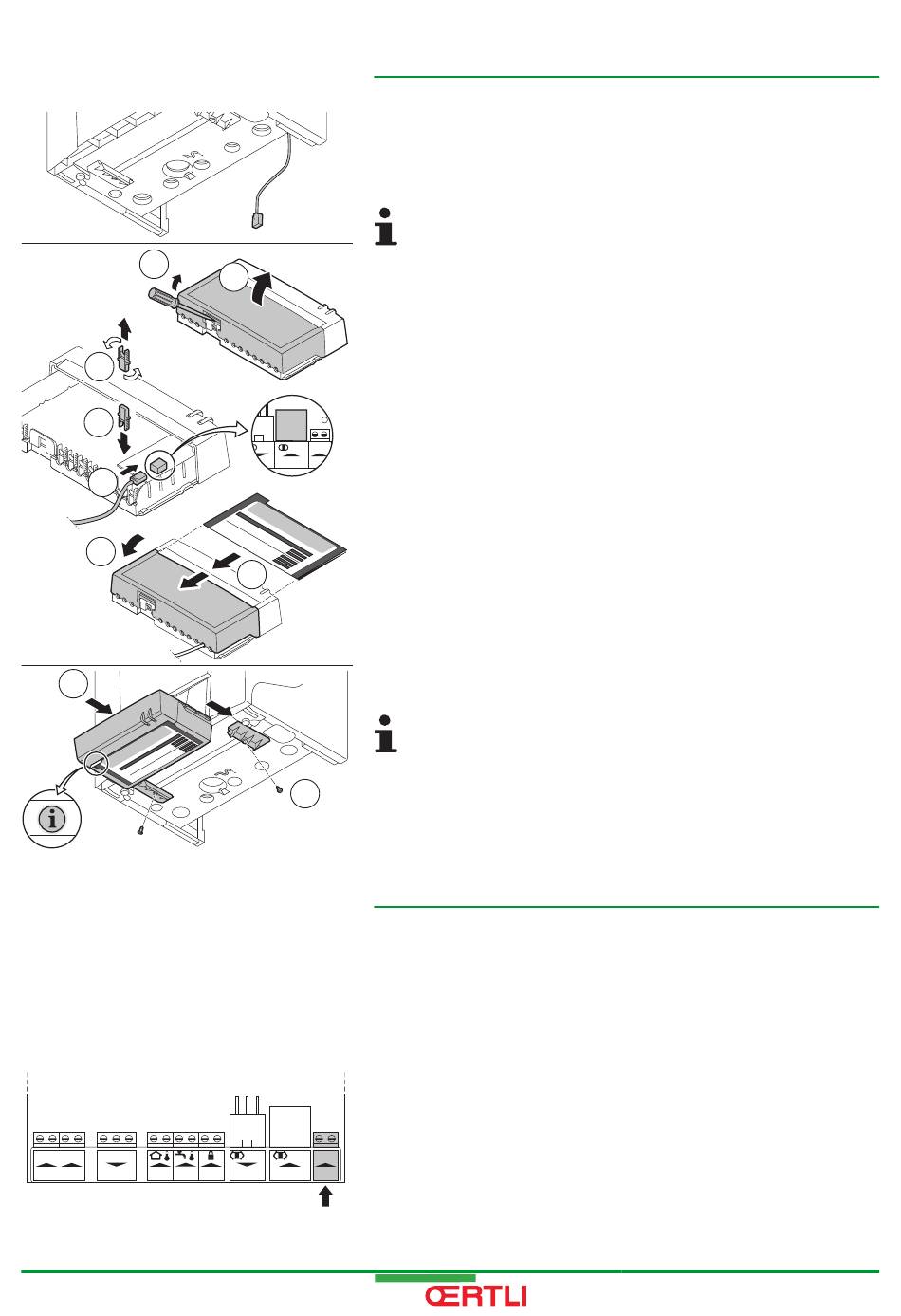

4.9.4. Accès au connecteur de raccordement
Le boîtier de raccordement est fourni en standard avec la
chaudière. Le boîtier de raccordement doit être relié à la carte
électronique de régulation au moyen du câble fourni. Pour ce faire,
procéder comme suit :
Le câble avec le connecteur pour la carte électronique de
régulation se situe sous la chaudière.
1. Déclipser prudemment le capot à l'arrière du boîtier de
raccordement, au moyen d'un tournevis.
2. Ouvrir le capot du boîtier de raccordement.
3. Détacher un serre-câble. Retourner le serre-câble.
4. Insérer la fiche du câble dans le connecteur HMI de la carte du
boîtier de raccordement.
5. Enfoncer le serre-câble.
6. Raccorder les régulateurs externes souhaités aux autres
connecteurs. Pour ce faire, procéder comme suit :
- Détacher un serre-câble.
- Retourner le serre-câble.
- Placer le câble sous le serre-câble.
- Enfoncer le serre-câble.
- Fermer le boîtier de raccordement et vérifier qu'il est bien clipsé.
7. Placer la Fiche d'instruction de l'utilisateur fournie dans les guides
situés dans la partie inférieure du boîtier de raccordement.
8. Une fois les opérations de connexion réalisées, faire coulisser le
boîtier de raccordement dans les guides situés sous la chaudière.
9. Fixer le boîtier de raccordement à l'aide de la vis située dans le
guide.
Le boîtier de raccordement peut également être fixé au mur
au moyen des trous situés à l'arrière du boîtier de
raccordement. Le boîtier de raccordement doit être vissé
au mur à l'emplacement prévu sur le boîtier.
Les possibilités de raccordement de la carte sont expliquées dans les
paragraphes suivants.
4.9.5. Possibilités de raccordement
Plusieurs thermostats et régulateurs peuvent être connectés à la
carte de commande :
n Raccordement d'un régulateur modulant
La chaudière est dotée en version standard d'un raccordement
OpenTherm.
