4. Installation
4.8

Raccordements de la fumisterie

C 13(x)
3
C 53
6
26
4.8.1.
B 33
C 33(x)
1
4
B 33
C 33(x)
1
4
B 23P
C 93(x)
2 2 8
1
2
3
4
5
6
GMX-M 2024 Condens GMX-M 2024 Combi Condens GMX-M

Classification

B 23P
2
C 33(x)
C 93(x)
4
9
Configuration B
33

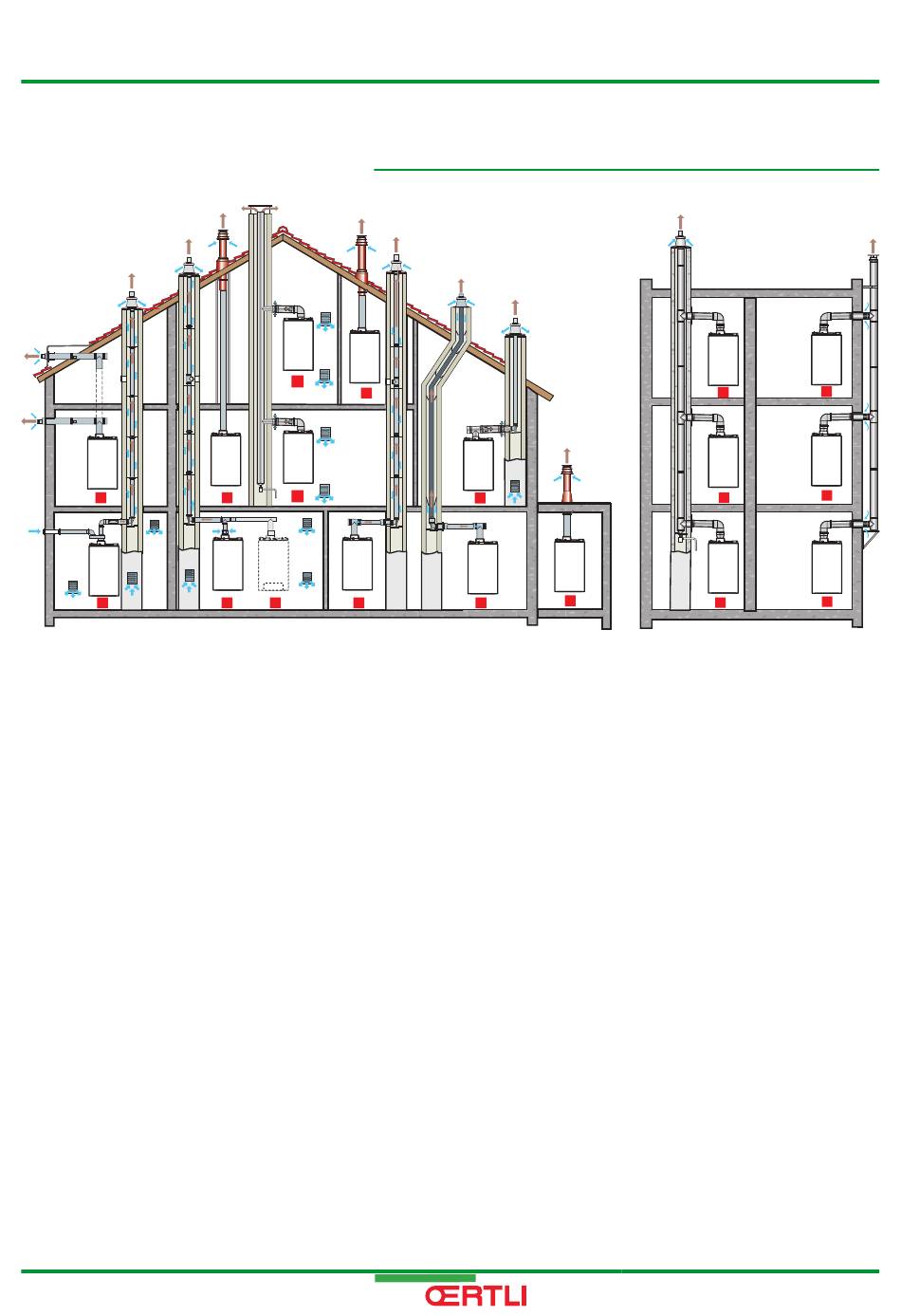

Raccordement à un conduit collectif par l'intermédiaire
d'un conduit concentrique (conduit simple en carneau, air
comburant pris dans la chaufferie)
Toutes les parties sous pression de l'appareil sont
entourées d'air.
Configuration B - B
23 23P
Raccordement à une cheminée par l'intermédiaire d'un kit
de raccordement (conduit simple en carneau, air
comburant pris dans la chaufferie)
Configuration C
13(x)
Raccordement air / fumées par l'intermédiaire de conduits
concentriques à un terminal horizontal (dit ventouse)
Configuration C
33(x)
Raccordement air / fumées par l'intermédiaire de conduits
concentriques à un terminal vertical (sortie de toiture)
Configuration C
43(x)
Raccordement air / fumées à un conduit collectif pour
chaudières étanches (système 3CE P)
Configuration C
53
Raccordement air et fumées séparés par l'intermédiaire
d'un adaptateur bi-flux et de conduits simples (air
comburant pris à l'extérieur)
2030 Combi Condens
C 83(x)
C 43(x)
7
5
C 83(x)
C 43(x)
7
5
C 83(x)
C 43(x)
7
5
