4. Installation
24
4.6.6.

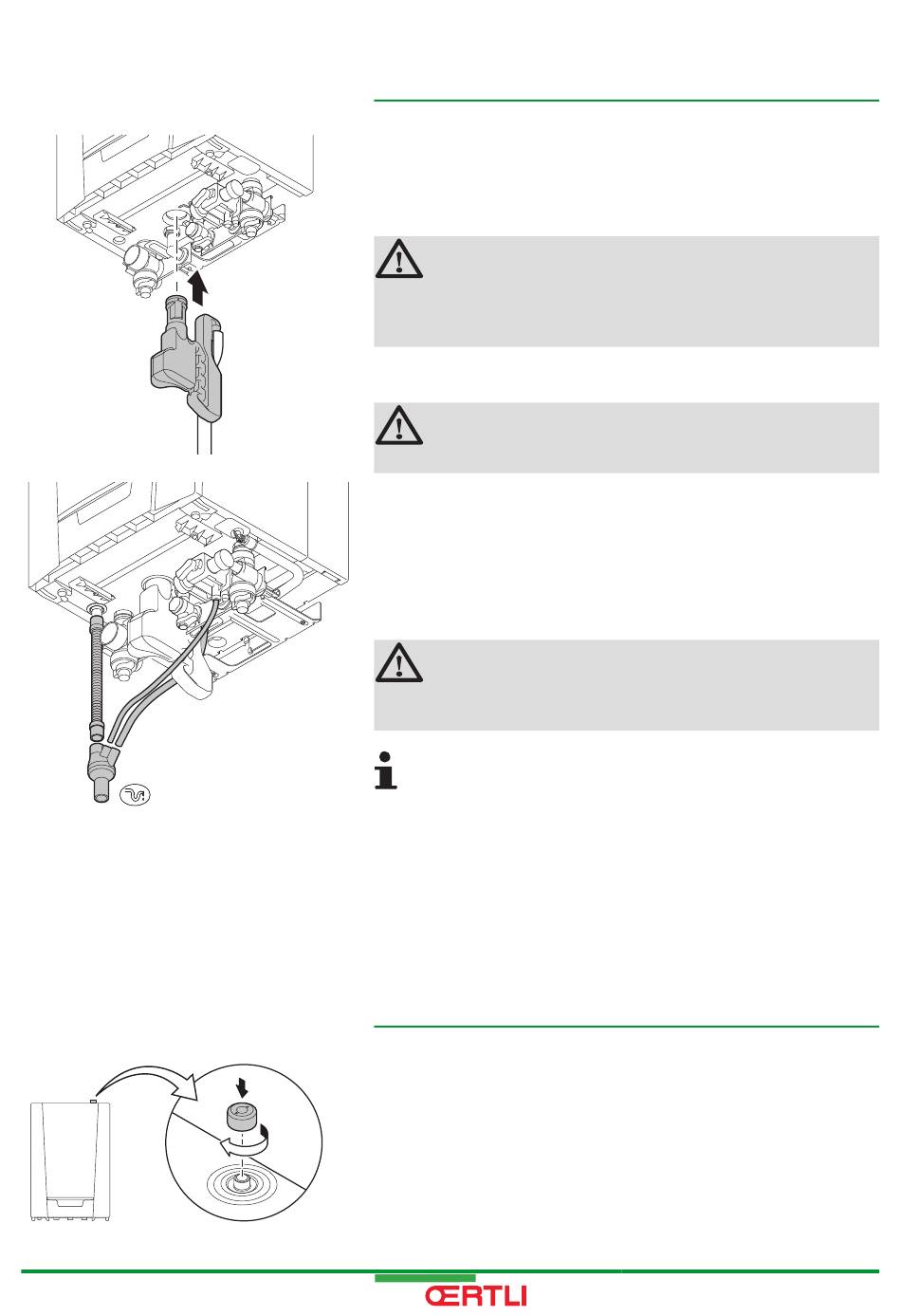

Le siphon est livré en pièces détachées, en standard avec la
chaudière (Avec le flexible d'évacuation en plastique). Monter ces
pièces sous la chaudière. Pour ce faire, procéder comme suit :
1. Remplir le siphon d'eau jusqu'au trait.
2. Enfoncer fortement le siphon dans l'orifice j prévu à cet effet,
situé sous la chaudière. La pose du siphon doit émettre un clic.
T004860-B
3. Monter une conduite synthétique d'évacuation, Ø 32 mm ou plus,
menant vers les égouts.
4. Fixer le collecteur d'écoulement.
5. Brancher à cet emplacement les flexibles de l'évacuation du
siphon j , de la vanne de sécurité ê et du découpleur.
6. Monter un coupe-odeur ou un siphon dans la conduite
d'évacuation.
T004868-B
4.6.7.
Vérifier que le purgeur automatique est ouvert : Celui-ci se trouve au-
dessus de la chaudière, dans la partie droite. Si nécessaire, il est
possible de fermer le purgeur d'air avec le bouchon qui se trouve à
côté du purgeur.
R000350-A
GMX-M 2024 Condens GMX-M 2024 Combi Condens GMX-M
Raccordement du conduit d'évacuation des
condensats
ATTENTION
Remplir le siphon d'eau avant la mise en route de la
chaudière pour éviter que des fumées ne se répandent
dans la pièce.
ATTENTION
Vérifier que le siphon est bien fixé dans la chaudière.
ATTENTION
Ne pas réaliser de raccordement fixe en vue des travaux
d'entretien au niveau du siphon.
Ne pas obturer la conduite d'évacuation des
4
condensats. Effectuer le raccordement à l'égout à
l'aide d'un raccord ouvert.
Incliner la conduite d'évacuation à raison de 30 mm
4
par mètre au minimum, longueur horizontale
maximale 5 mètres.
Interdiction de vidanger l'eau de condensation dans
4
une gouttière de toit.
Raccorder la conduite d'évacuation des condensats
4
conformément aux normes en vigueur.

Purgeur d'air automatique

2030 Combi Condens
